Guide d'installation
teleCARE IP
7.25.6Câble d'alarme MMA
Le câble alarme (660393) doivent être utilisé pour raccorder les périphériques ou appareils médicaux
à l'unité d'alarme multiple médicale. Il se composent d'un câble de 4 mètres avec une fiche jack
mâle, moulée, de 2,5 mm sur une extrémité et de deux fils libres pour la connexion du périphérique
ou appareil médical à l'autre extrémité. Une résistance de fin de ligne 4.7KW/¼ W devra être
installée.
Lors de l'installation du NIMA-G4D, assurez-vous qu'un représentant Ascom connecte le câble
d'alarme médicale et la résistance de fin de ligne à l'appareil médical principal (connecteur). Le
représentant Ascom doit consulter l'ingénieur biomédical ou médical qualifié de l'hôpital
concernant les détails techniques du dispositif/appareil médical.
Les fils 'rouge' et 'noir' du câble d'alarme médicale doit être connecté en Normalement Ouvert,
contact sec, en sortie du contact du périphérique ou de l'appareil médical
AG

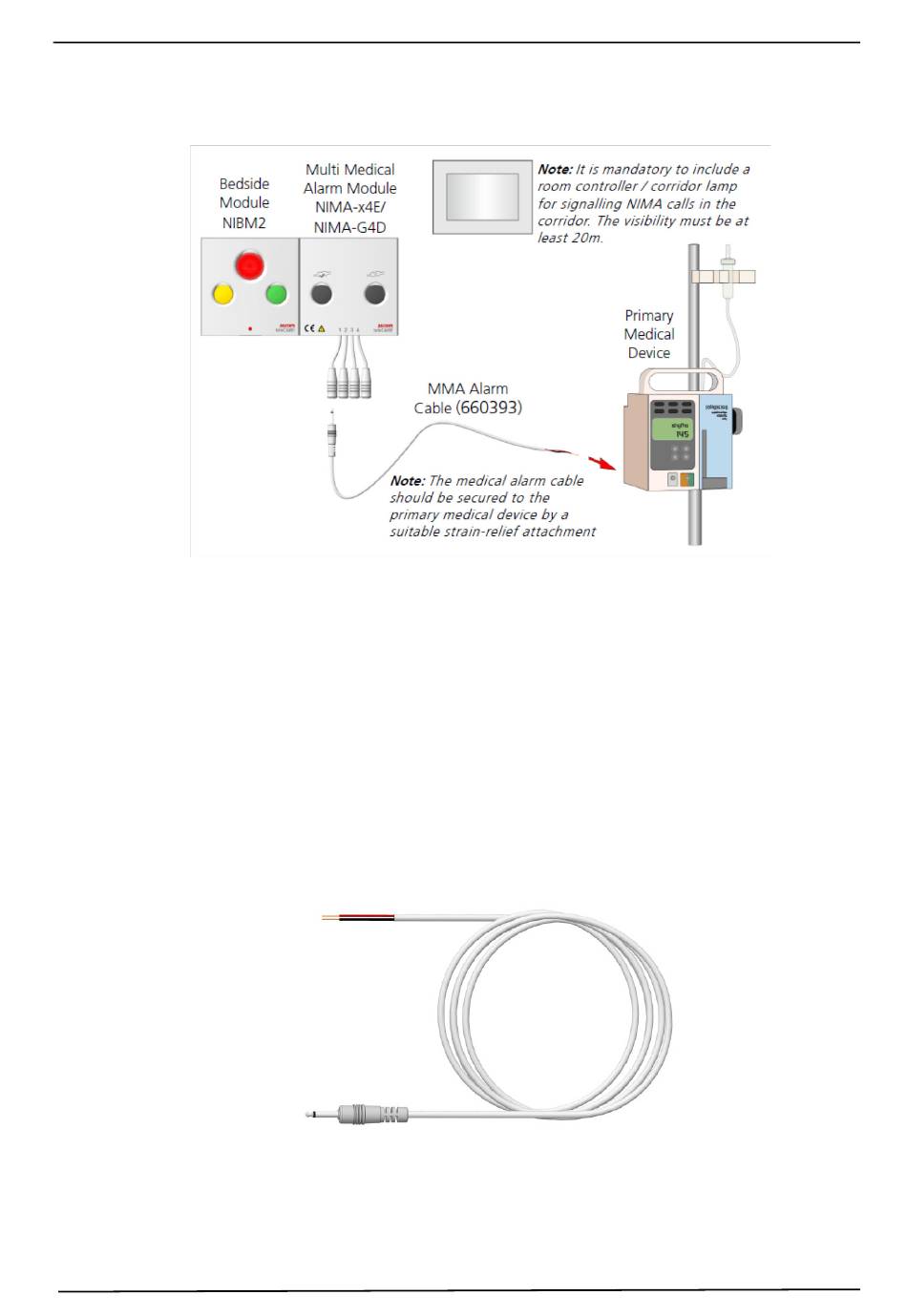

Figure 246. Connexion d'un périphérique ou appareil médical
Figure 247. Câble d'alarme MMA (660393)
TD 92609FR
196
