Guide d'installation
teleCARE IP
Les connexions des fils du bus de chambre dans le connecteur 4 points sont montrées dans
l'illustration suivante.
Figure 189. Connecteur terminal 4 points pour le bus de chambre
7.17.9Adressage configuration via le sélecteur DIP Switch de bus de chambre
Les unités NIPC2-WAA utilisent une des quatre premières adresses (0, 1, 2 et 3) du bus de chambre.
L'adresse se configure par un sélecteur 'DIP switch'

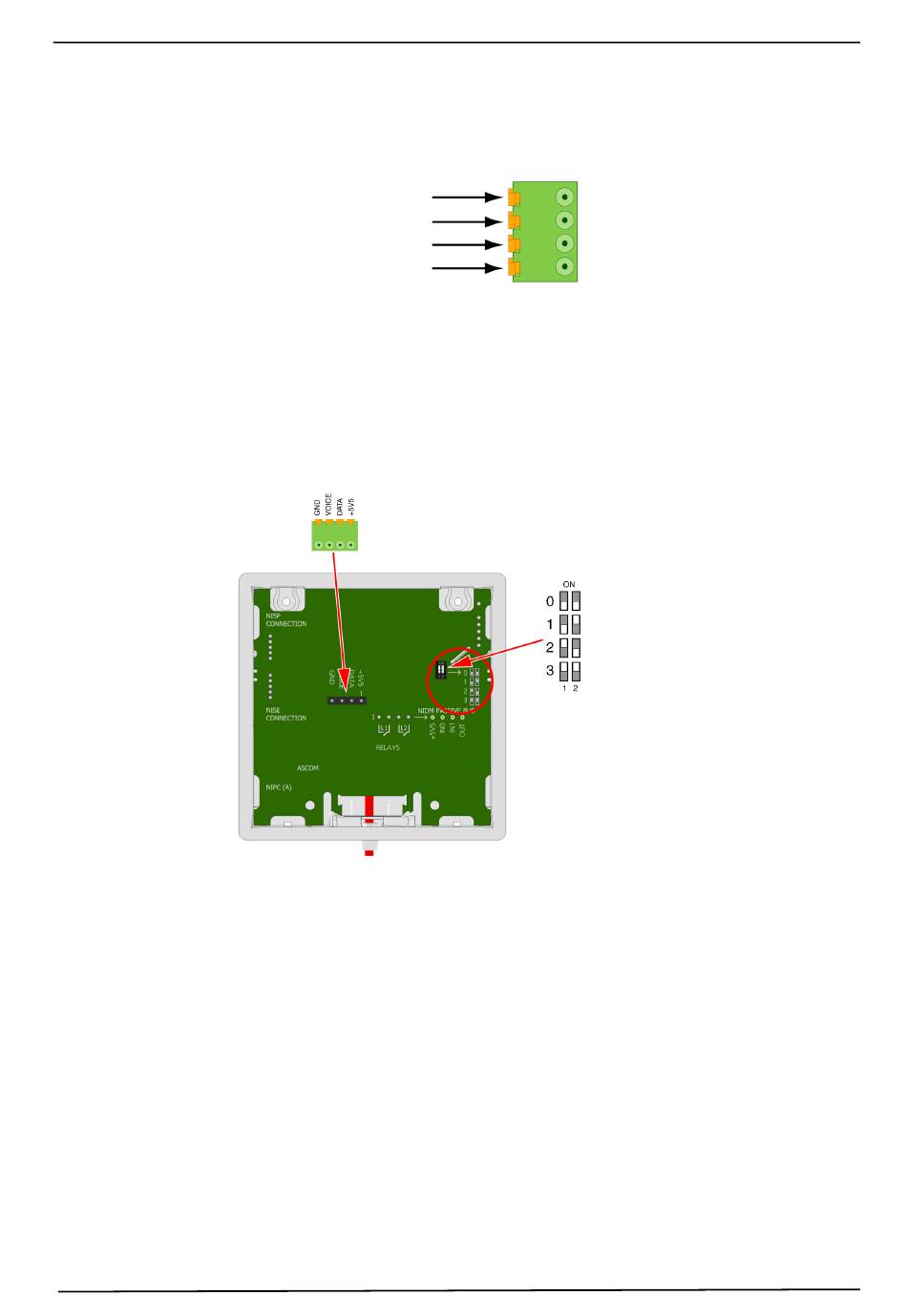

L'illustration ci-dessous montre la localisation, sur la carte électronique de l'unité, du connecteur
bus de chambre et du sélecteur DIP switch avec les positionnements des valeurs d'adresse.
Figure 190. Localisation sur la carte électronique du connecteur de bus de chambre et du DIP Switch
AG
+5v5
DATA
VOICE
GND
Connecteur 4 points pour
le bus de chambre
Adressage de l'unité
via un sélecteur
'DIP Switch'
TD 92609FR
158
