Guide d'installation
teleCARE IP
Les options d'entrées de câble du boîtier
Les câbles peuvent entrer dans le boîtier par les côtés de plusieurs manières; en retirant les pièces
rectangulaires en partie basse et faire passer les câbles vers la partie (1), à travers les trous du boîtier
(2) en coupant une section des parties prédécoupés de la partie basse du couvercle et faire passer
les câbles au travers (3) (à éviter quand même). Nous vous recommandons d'utiliser les ouvertures
latérales car elles sont les plus pratiques pour le passage des câbles et de la maintenance.

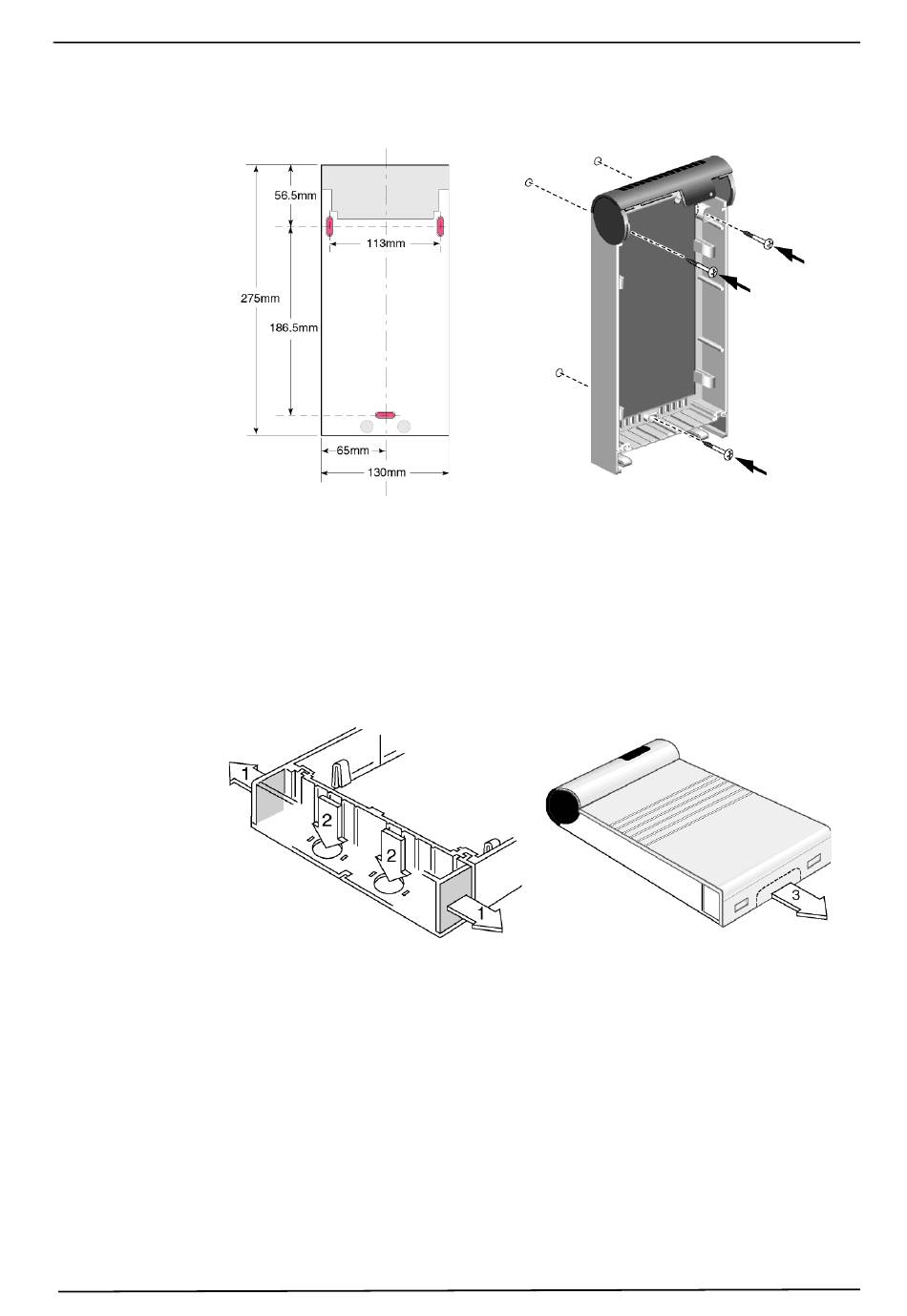

Figure 423. Les différentes options d'entrées de câbles dans le boîtier
Retirer une section de boîtier prédécoupée du boîtier
La séparation basse du boîtier arrière en plastique (voir illustration ci-dessous) comporte des
prédécoupes permettant de faire des ouvertures à l'aide d'une pince pour le passage des câbles et
des paires torsadées facilitant ainsi le câblage et la maintenance du module
AG
Figure 422. Montage du boitier
TD 92609FR
