Guide d'installation
teleCARE IP
4
Câblage du système
Important: Le câblage du système teleCARE IP doit être conforme au règlement de l'Union
Européenne sur les Construction Products Regulation (Regulation No. 305/2011) en ce qui concerne
la sécurité incendie du câblage d'un bâtiment.
4.1
Réseau LAN Ethernet et Câbles de Bus de chambre
Des câbles de haute qualité doivent être utilisés pour toute installation d'un système teleCARE IP.
Les différents fils des câbles doivent être de couleurs codées. Un soin tout particulier doit être pris
lors du dénudage de ceux-ci, afin d'éviter d'endommager l'isolation des fils des câbles.
Le câblage du système est classifié comme très basse tension. Donc celui-ci doit être séparé des
systèmes de câblage haute tension par l'utilisation de gaines et câbles séparés.
Un minimum de 50cm de câble libre doit être laissé à hauteur de chaque Room Controller, hublots
de couloir et Ward controllers. Pour les périphériques de chambre, un minimum de 15cm de câble
libre devrait être laissé à hauteur par exemple de chaque unité. Tous les câbles doivent être
clairement marqués aux deux extrémités.
Les interférences entre systèmes de câblage et autres, doivent être évitées. Les câblages du système
teleCARE IP doivent être séparés des lignes à haute tension et des câbles de transmission de
données.
Note: Pour les installations conformes à la norme VDE, tous les appareils de la zone de
protection B doivent être connectés à des
fibre. Si les
à un réseau ou structure en fibre, les
couplage qui fournit au moins 1 MOPP
60601-1.
Note: Un câblage existant déjà approprié peut être également utilisé pour le bus de
chambre. Nous consulter pour plus d'information
AG
avec des connexions dans la zone protégée B ne sont pas connectés
'switch'

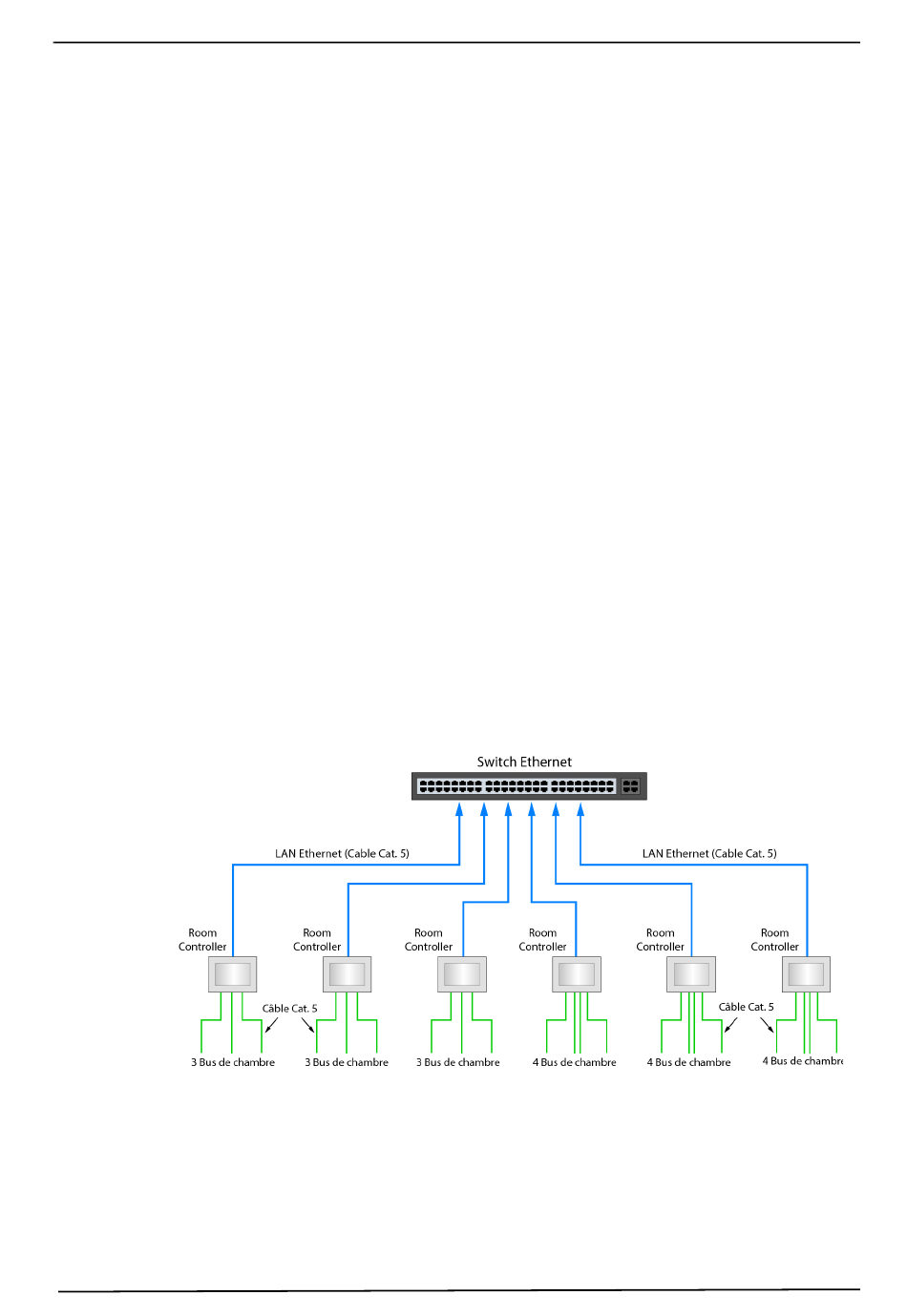

Figure 3. Câblage du bus de chambre et du réseau LAN Ethernet
utilisant un réseau ou structure en
'switch'
doivent être connectés via un dispositif de
'switch'
(Means Of Patient Protection)
TD 92609FR
selon la norme EN
32
