teleCARE IP
11.2.3Testeur de bus de chambre,
Quand le testeur de bus de chambre, NIRT, est utilisé dans un système qui n'inclut pas de Room
Controller, une alimentation externe est nécessaire pour le testeur, NIRT. La plage de tension va de
8V à 12V et peut être prise depuis directement une source externe alimentation ou depuis une
batterie dédiée

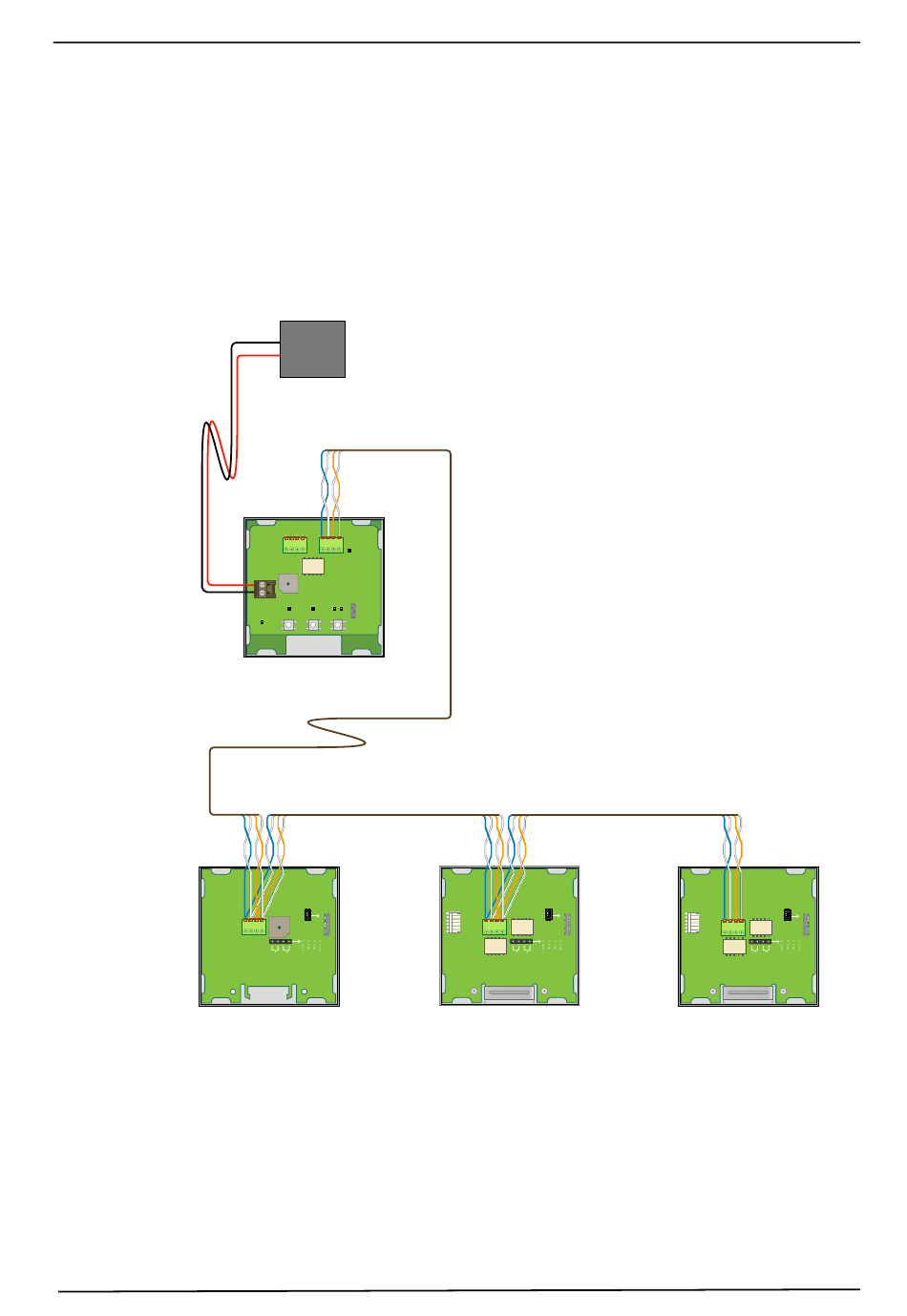

Figure 397. Testeur de bus de chambre avec une source externe d'alimentation
Attention: Une alimentation externe en 24V/DC peut être utilisée pour le testeur de bus de
chambre pendant une courte période (jusqu'à 5 minutes). Si le testeur de bus de chambre
est alimenté par le 24VDC plus longtemps que les 5mn préconisées, il chauffera et pourra
causer des dommages ou des dysfonctionnements.
AG
NIRT,
Source d'alimentation externe
8V - 12V
DC
Bus de chambre - OUT
ROOM BUS IN
ROOM BUS OUT
FROM NIRC
TO PERIPHERALS
IP NURSE CALL
ROOM BUS TESTER
+ 8-24V
1
GND
2
MODE
LO/HI
ADDRESS
0
ASCOM
1
NIRT
2
3
RX
Testeur de bus de chambre
Bus de chambre
Address 0
ON
0
1 2
1
2
1
3
NIDM PASSIVE BUS
1
L1
L2
RELAYS
ASCOM
Périphérique
Unité d'appel
sans Room Controller,
Bus de chambre
Address 1
ON
0
1 2
1
2
1
3
NISE
CONNECTION
NIDM PASSIVE BUS
1
L1
L2
RELAYS
ASCOM
Périphérique
Unité d'appel
TD 92609FR
NIRC
Address 2
1
NISE
CONNECTION
NIDM PASSIVE BUS
1
L1
L2
RELAYS
ASCOM
Périphérique
Unité d'appel
ON
0
1 2
1
2
3
