7.4.4 Connecteur terminal 4 points pour câblage en boucle
Dans les cas où l'on fait un câblage en boucle, d'unités vers unités (câblage entrant , sortant), un
premier ensemble de fils est inséré dans les points supérieurs et l'autre ensemble dans les points
inférieurs du bornier, voir les indications de l'illustration ci-dessous:
7.4.5 Déconnexion d'un fil depuis un connecteur terminal
Placez d'abord soigneusement le bout d'un tournevis plat ajusté (approximativement 2.5mm de
large) sur la partie orange du point sélectionné du bornier à ressort et appuyez dessus fermement
pour libérer la pression du ressort sur le fil en cuivre (1). La pression étant libéré sur le fil, retirez le
délicatement de son logement du bornier (2) puis retirez aussi votre tournevis.
AG

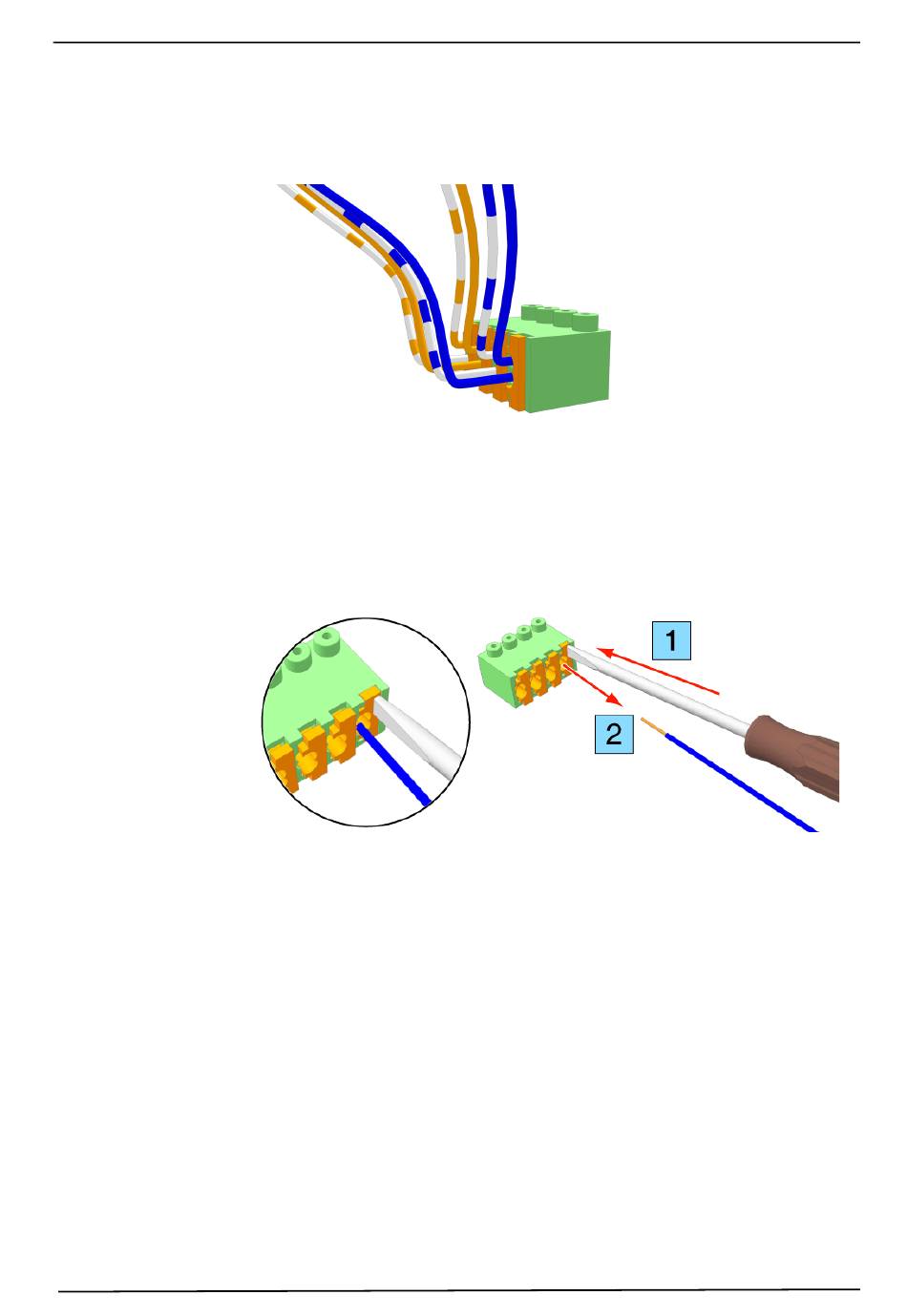

Figure 133. Connecteur terminal câblage en boucle
Figure 134. Retirer un fil de son logement de connexion
