Guide d'installation
teleCARE IP
12.2 Chambre à 3 lits avec unité d'appel sanitaire passive avec cordon/tirette et unité
d'annulation d'appel passive
L' installation suivante se compose d'un Room Controller avec hublot de couloir (NIRC) sur lequel
les unités de chambre sont connectées. Le Room Controller a 3 bus de chambre permettant la
connexion des périphériques et unités.
L'exemple de ci-dessous montre une chambre avec 3 lits avec toilettes et douche. Chaque lit est
équipé d'une unité d'appel tête de lit, d'un manipulateur patient et d'une unité avec prise
Les unités passives sont utilisées pour les toilettes et la douche. Elles sont connectées au bus passif
depuis l'unité d'appel bloc de porte.

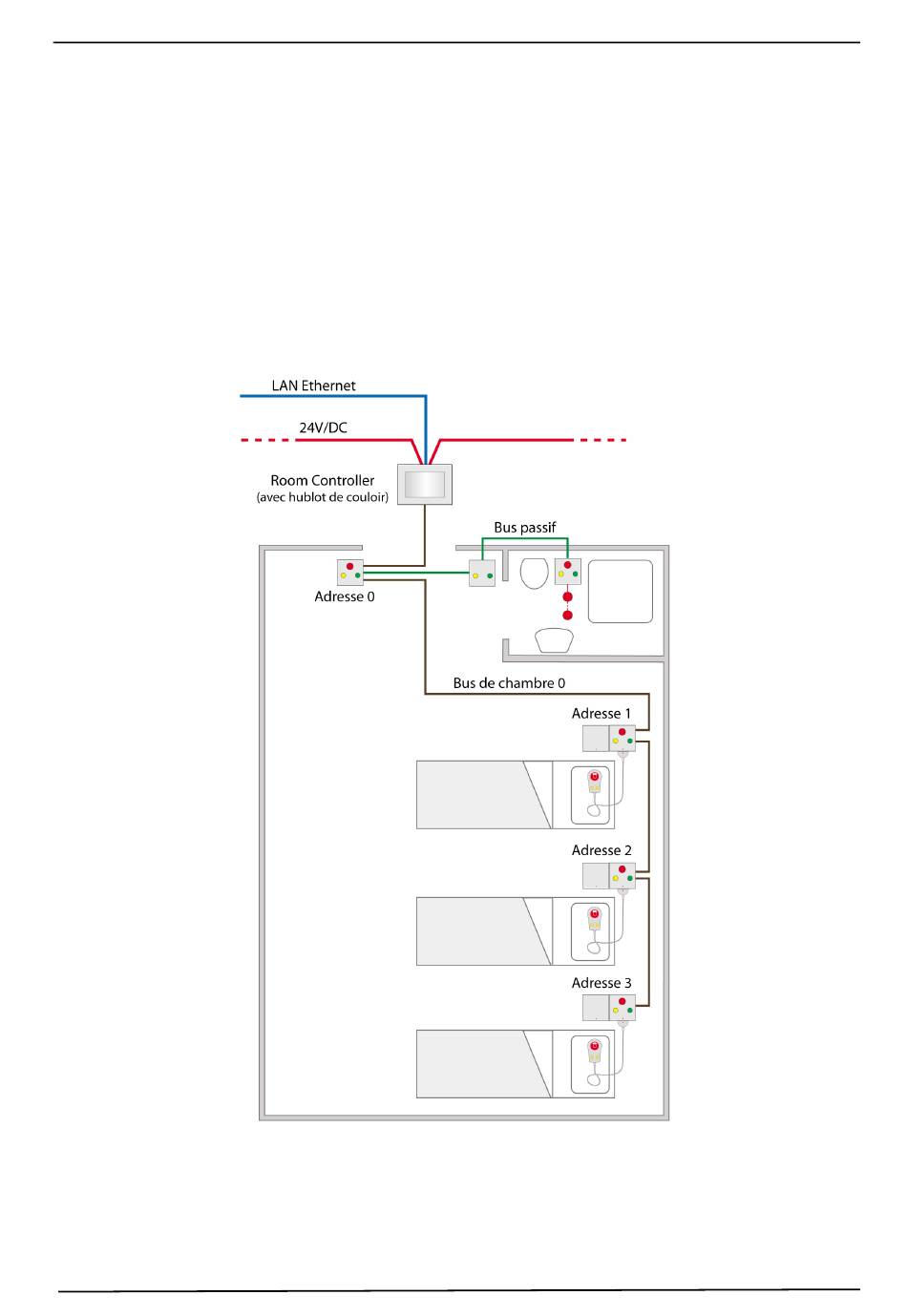

Figure 405. Chambre à 3 lits avec unités passive dans les toilettes et la douche
AG
TD 92609FR
336
