Guide d'installation
teleCARE IP
Figure 72. NIRC3-
6.7.5 Connexions hublot de couloir externe
Le NIRC (NIRC-WMS) est muni d'un connecteur 6 points (bornier à ressort) pour la connexion d'un
hublot de couloir externe avec jusqu'à quatre LED séparées.
Les sorties L1, L2, L3, L4 sont les circuits de connexion en parallèle des LED sur la carte circuit imprimé
du NIRC. Chaque LED externe doit être connectée entre le connecteur lampe (L1, L2, L3, L4) et le +V du
connecteur 6 points.
IMPORTANT: La charge maximum de chaque barrette LED est de 60mA.
Le Room Controller (NIRC3) ne supporte pas directement de hublot de couloir, cependant une lampe
externe peut être connectée à une barrette à Led LED (NILD2-GAA) qui a une connexion de sortie isolée
galvaniquement d'une capacité maximum de commutation de 0.4A en pic de 60V.
AG

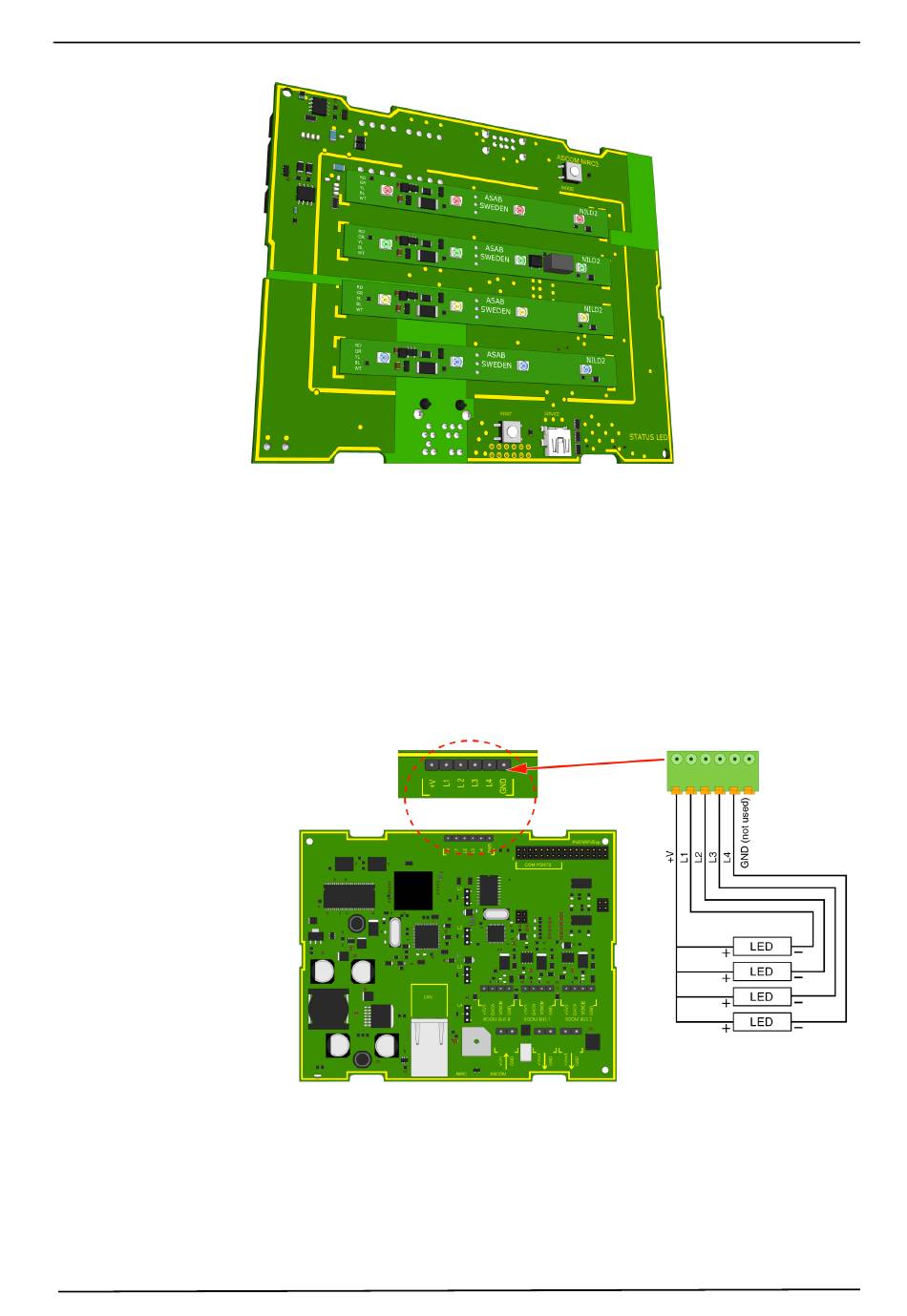

Room Controller avec ses 4 barrettes à LED montées
Figure 73. Connexions des hublots de couloir externe sur le NIRC
NIRC3
TD 92609FR
