Guide d'installation
teleCARE IP
En plus du fusible de F4A sur la sortie d'alimentation, le NISM nécessite un fusible de FT315mA
(fusible rapide) en entrée d'alimentation 24V, comme montré dans l'illustration suivante:

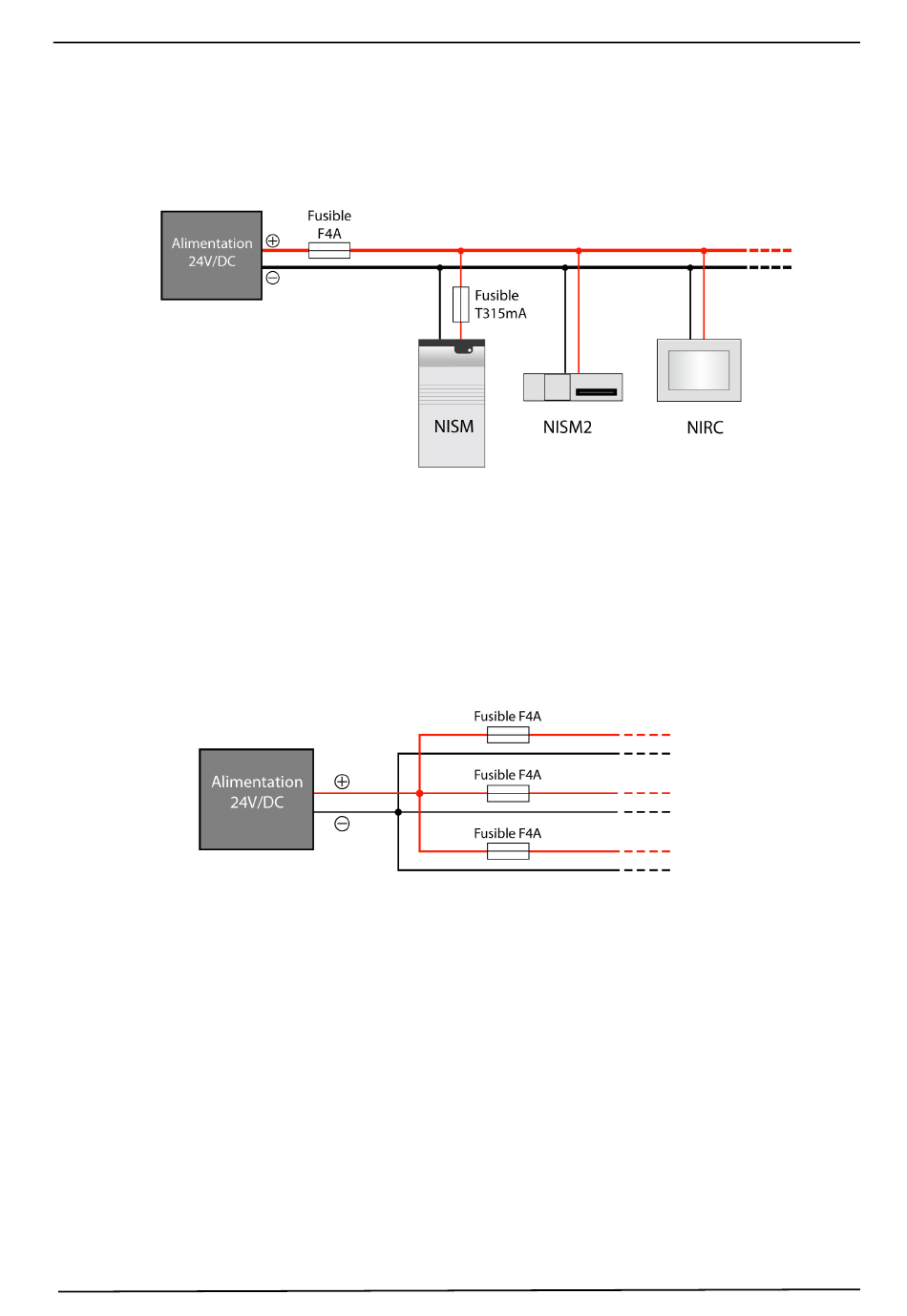

Figure 13. Fusible de 315mA sur l'alimentation 24V/DC du module NISM
5.2.4 Une seule alimentation avec plusieurs bus alimentation (Montage recommandé)
Quand la sortie d'une alimentation est distribuée via plusieurs bus alimentation alors chaque ligne
de bus doit être équipée d'un fusible F4A (fusible rapide), comme montré ci-dessous :
Note: Le montage avec plusieurs bus alimentation est recommandé car il réduit les
longueurs de cables électriques et évite la chute et la coupure totale d'un système entier
lorsqu'un fusible lache.
5.2.5 Surveillance Alimentation
Il est recommandé de surveiller l'alimentation 24V/DC d'un système teleCARE IP. Une alimentation
24V/DC appropriée doit être reliée en parallèle à la sortie de l'alimentation.
Le périphérique de surveillance doit détecter quand l'alimentation se coupe ou si la tension chute en
dessous du niveau acceptable. Si ces conditions se produisent, le périphérique de surveillance doit
générer un signal d'alarme qui est envoyé vers un système d'alarme technique indépendant tel
AG
Figure 14. Plusieurs bus alimentation protégés par fusible
TD 92609FR
40
