Guide d'installation
teleCARE IP
Connexion à une alimentation externe (VDE)
Alternativement, pour les applications, un adapteur alimentation externe certifiée CE 12-
24V DC peut être utilisée. L'adaptateur alimentation doit être conforme à la norme DIN
EN-60950 pour la zone de protection A et doit être conforme à la norme DIN EN-60601-1
pour la zone de protection B. L'adaptateur alimentation doit être directement connecter
au secteur (voir illustration).

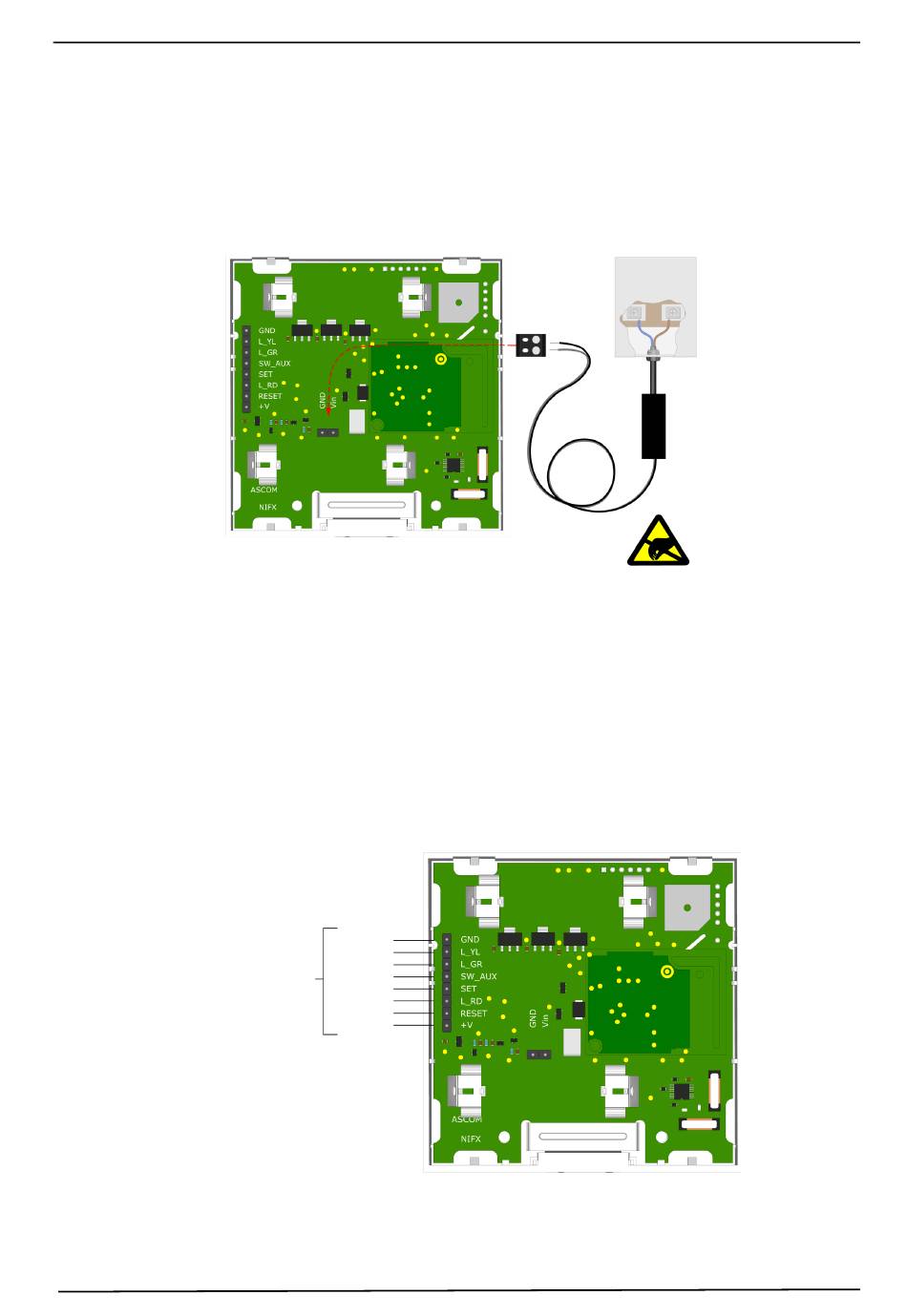

Figure 344. Connexion d'une alimentation externe12-24V DC adaptée conforme VDE
Connecté avec une alimentation externe, les LED rouges, jaunes et vertes émettent en
permanence une lumière de faible intensité (rétro-éclairage) pour la localisation et
l'identification dans l'obscurité. Connecté au connecteur du bus de chambre du teleCARE
M, les LED d'un périphérique ne sont pas pris en charge, lorsque le NIFX est alimenté en
externe
Connexions du bus teleCARE M
L'unité radio fixe NIFX intègre un connecteur 8 points pour le bus de chambre du teleCARE M pour
la connexion d'unité de chambre filaire, hublot de couloir ou un contact d'alarme technique externe
(N/O).
Connecteur 8 points pour le
bus de chambre du teleCARE
unités de chambre, hublot de
couloir, contact d'alarme
technique externe
Note: Les LEDs d'une une unité d'appel
de chambre, câblées au connecteur de
bus de chambre 8 fils du teleCARE M
sont également prises en charge, si
l'unité d'appel radio NIFX s'alimente via
une alimentation externe 12-24Volts DC
AG
GND
L_YL
L_GR
M,
SW_AUX
Set
L_RD
Reset
+V
Figure 345. Connecteur de bus de chambre du teleCARE M
TD 92609FR
Une alimentation
externe câblée
connecté
conforme VDE.
282
