5.2.2

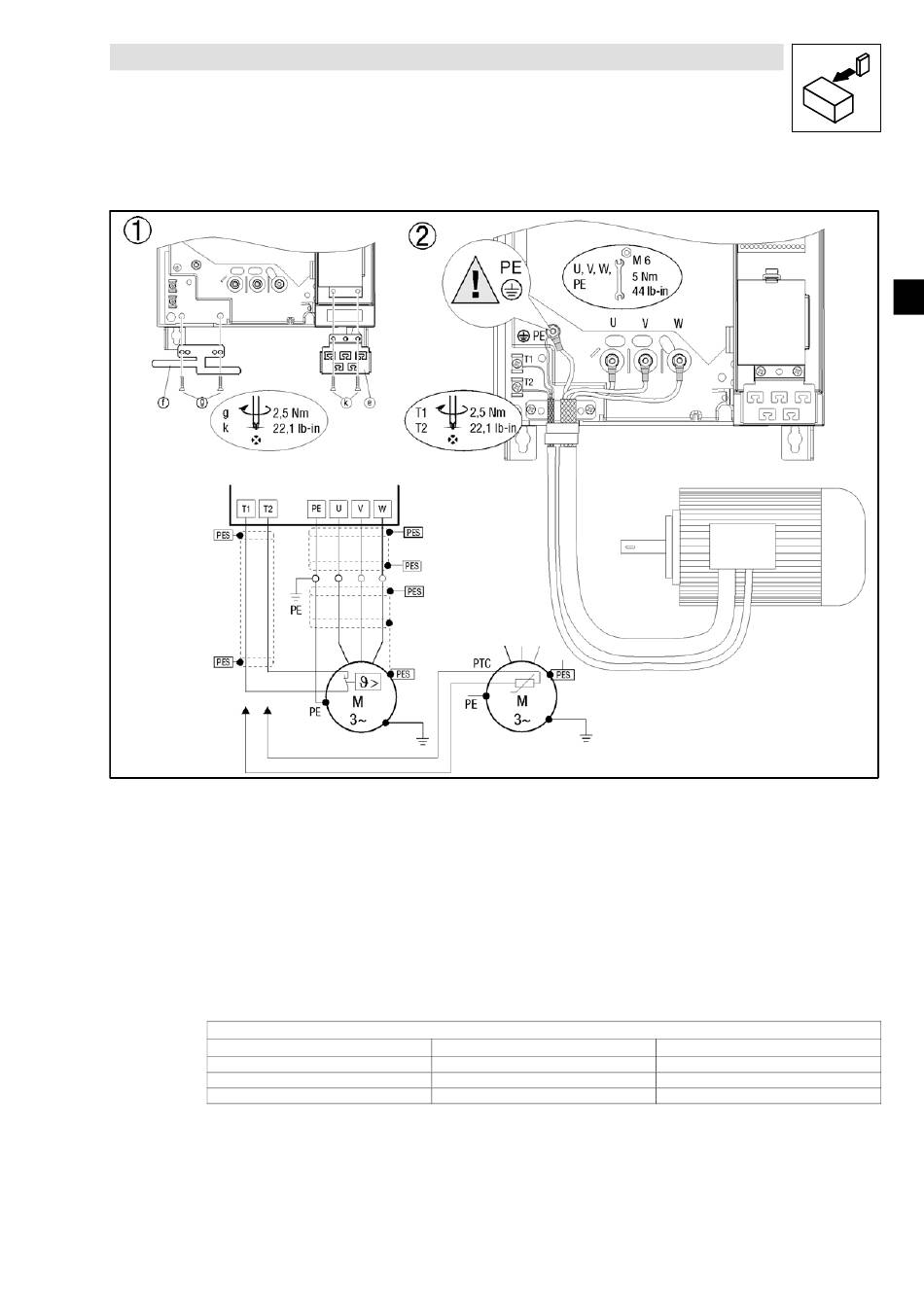

Raccordement moteur

Utiliser un câble moteur de faible capacité (brin/brin ≤ 140 pF/m, brin/blindage ≤ 230 pF/m)
En utilisant un câble moteur aussi court que possible les caractéristiques d'entraînement se trouvent améliorées !
PES Raccordement HF via connexion avec PE par collier de blindage
T1, T2 Bornes de raccordement pour surveillance de température moteur par sonde thermique PTC ou contact thermique à ouverture
Pour la surveillance de température moteur, poser séparément un câble blindé et le relier avec X2/T1 et X2/T2.
Activer la surveillance de température moteur en C0119 (exemple : C0119 = 1)!
Veiller à ce que les câbles de commande et les câbles réseau ne passent pas dans les mêmes canalisations que les câbles moteur.
Sections de câbles
Sections de câbles U, V, W, PE
Type
E82EV153K4B
E82EV223K4B
E82EV303K4B
L
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Installation électrique
Partie puissance E82EV153K4B ... E82EV303K4B
2
mm
10
16
25
EDK82EV903 DE/EN/FR 2.2
8200vec285
AWG
8
6
3
