Modules de fonction (Option)

Démontage
6

Module de fonction (Option)

Danger !
•
Les broches de l'interface FIF possèdent une isolation de base (espace interborne simple).
•
Lorsque l'espace d'isolement présente un défaut, la protection contre les contacts
accidentels n'est assurée qu'avec des mesures supplémentaires (exemple : double isolation).
Quels modules de fonction peuvent être utilisés ?
8200 vector avec un module de fonction
8200 vector avec deux modules de
fonction
6.1

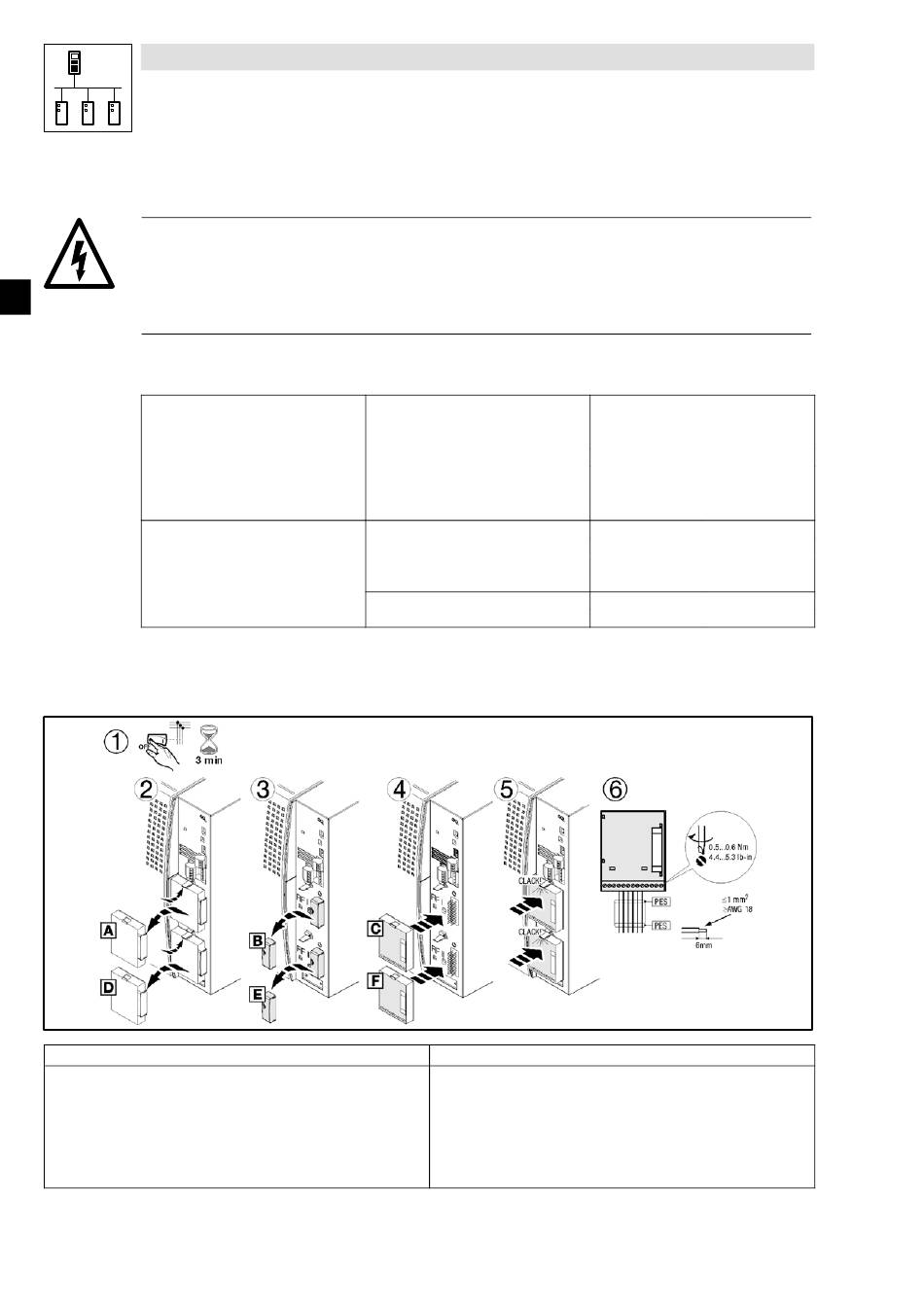

Montage

Module de fonction sur l'interface FIF I
1. Couper le variateur du réseau et attendre 3 minutes au minimum !
2. Enlever le capot vide  (le conserver précieusement).
3. Enlever le capot de protection FIF
4. Enficher le module de fonction 
5. Appuyer sur le module de fonction jusqu'à ce qu'il s'emboîte.
6. Affecter les bornes du module de fonction (PES : terminaison blindage HF par
raccordement PE).
142
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Modules de fonction possibles sur FIF I
Modules de fonction possibles sur FIF I
Modules de fonction possibles sur FIF II

(le conserver précieusement).
dans l'interface FIF I.
E/S standard
E/S standard PT
E/S application
INTERBUS
PROFIBUS-DP
LECOM-B (RS485)
Bus système (CAN)
INTERBUS
PROFIBUS-DP
LECOM-B (RS485)
Bus système (CAN)
E/S standard
E/S standard PT
Module de fonction sur l'interface FIF II
1. Couper le variateur du réseau et attendre 3 minutes au minimum !
2. Enlever le capot vide  (le conserver précieusement).

3. Enlever le capot de protection FIF
4. Enficher le module de fonction E/S standard
5. Appuyer sur le module de fonction jusqu'à ce qu'il s'emboîte.
6. Affecter les bornes du module de fonction (PES : terminaison blindage HF par
raccordement PE).
– Câblage des bornes "Blocage variateur (CINH)" :  143
E82ZAFS
E82ZAFS100
E82ZAFA
E82ZAFI
E82ZAFP
E82ZAFL
E82ZAFC
E82ZAFI
E82ZAFP
E82ZAFL
E82ZAFC
E82ZAFS
E82ZAFS100
8200vec278
(le conserver précieusement).
 dans l'interface FIF II.
