Elektrische Installation
Leistungsanschlüsse E82EV153K4B ... E82EV303K4B
5.2 Leistungsanschlüsse E82EV153K4B ... E82EV303K4B

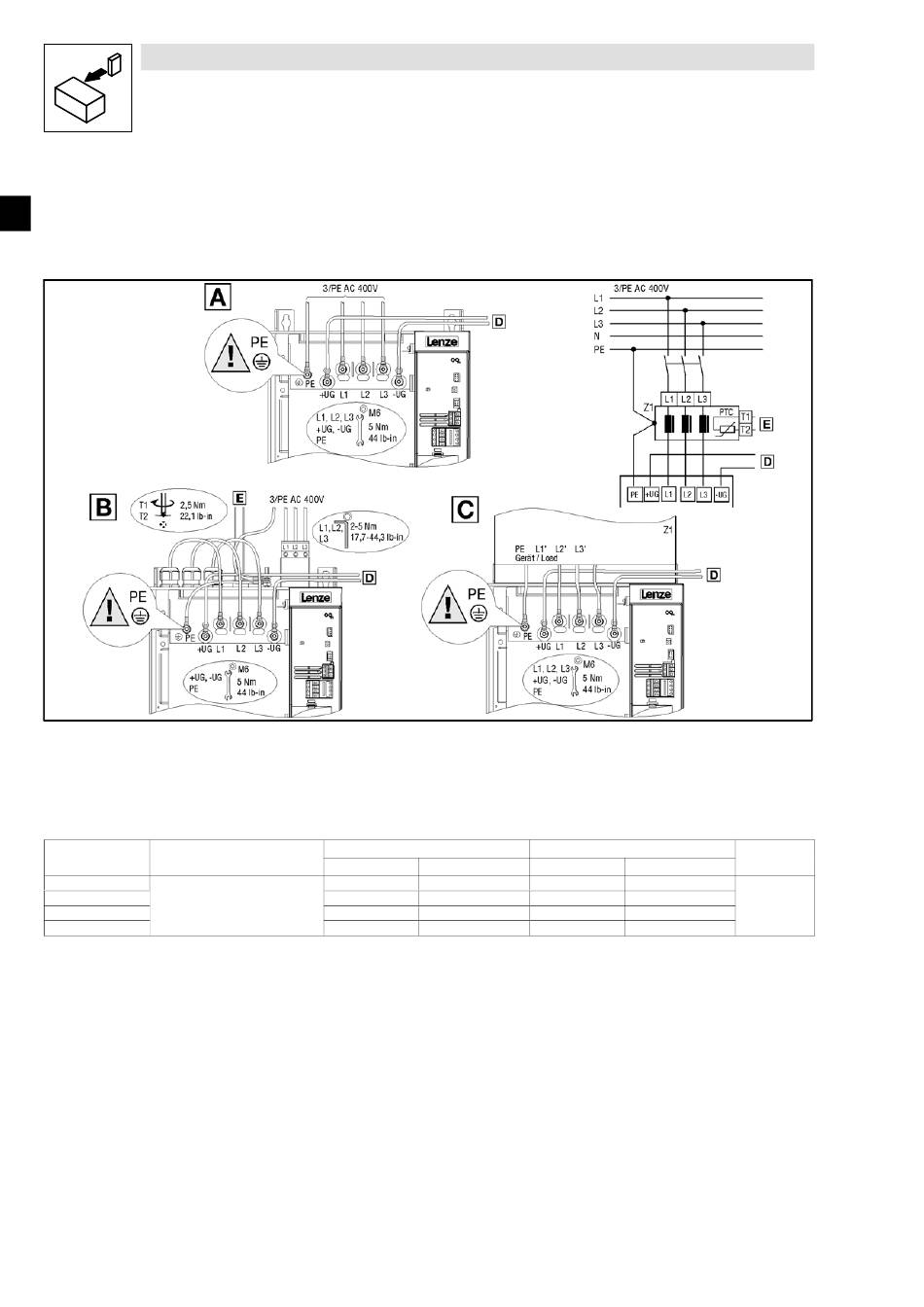

5.2.1 Netzanschluß
Anschluß bei Netzdrossel

 Anschluß bei Unterbau-Netzfilter
Anschluß bei Anbau-Netzfilter


Sicherungen und Leitungsquerschnitte

Typ Netz
1)
E82EV153K4B2x1
3/PE AC 320 V -0 % ... 550 V +0 %
2)
E82EV153K4B2x1
45 Hz -0 % ... 65 Hz +0 %
2)
E82EV223K4B2x1
DC 450 V -0 % ... 775 V +0 %
2)
E82EV303K4B2x1
1)
ohne Netzdrossel
2)
mit Netzdrossel
Nationale und regionale Vorschriften beachten (z. B. VDE 0113, EN 60204)
Beachten Sie bei Einsatz von Fehlerstrom-Schutzschaltern:
•
Fehlerstrom-Schutzschalter nur zwischen speisendem Netz und Antriebsregler installieren.
•
Fehlerstrom-Schutzschalter kann falsch auslösen durch
– kapazitive Ausgleichsströme der Leitungsschirme während des Betriebs (vor allem bei
langen, geschirmten Motorleitungen),
– gleichzeitiges Zuschalten mehrerer Antriebsregler ans Netz,
– Einsatz zusätzlicher Entstörfilter.
24
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Anschluß Bremschopper ( Betriebsanleitung zum Bremschopper)

 Anschluß Netzfiltertemperatur-Überwachung mit Kaltleiter (PTC)
Z1 Netzdrossel/Netzfilter
Installation nach EN 60204-1
Schmelzsicherung L1, L2, L3, PE [mm
M63 A 25
M35 A 10
M50 A 16
M80 A 25
3)
Nur UL-approbierte Leitungen, Sicherungen und Sicherungshalter verwenden.
UL-Sicherung:
Spannung 500 ... 600 V, Auslösecharakteristik "H", "K5" oder "CC"
4)
Allstromsensitiver Fehlerstrom-Schutzschalter
3)
Installation nach UL
2
] Schmelzsicherung L1, L2, L3, PE [AWG]
63 A 4
35 A 8
50 A 6
80 A 3
8200vec288
4)
FI
≥300 mA
L
