Elektrische Installation
Anschluß Relaisausgänge

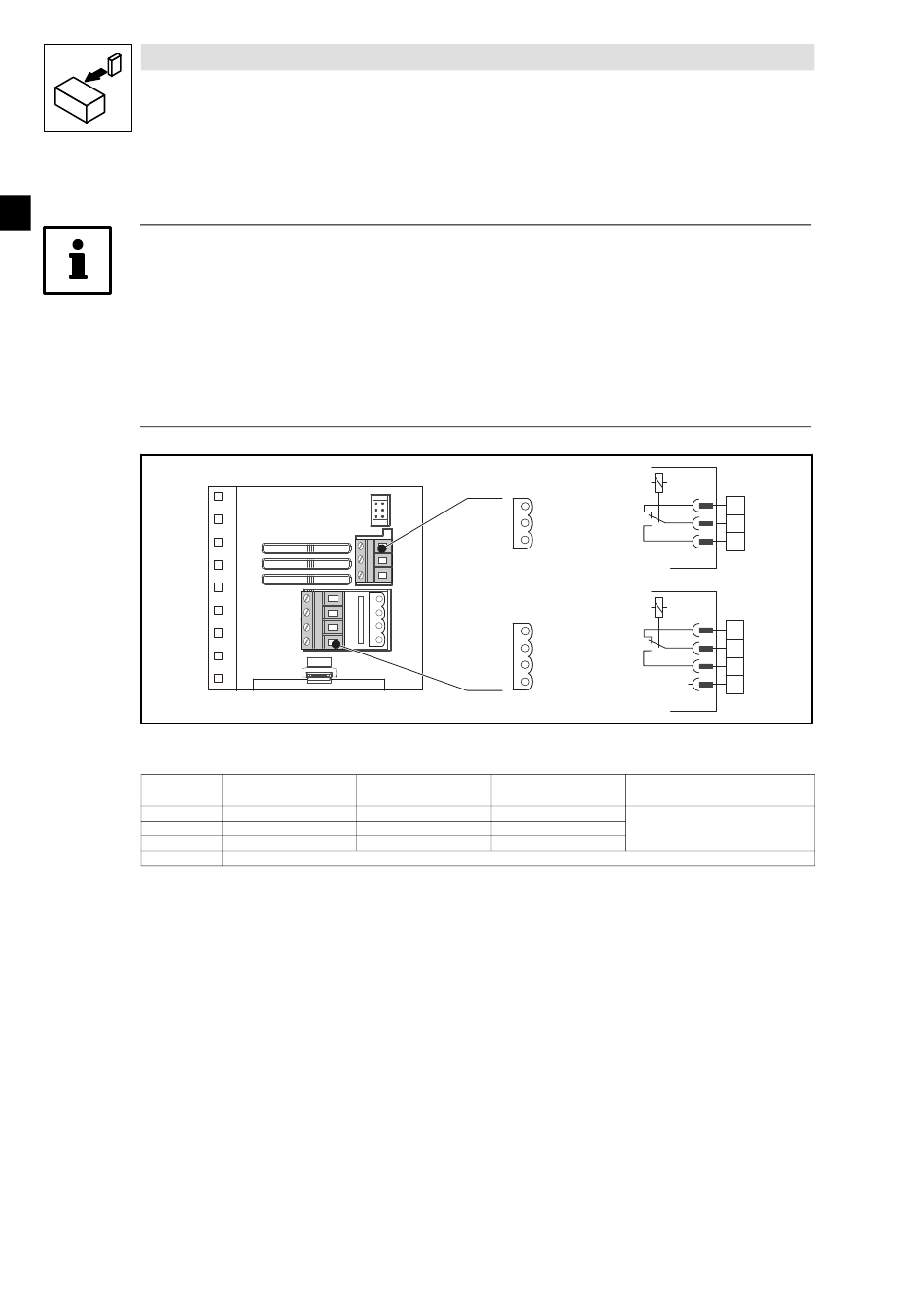

5.5 Anschluß Relaisausgänge K1 und K2
Tip!
•
Für das Schalten von Steuersignalen geschirmte Leitungen verwenden und
HF-Schirmabschluß durch PE-Anbindung herstellen.
•
Für das Schalten von Netzpotentialen sind ungeschirmte Leitungen ausreichend.
•
Zum Schutz der Relaiskontakte ist bei induktiver oder kapazitver Last eine entsprechende
Schutzbeschaltung unbedingt notwendig!
•
Die Lebensdauer des Relais ist abhängig von der Art der Belastung (ohmsch, induktiv oder
kapazitiv) und dem Wert der Schaltleistung.
Relais K1
X1.2/K11
X1.2/K12
X1.2/K14
PES
Die ausgegebene Meldung können Sie mit C0008 oder C0415/1 ändern.
30
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
Funktion Relaisstellung geschaltet Meldung
Relaisausgang Öffner
Relais-Mittelkontakt
Relaisausgang Schließer geschlossen
HF-Schirmabschluß durch PE-Anbindung über Schirmschelle
K11
K1 K12
K14
K21
K22
K2
K24
nc
(Lenze-Einstellung)
geöffnet TRIP
TRIP
X1.2
K11
K12
K14
X1.3
K21
K22
K24
nc
8200vec261
Technische Daten
AC 250 V/3 A
DC 24 V/2 A ... DC 240 V/0.22 A
L
