Installation électrique
Raccordement sorties relais K

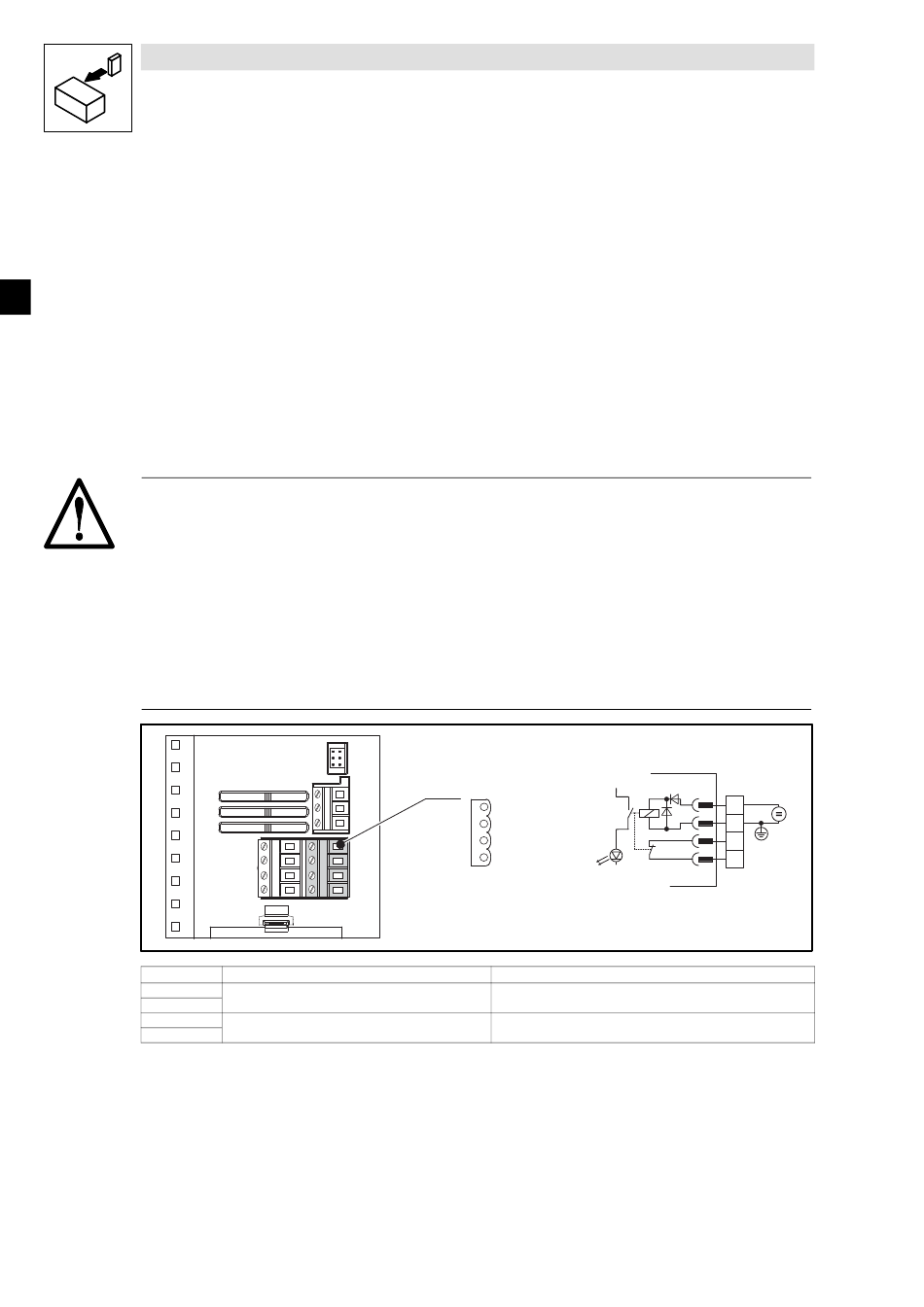

5.6 Raccordement sorties relais K
sécurisé"
(uniquement actif avec la variante E82EVxxxK4B241)
•
Seul le personnel qualifié est autorisé à installer la fonction "arrêt sécurisé" et à la mettre en
service.
•
Tous les câbles externes relatifs à la sécurité (exemples : câble de commande du relais de
sécurité, contact d'information d'état) doivent être mis en place avec le maximum de
protection telle qu'une pose dans une goulotte électrique. Tout type de court-circuit externe
ou au sein du câble doit être évité.
•
Lorsque des forces extérieures agissent sur les axes des entraînements, prévoir des freins
supplémentaires. Tenir compte des effets de la pesanteur sur les charges suspendues !
•
L'opérateur doit vérifier la fonctionnalité de la chaîne de sécurité après la première mise en
service, et ensuite à intervalles réguliers.
Avertissement !
•
Le potentiel de référence électrique pour la bobine du relais de sécurité doit être relié au
système de protection maître (DIN EN 60204-1 paragraphe 9.4.3) !
– Autrement, la protection contre la mise à la terre n'est pas garantie.
•
En utilisant la fonction "arrêt sécurisé", l'activation de l'arrêt d'urgence est impossible sans
mesures supplémentaires :
– Absence d'isolation galvanique entre le moteur et le variateur, de contacteur "mode essai"
ou de contacteur "réparation" !
– L'arrêt d'urgence exige une isolation galvanique, par un contacteur réseau central par
exemple.
X1.1/34
X1.1/33
X1.1/K32
X1.1/K31
140
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
SR
Fonction
Commande relais
Sortie relais (contact à fermeture)
pour la variante "Arrêt sécurisé"
pour la variante "Arrêt
SR
34
33
K
SR
K32
K31
IGBT
Position relais commutée
Ouvert
+5 V
X1.1
DC +24 V
K
SR
+ 34
33
K32
K31
8200vec266
