Mise en service

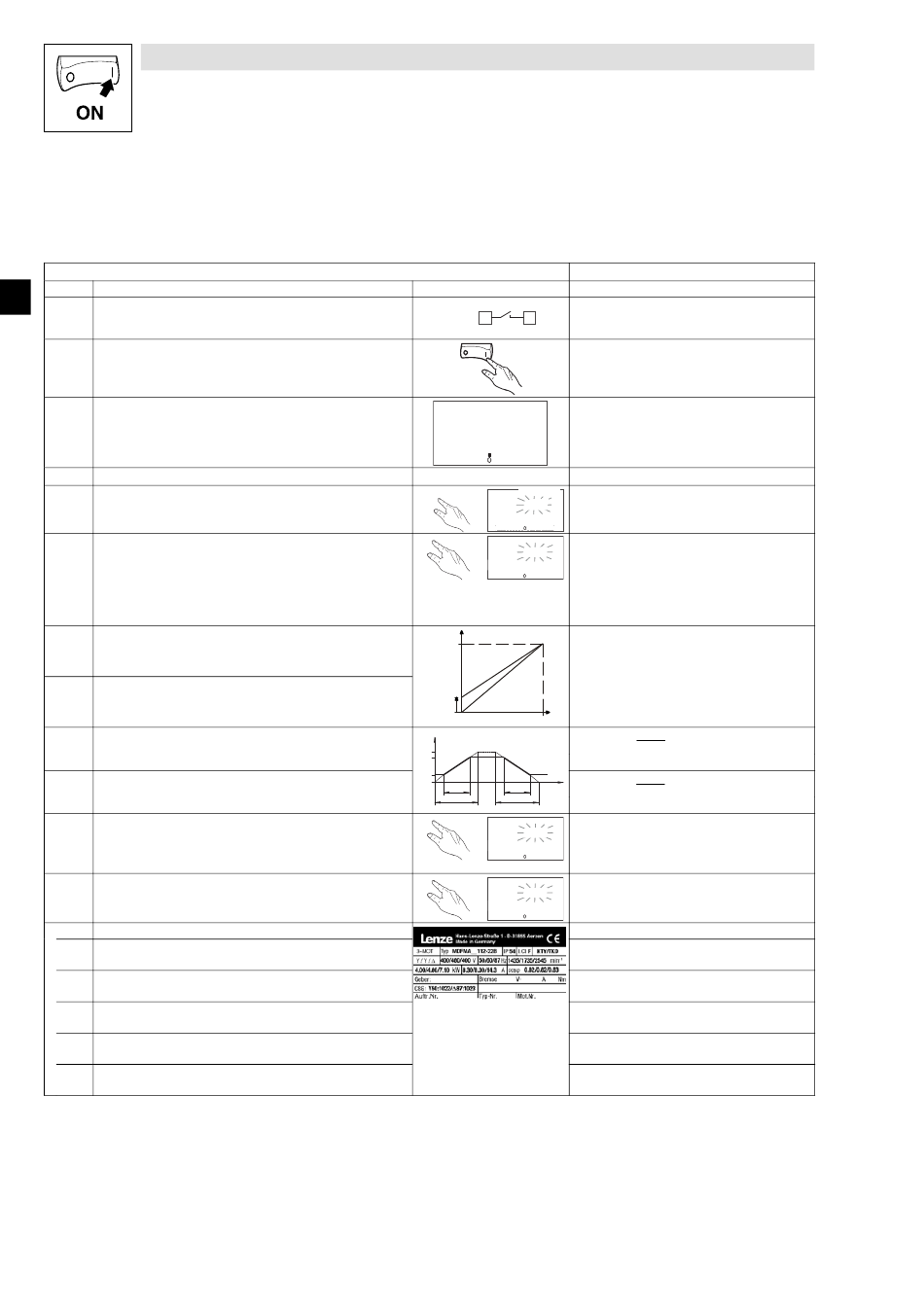

Mise en service du contrôle vectoriel
8.5 Contrôle vectoriel
La description ci-dessous est valable pour les variateurs de vitesse dotés d'un module de fonction
E/S standard et reliés à un moteur triphasé asynchrone de puissance correspondante.
Ordre des opérations
1. Enficher le clavier.
2. S'assurer que le blocage variateur soit activé après la mise sous
tension.
3. Brancher le réseau.
4. Après env. 2 s, le clavier se trouve en mode "Disp" (affichage) et
affiche la fréquence de sortie (C0050).
5. Passer au niveau ALL .
6. Passer au niveau  pour procéder aux réglages de base de votre
entraînement.
7. Adapter la configuration des bornes au câblage (C0007).
Réglage Lenze : 0, c'est-à-dire
E1 : JOG1/3 sélection consignes fixes
E2 : JOG2/3
E3 : freinage courant continu FreinCC
E4 : sens horaire/antihoraire CW/CCW (H/AH)
8. Régler la fréquence de sortie mini (C0010).
Réglage Lenze : 0.00 Hz
9. Régler la fréquence de sortie maxi (C0011).
Réglage Lenze : 50.00 Hz
10. Régler le temps d'accélération T
Réglage Lenze : 5.00 s
11. Régler le temps de décélération T
Réglage Lenze : 5.00 s
12. Régler le mode de fonctionnement "contrôle vectoriel" (C0014 =
4).
Réglage Lenze : fonctionnement en U/f avec courbe linéaire (C0014
= 2)
13. Adapter le niveau de tension/courant pour le réglage de la consigne
analogique (C0034).
Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ... 20 mA)
14. Entrer les données moteur.
A Vitesse nominale moteur (C0087)
-1
Réglage Lenze : 1390 min
B Courant nominal (C0088)
Réglage Lenze : en fonction de l'appareil
C Fréquence nominale moteur (C0089)
Réglage Lenze : 50 Hz
D Tension nominale moteur (C0090)
Réglage Lenze : en fonction de l'appareil
Cos ϕ moteur (C0091)
E
Réglage Lenze : en fonction de l'appareil
154
EDK82EV903 DE/EN/FR 2.2
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
(C0012).
ir
f [ H z ]
C 0 0 1 1
f 2
(C0013). f 1
if
Remarque
}
Borne X3/28 = BAS
X3
20 28
misc001
ON
misc002
Le menu
d c b e a
1
Πj g f k i h PS
0050
000
‚
m n o
p
000
q r
Hi
Hz
Lo
L'affichage clignote :
z
d c b e a
w x 1
Πj g f k i h PS
0001
000
y ‚
m n o p
0
q r
Hi
Lo
z
d c b e a
1
w x
Πj g f k i h PS
0007
000
‚ m n o
p
y
0
q r
Hi
Lo
[f]
C0011
C0010
0 %
100 %
T
0 T
t
t i r t i f
T i r T i f
z
d c b e a
w x 1
Œ
j g f k i h PS
001 4
000
‚ m n o
p
y
q r 2
Hi
Lo
z Adapter la position de l'interrupteur DIP sur le
d c b e a
w x 1
Πj g f k i h PS
0034
000
‚
m n o module E/S standard (voir instructions de montage
y p
0
q r
Hi
E/S standard).
Lo
Voir plaque signalétique moteur.
Entrer la valeur pour le couplage moteur
(étoile/triangle) choisi !
Entrer la valeur pour le couplage moteur
(étoile/triangle) choisi !
USEr est activé.
0001
C0011
= t
⋅
ir ir
f 2 − f 1
t = temps d'accélération souhaité
ir
C0011
= t ⋅
if if
f 2 − f 1
t = temps de décélération souhaité
if
