COUPLES DE SERRAGE (en daN.m)
Vis de fixation boîtier papillon sur le
collecteur d'admission
DEPOSE
Déposer le bac sous le capot.
Débrancher la batterie.

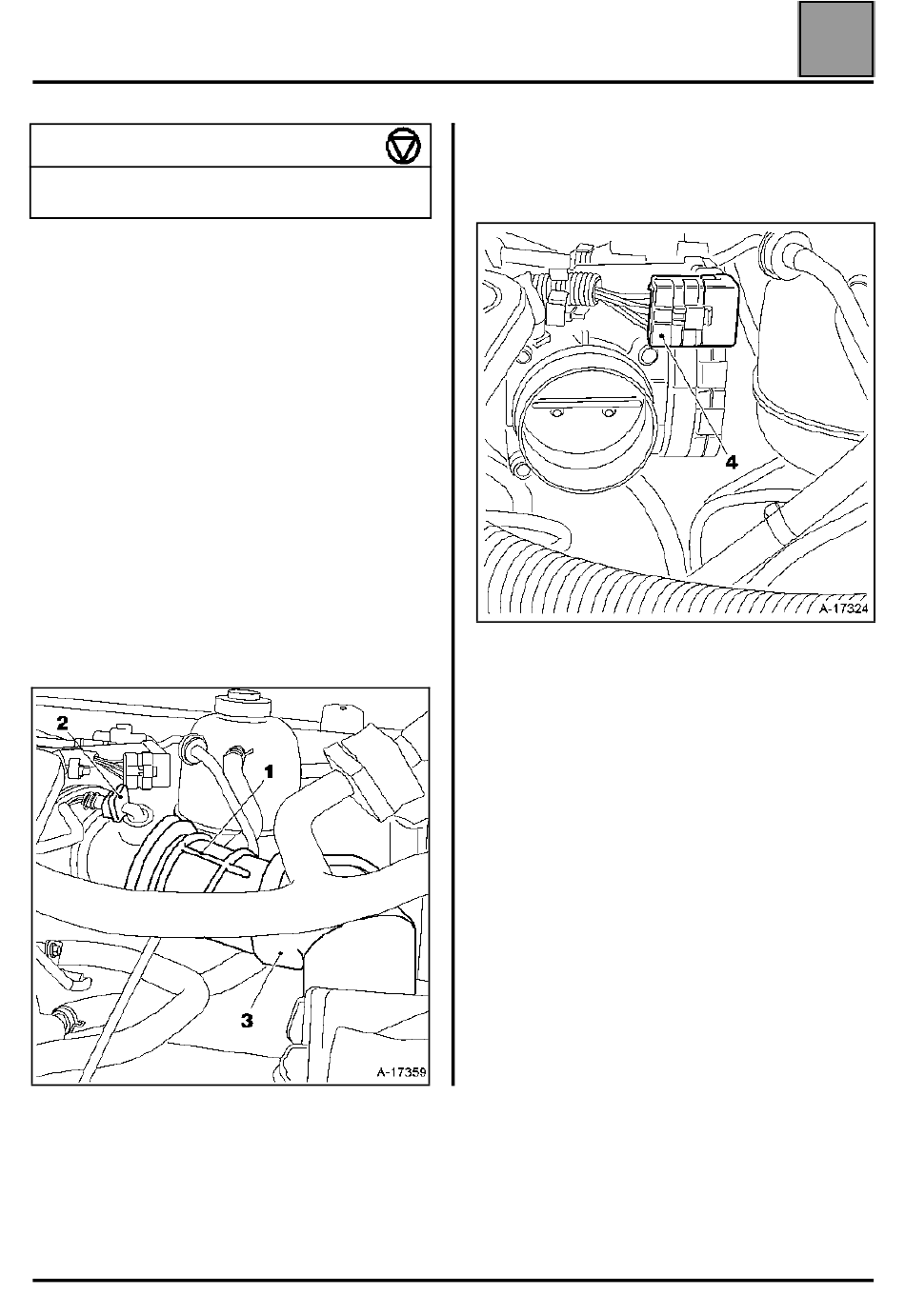

Déposer :
– les deux colliers fixant le boîtier du filtre à air,
– sur la manche à air (1), le tuyau de réaspiration des
vapeurs d'huile.
Débrancher le capteur de température d'air (2).
Dévisser le collier fixant la manche à air et la
débrancher du boîtier papillon.
Débrancher le vase d'expansion du liquide de
refroidissement du pare-feu et l'écarter.
Déposer le tuyau de prise d'air du coude (3).
MELANGE CARBURE
Boîtier papillon Boîtier papillon
Débrancher :
– le connecteur du faisceau du boîtier papillon (4),
– le tuyau de réaspiration des vapeurs d'huile du
2
Déposer les vis fixant le boîtier papillon puis l'extraire.
NOTA : le boîtier papillon est une unité hermétique qui
ne contient aucune partie pouvant être entretenue par
l'utilisateur.
REPOSE
Changer le joint caoutchouc.
Pour la repose pratiquer dans le sens inverse de la
dépose.
12-4
boîtier papillon.
