Ensemble Direction; Rotule Axiale - Renault Clio 2000 Manuel De Réparation

COUPLES DE SERRAGE (en daN.m)
Vis de roues
Écrou de rotule de direction
Vis sur manchon de réglage parallélisme

Rotule axiale

Mettre véhicule sur un pont deux colonnes.
DEPOSE
Débrancher la rotule de direction à l'aide de l'outil
T. Av. 476.
Desserrer la vis du manchon de réglage parallélisme
et dévisser la rotule de direction en maintenant la
rotule axiale avec une clé plate.
Faire un repère ou compter le nombre de tours de vis
filets en prise afin de prérégler le parallélisme lors de
repose.
Retirer le collier plastique de maintien du soufflet et
déposer celui-ci.
136

ENSEMBLE DIRECTION

ENSEMBLE DIRECTION
Rotule axiale Rotule axiale
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1305-01
Dir. 1306
T. Av. 476
Outil de dépose - repose rotule
axiale
Outil de maintien du barreau
boîtier SMI
Arrache-rotules
Braquer les roues de façon à dégager la denture du
barreau côté valve.
9

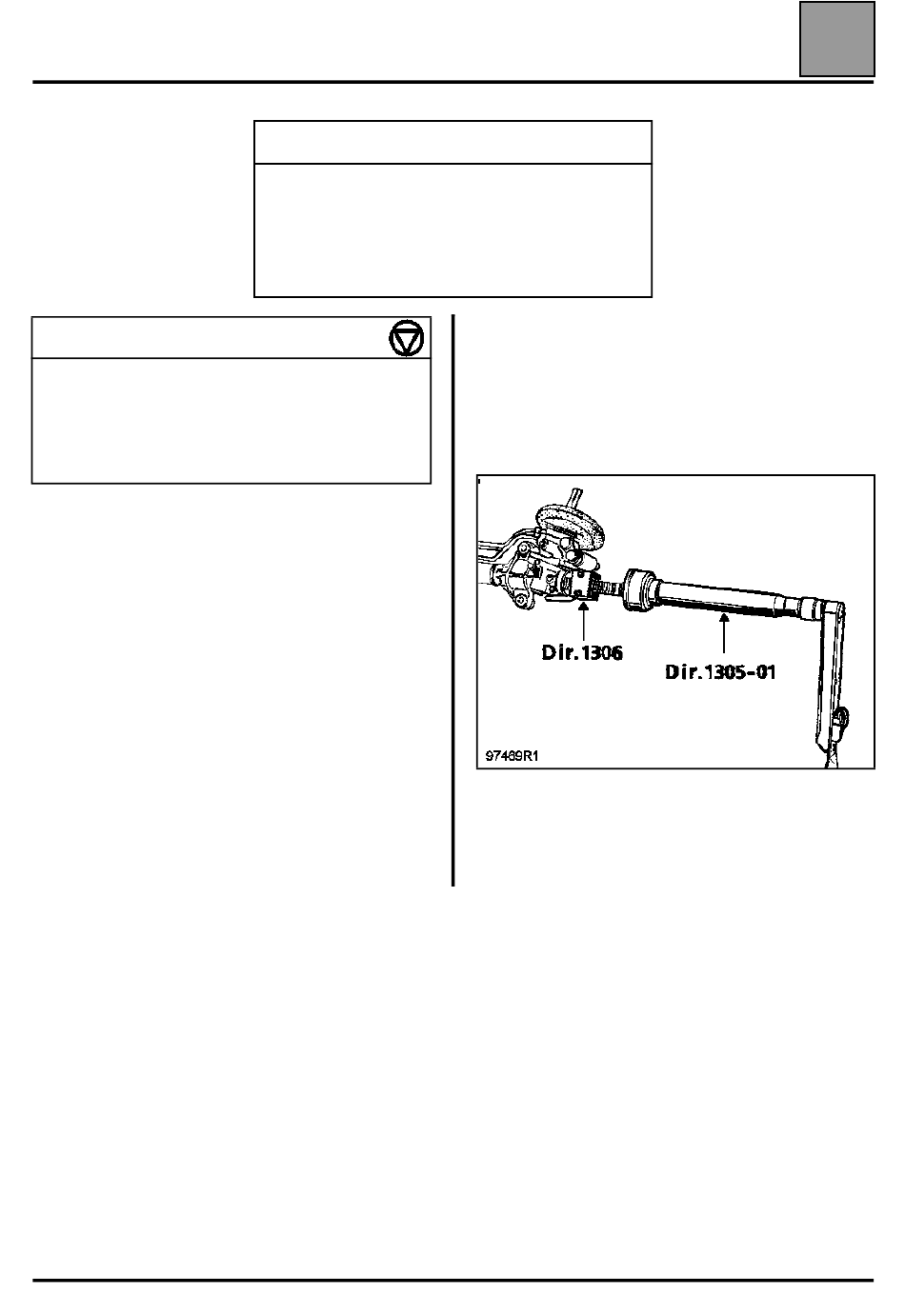

Mettre en place l'outil Dir. 1306.
3,7
Dans cette position, débloquer la rotule axiale à l'aide
1,7
de l'outil Dir. 1305-01.
5
36-1
36
