INSTRUMENT DE TABLEAU DE BORD
Détecteur de niveau de carburant

IMPORTANT :

Pour toute intervention sur le détecteur de niveau
de carburant, respecter les précautions suivantes :
– Ne pas fumer,
– Ne pas approcher de flamme ou d'objet
incandescent dans l'aire de travail.

DEPOSE DE L'ENSEMBLE POMPE-JAUGE

L'ensemble pompe-jauge peut être déposé par la
trappe située sur la cloison arrière, derrière les sièges
avant, et ne nécessite pas la dépose du réservoir.
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1397 Clé de dépose de l'écrou de pompe-
jauge
83-18
Débrancher la batterie.
Déposer la trappe.
Déposer le cache plastique de l'ensemble pomp-
jauge.

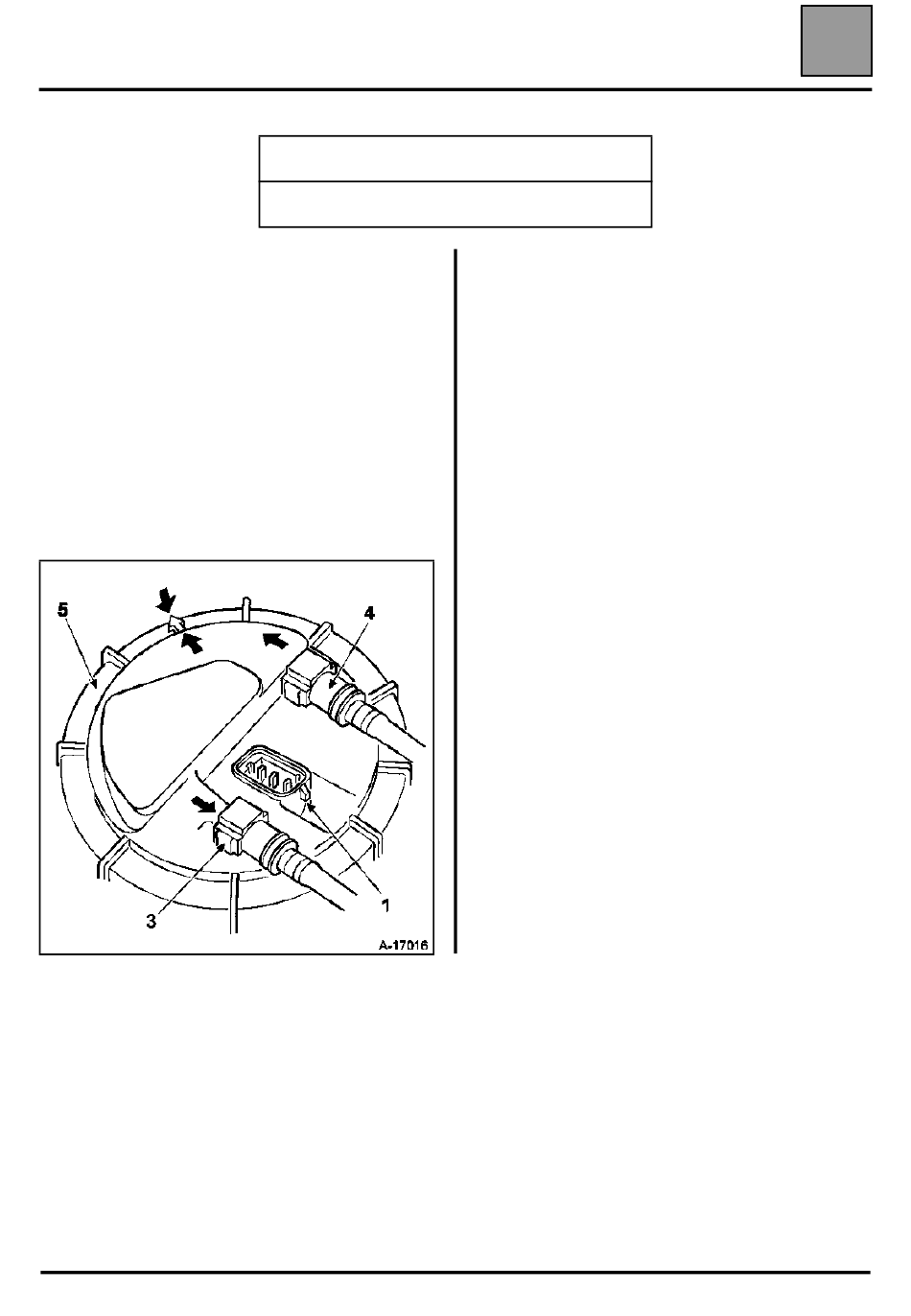

Débrancher le connecteur (1).
Débrancher ensuite la canalisation d'alimentation (3)
(repérée par un raccord encliquetable de couleur
verte) et celle de retour de carburant (4) (repérée par
un raccord encliquetable de couleur rouge).
ATTENTION : Lors de la dépose des canalisations, il
peut se produire des projections de carburant dues à
la pression résiduelle. Prévoir une protection.
Dégager le connecteur et les tuyaux sur le côté de
l'ensemble pompe-jauge.
Retirez l'écrou de montage (5) de la pompe et de
l'unité de transmission au moyen de l'outil Mot. 1397.
Déposer l'écrou (5) de fixation de l'ensemble pompe-
jauge avec l'outil Mot. 1397.
Débloquer l'écrou, enlever l'outil, dévisser l'écrou à la
main et l'extraire.
Déposer l'ensemble pompe-jauge.
NOTA : s'il doit s'écouler plusiers heures entre la
dépose et la repose de l'ensemble pompe-jauge,
revisser l'écrou sur le réservoir pour éviter toute
déformation.
83
