9.4 Anschließen

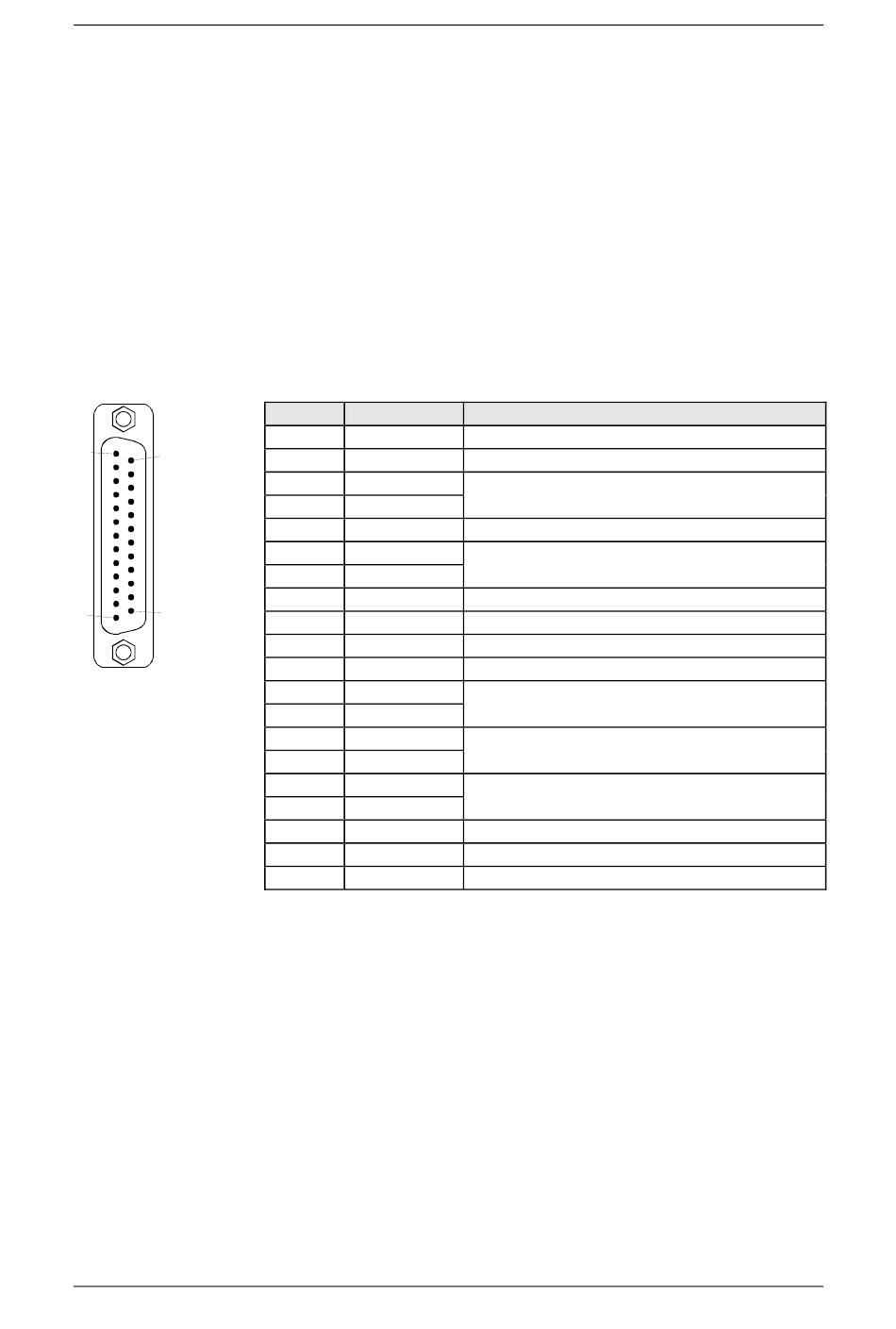

X424 - Encoder-
anschluss
13
25
14
1
Blick auf den Stecker
(Stifte) der Baugruppe
in Einbaulage
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
SBM – Encoder-/ Multiturngeberauswertung (nur für MASTERDRIVES Motion Control)
Die Optionsbaugruppe verfügt über folgende Anschlüsse für die
Signalleitungen:
♦ X424
Geberanschluss (Encoder oder Multiturngeber) über einen
25-poligen Sub-D-Stecker
♦ X420
Impulsgebernachbildung über 6-polige Klemmleiste
Schließen Sie die geschirmten Signalleitungen an dem entsprechenden
Anschluss an und legen Sie die Schirmung am Abschirmblech auf.
Zum Anschluss eines Encoders an die Optionsbaugruppe SBM sind die
folgenden Signalleitungen vorgesehen:
Pin Bezeichnung
1 P-Geber
2 M-Geber
3 A+
4 A-
5 Innenschirm
6 B+
7 B-
8 Innenschirm
13 +Temp
14 Geber Sense
16 0 V Sense
17 R+
18 R-
19 C+
20 C-
21 D+
22 D-
24 Innenschirm
25 -Temp
Gehäuse Außenschirm
Tabelle 9-3 Pinbelegung am Anschluss X424 für Encoder
Optionsbaugruppen
Bedeutung
Geberversorgung 5 / 7,5 / 15 V, Imax = 390 mA
Masse Geberversorgung
1 V
SS
(0,8 V - 1,2 V )
1 V
SS
(0,8 V - 1,2 V )
Motortemperaturerfassung PTC / KTY
Sense-Eingang Geberversorgung
Masse Sense-Eingang Geberversorgung
Nullspur 0,5 V
(0,2 V - 0,8 V)
1 Sinus / Umdrehung 1 V
(0,8 V - 1,2 V)
1 Cosinus / Umdrehung 1 V
(0,8 V - 1,2 V)
Motortemperaturerfassung PTC / KTY
SS
SS
SS
