05.2006

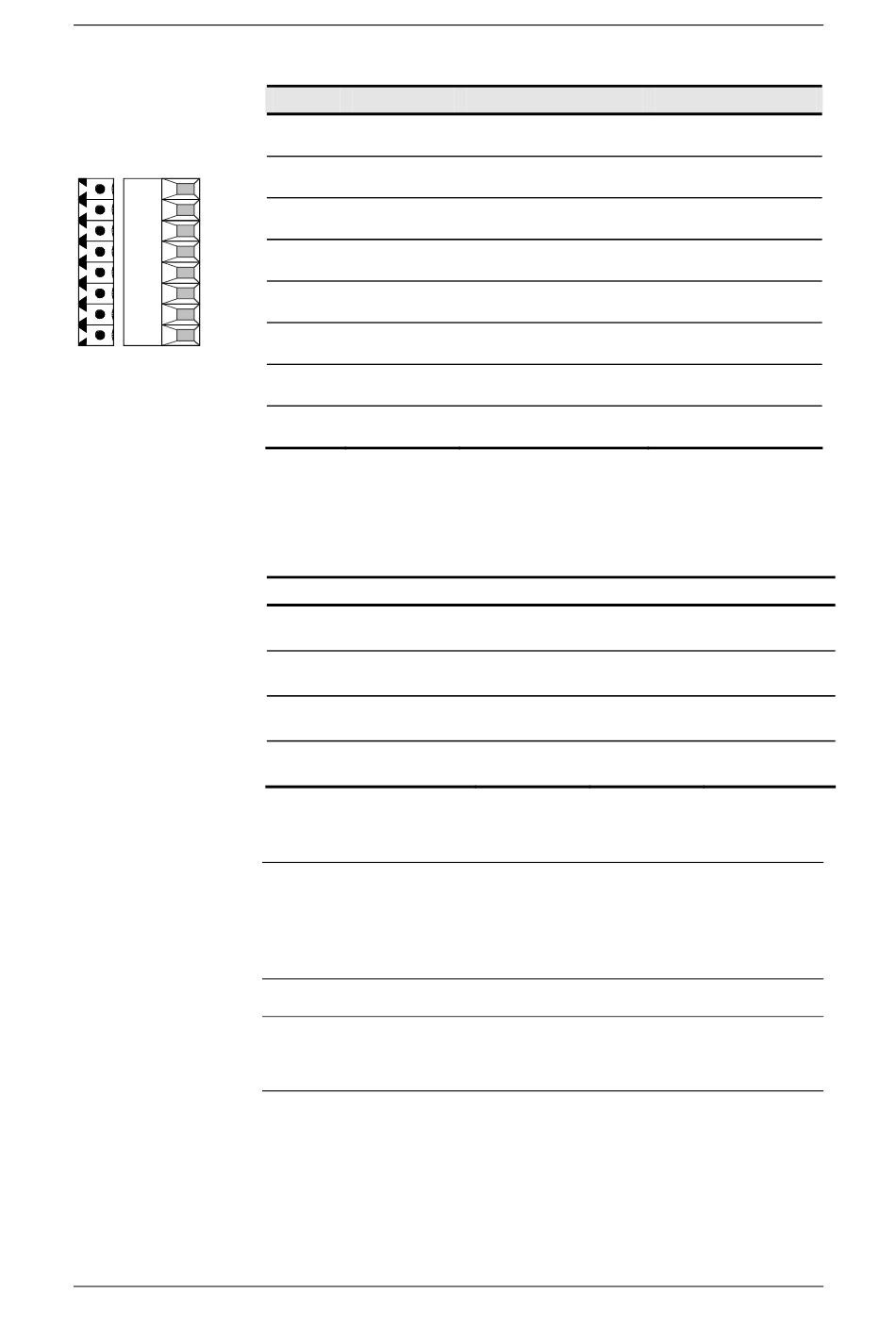

Bornier X401
68
69
70
71
72
73
74
75
Plage de tension
des entrées de GI
NOTA
NOTA
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
Borne Désignation
68 Voie A+
69 Voie A-
70 Voie B+
71 Voie B-
72 Top zéro +
73 Top zéro -
74 CTRL+
75 CTRL- = M
Section possible des conducteurs : 1,5 mm² (AWG 16)
A l'état monté de la carte, la borne 68 se trouve en haut.
Tableau 7-3 Bornier X401
Plage de tension -
Entrée
Plage de tension +
Entrée
Niveau de commutation
Tension diff. - état BAS
Niveau de commutation
Tension diff. - état HAUT
Tableau 7-4 Plages de tension des entrées de générateur d'impulsions
Pour des signaux unipolaires, il suffit d'une connexion de masse à la
borne CTRL– pour tous les signaux. Pour réduire le parasitage, il est
recommandé pour une longueur de câble > 100 m de ponter les quatre
bornes A–, B–, top zéro– et CTRL– et de les relier à la masse du
générateur d'impulsions.
La carte SBP est réalisée en tant que circuit à TBTP (très basse
tension de protection). La masse de la carte SBP est reliée à l'intérieur
du variateur avec le conducteur de protection (PE).
Cartes optionnelles
SBP - Carte pour générateur d'impulsions
Signification
Connexion Plus(+)
Voie A
Connexion Moins(-)
Voie A
Connexion Plus(+)
Voie B
Connexion Moins(-)
Voie B
Connexion Plus(+)
Top zéro
Connexion Moins(-)
Top zéro
Connexion Plus(+)
Voie de contrôle
Connexion Moins (-)
Voie contrôle = Masse
RS422 (TTL) HTL bipolaire
max. 33 V
min. -33V
max. 33 V
min. -33V
min -150 mV min -2 V
max 150 mV max 2 V
Valeur
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
TTL/HTL/HTL
unipolaire
HTL unipolaire
min 4 V
max 8 V
7-5
