SBM – Encoder-/ Multiturngeberauswertung (nur für MASTERDRIVES Motion Control)
X424 -
Multiturngeber
13
25
14
1
Blick auf den Stecker
(Stifte) der Baugruppe
in Einbaulage
X420 - Impulsgeber-
nachbildung
9.5 Inbetriebsetzung
HINWEIS
9-6
Zum Anschluss eines Multiturngebers an die Optionsbaugruppe SBM
sind die folgenden Signalleitungen vorgesehen:
Pin Bezeichnung
1 P-Geber
2 M-Geber
3 A+
4 A-
5 Innenschirm
6 B+
7 B-
8 Innenschirm
10 Takt+
12 Takt-
13 +Temp
14 Geber Sense
15 Daten+
16 0 V Sense
23 Daten-
24 Innenschirm
25 -Temp
Gehäuse Außenschirm

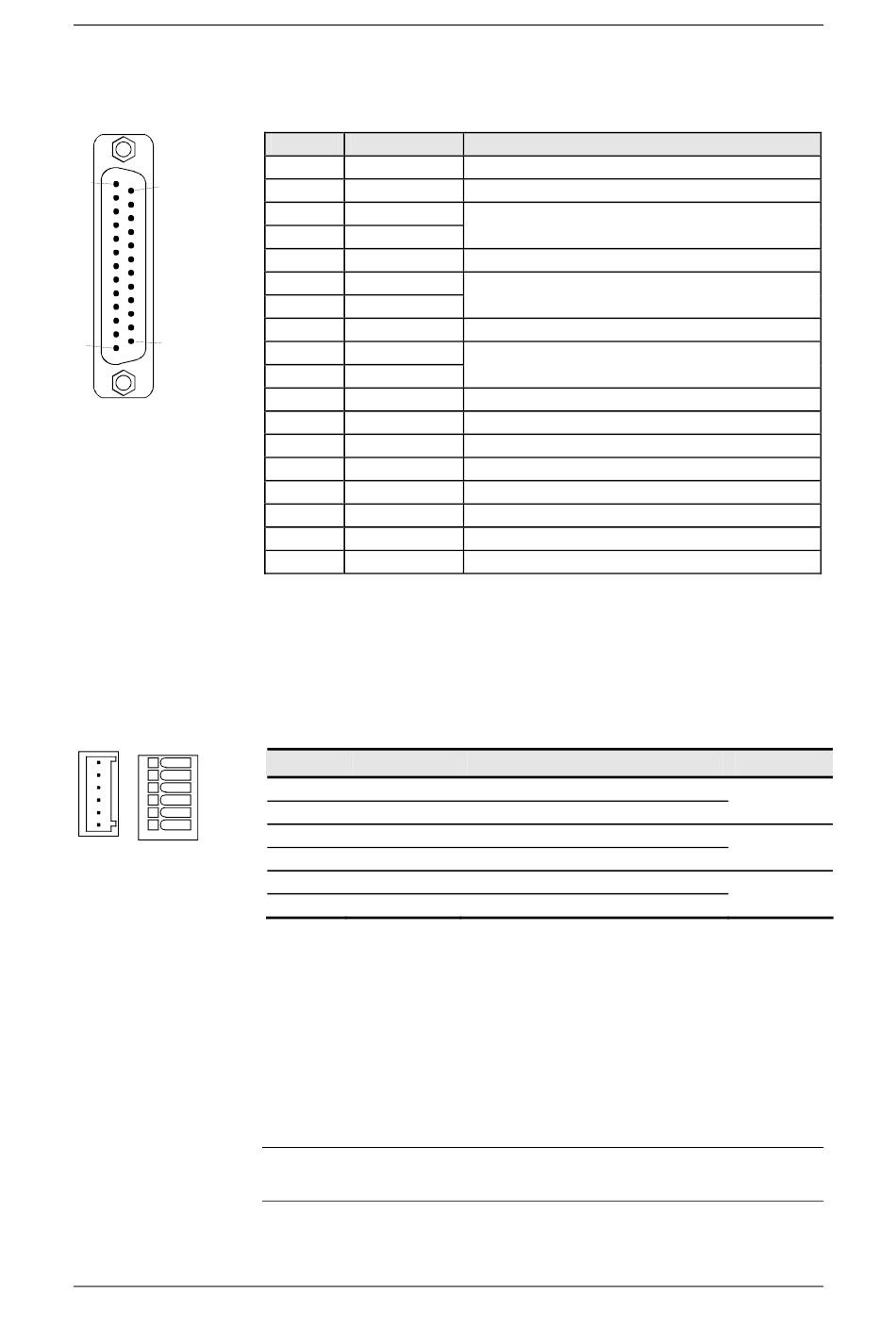

Tabelle 9-4 Pinbelegung am Anschluss X424 für Absolutwert-/Multiturngeber
Am Anschluss X420 können Sie die auf der Optionsbaugruppe
erzeugten Signale der Impulsgebernachbildung abnehmen.
Ein nicht vorhandener Nullimpuls (bei Anschluss eines Multiturngebers)
wird durch die Baugruppe nachgebildet.
Die Nachbildungssignale stehen als Differenzsignale nach der Norm
RS 422 zur Verfügung.
Klemme Bezeichnung
80 A+
81 A-
82 B+
83 B-
84 N+
85 N-
anschließbarer Querschnitt: 0,5 mm² (AWG 20)
Klemme 80 befindet sich im eingebauten Zustand oben.
Tabelle 9-5 Klemmenbelegung Anschluss X420
Nach abgeschlossener Montage der Optionsbaugruppe SBM wird beim
Einschalten des Grundgerätes (Umrichter/Wechselrichter) ein automa-
tischer Selbsttest ausgeführt.
Die Anleitung für die Parametrierung im Schnellverfahren können Sie
der Dokumentation des jeweiligen Grundgerätes entnehmen.
Bedeutung
Geberversorgung 5 / 7,5 / 15 V, Imax = 390 mA
Masse Geberversorgung
1 V
(0,8 V - 1,2 V )
1 V
(0,8 V - 1,2 V )
Baudrate 100 kHz - 2 MHz parametrierbar
RS422
Motortemperaturerfassung PTC / KTY
Sense-Eingang Geberversorgung
RS485
Masse Sense-Eingang Geberversorgung
RS485
Motortemperaturerfassung PTC / KTY
Bedeutung
Impulsgebernachbildung Spur A+
Impulsgebernachbildung Spur A-
Impulsgebernachbildung Spur B+
Impulsgebernachbildung Spur B-
Impulsgebernachbildung Spur Null+
Impulsgebernachbildung Spur Null-
6SE7087-6NX84-0FF5
Optionsbaugruppen SIMOVERT MASTERDRIVES
05.2006
SS
SS
Bereich
RS 422-
Norm
RS 422-
Norm
RS 422-
Norm
