Siemens simovert masterdrives CBP/CBP2 Mode D'emploi page 163

05.2006
X490 – sorties à
relais
X491 - entrée et
sortie analogique,
entrées TOR
NOTA
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
Le bornier comporte les connexions suivantes :
♦ 1 sortie à relais (inverseur)
♦ 3 sorties à relais (contacts NO)
Borne Désignation
38 DO13
39 DO12
40 DO11
41 DO22
42 DO21
43 DO32
44 DO31
45 DO42
46 DO41
Section possible des conducteurs : 1,5 mm
A l'état monté de la carte, le borne 38 se trouve en haut.

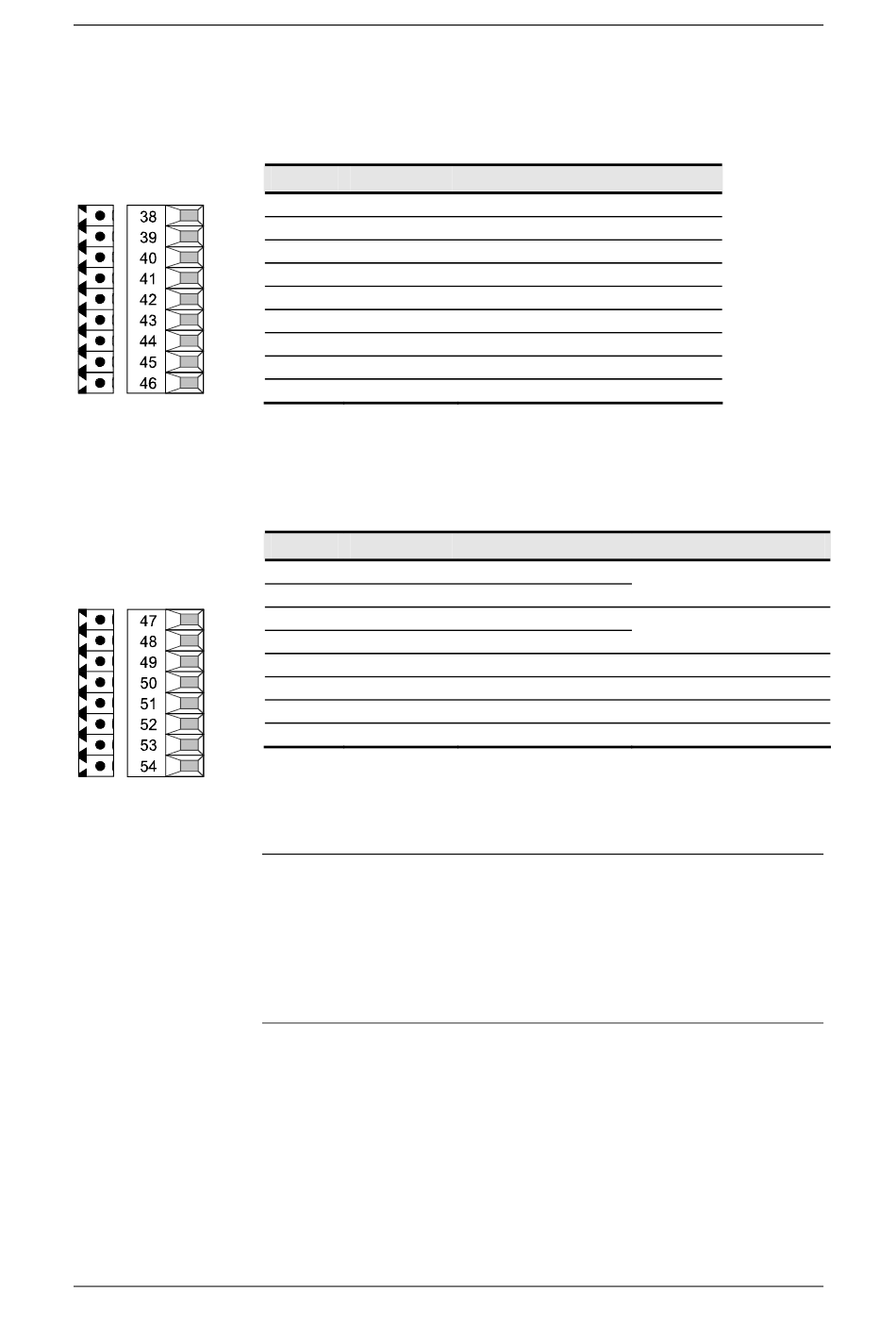

Tableau 6-3 Bornier X490
Borne Désignation
47 AO
48 AOM
49 AI1P
50 AI1N
51 DIM
52 P24AUX
53 DI1
54 DI2
Section possible des conducteurs : 1,5 mm
Tableau 6-4 Bornier X491
La borne P24AUX sert à l'alimentaiton des entrées TOR DI1 et DI2.
Cette borne ne doit en aucun cas être raccordée à l'alimentation 24 V.
Le courant à la borne P24AUX ne doit pas dépasser 150 mA, pour
l'ensemble des cartes optionnelles.
La carte EB2 est un circuit EBTS (extra basse tension de sécurité). Sa
masse est reliée de manière interne au conducteur de protection
(terre).
Cartes optionnelles
Signification
Sortie à relais 1, contact NF
Sortie à relais 1, contact NO
Sortie à relais 1, commun
Sortie à relais 2, contact NO
Sortie à relais 2, commun
Sortie à relais 3, contact NO
Sortie à relais 3, commun
Sortie à relais 4, contact NO
Sortie à relais 4, commun
2
(AWG 16)
Signification
Sortie analogique
Masse sortie analog.
Entrée analogique +
Entrée analogique -
Masse entrée analog.
Alimentation 24 V
Entrée TOR 1
Entrée TOR 2
2
(AWG 16)
EB2 – Carte d'extension 2
Valeur
tension : ± 10 V, 5 mA
courant : ± 20 mA, 500 Ω
tension : ± 10 V, 40 kΩ
courant : ± 20 mA, 250 Ω
0 V
24 V, 150 mA
24 V, 4 kΩ
24 V, 4 kΩ
6-5
