05.2006
7

SBP - Inkrementalgeberbaugruppe

7.1

Beschreibung

Anschließbare
Impulsgeber
Temperatursensor
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
Die Optionsbaugruppe SBP (Sensor Board Pulse) ermöglicht den
Anschluss eines Impulsgebers an die Um- und Wechselrichtermodule.
Sie können alle handelsüblichen Impulsgeber an die Optionsbaugruppe
anschließen.
Die Impulse können als TTL- oder HTL-Pegel bipolar oder unipolar
verarbeitet werden.
Die Auswertung der Gebersignale ist bis zu einer Impulsfrequenz von
410 kHz möglich (4096 Pulse/Umdrehung bei 6000 U/min). Eine
Geberüberwachung durch Auswertung der Kontrollspur ist ebenfalls
möglich.
Die Versorgungsspannung des angeschlossenen Gebers ist auf 5 V
oder 15 V einstellbar.
Zusätzlich zu einem Impulsgeber können Sie einen Temperatursensor
(wahlweise KTY-, PT100 oder PTC- Sensor) zur Überwachung der
Motortemperatur an die Optionsbaugruppe anschließen.
Schalter der
Busabschluss-
widerstände
Spur A, B, Null
Schalter für
Geberversorgung
64poliger
Systemstecker
Befestigungs-
schrauben

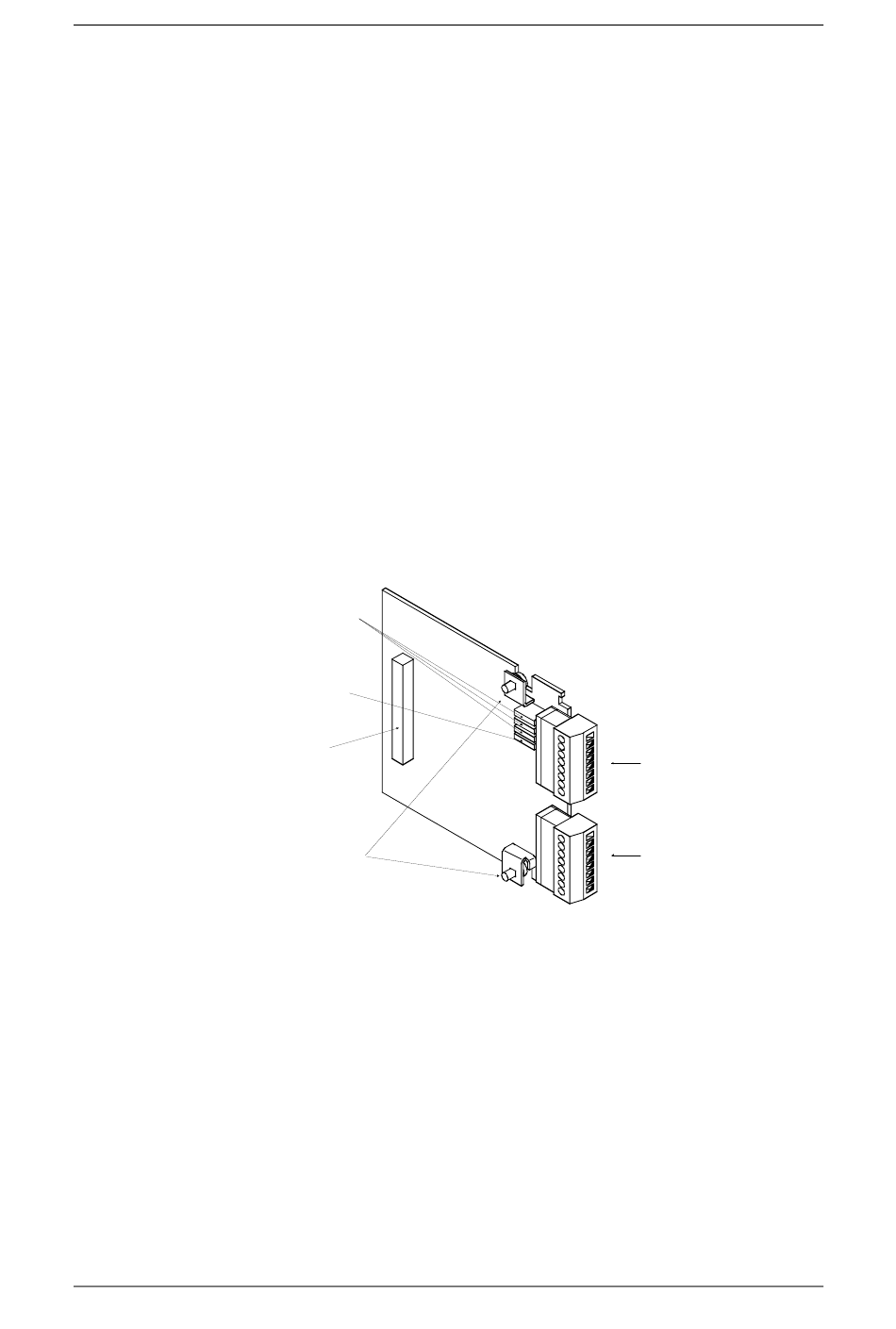

Bild 7-1 Ansicht der Optionsbaugruppe SBP
Optionsbaugruppen
SBP - Inkrementalgeberbaugruppe
S1
X400
X401
7-1
