SBR1/2 – Resolverbaugruppe (nur für MASTERDRIVES Motion Control)
U Sinusspur
t
U Cosinusspur

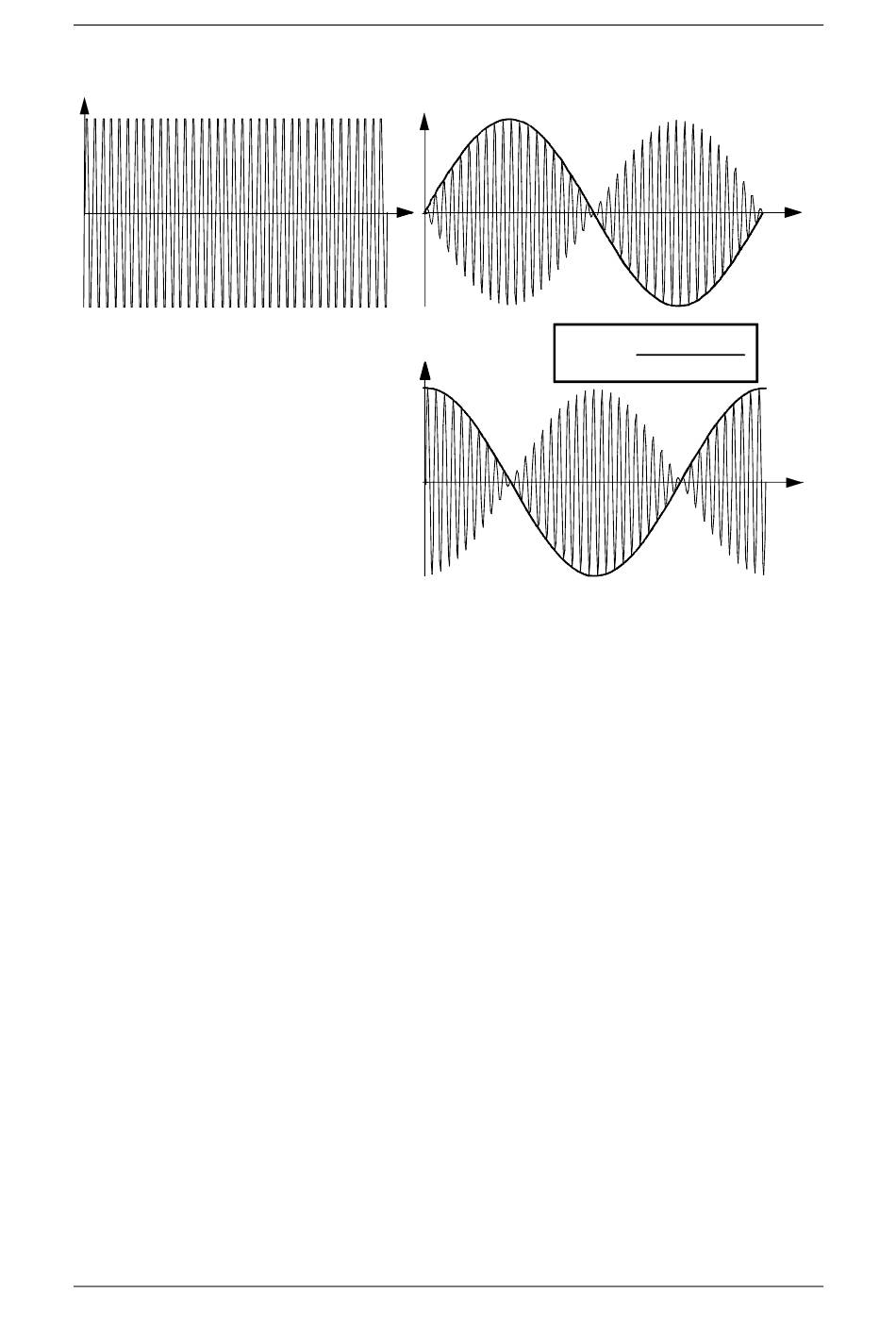

Bild 8-3 Resolver Ausgangssignale
Über einen PLL-Regelkreis ist die Optionsbaugruppe SBR in der Lage,
die Phasenlage des Erregersignals so einzustellen, dass das in den
Ständerwicklungen des Resolver induzierte Sinus- bzw. Cosinus-Signal
immer im Maximum abgetastet wird.
Gleichzeitig wird die Amplitude des Erregersignals an die maximale
Auflösung des internen A/D-Wandlers angepasst. So wird erreicht,
dass der Lagewinkel der Ständerwicklung mit der maximal möglichen
Genauigkeit erfasst wird.
Optionsbaugruppen
U
Sinusspur
α = arctan
U
Cosinusspur
t
t
