SBP - Inkrementalgeberbaugruppe
7.4 Anschließen
HINWEISE

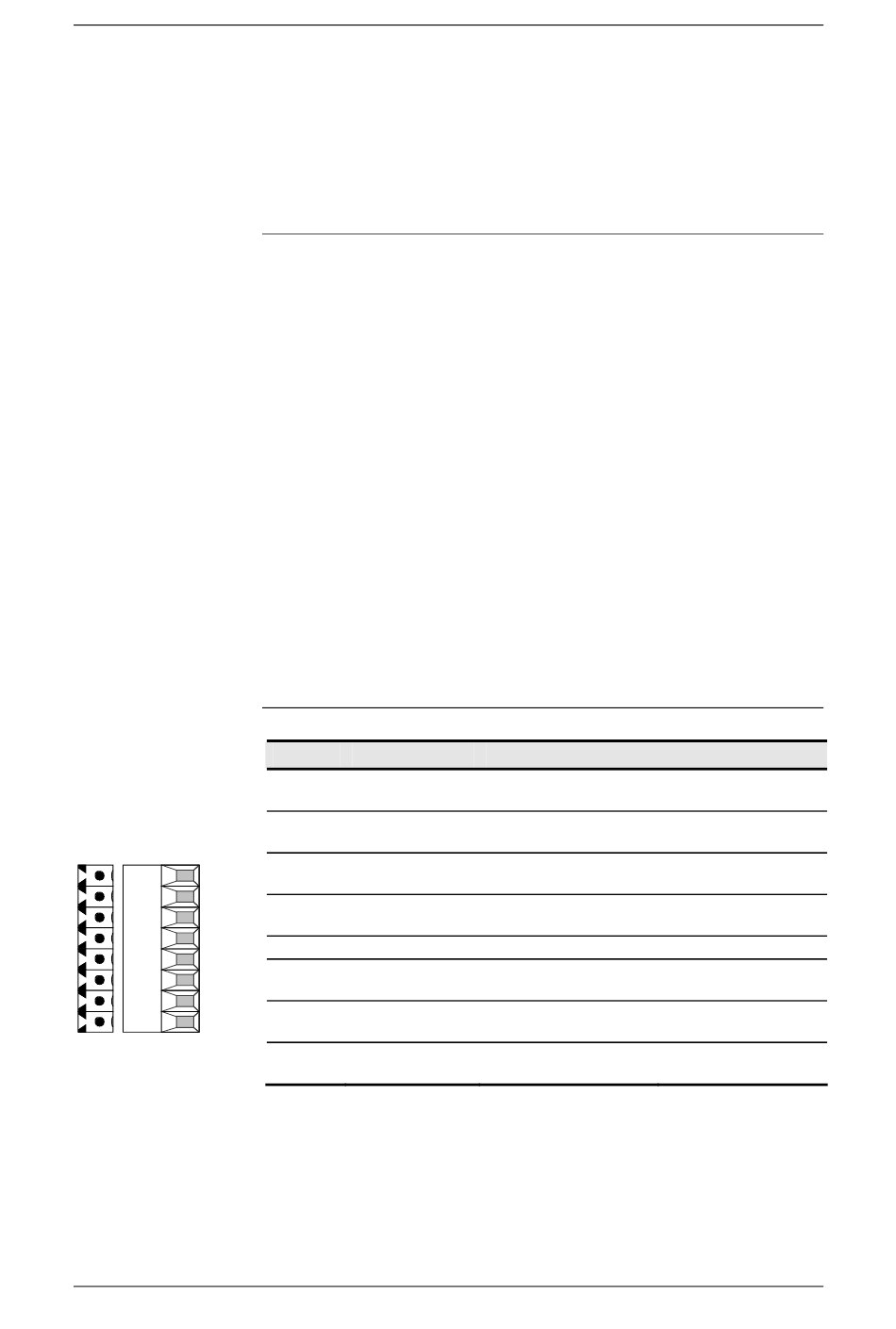

Anschluss X400
60
61
62
63
64
65
66
67
7-4
Die Optionsbaugruppe verfügt über zwei Klemmenleisten für die
Signalleitungen.
Schließen Sie die Signalleitungen an dem entsprechenden Anschluss
an, für die Schirmung ist die Klemme X401/75 vorgesehen.
♦ Die Signaleingänge der Spuren A, B und der Nullspur des Steckers
X401 sind intern mit Busabschlusswiderständen versehen. Diese
sind in der Werkseinstellung eingeschaltet (Schalter S1-1 bis S1-3
geschlossen).
♦ Die Schalter der Busabschlusswiderstände befinden sich auf der
Optionsbaugruppe hinter dem Stecker X400. Von den vier Schaltern
sind die in richtiger Einbaulage oberen drei für die Busabschluss-
widerstände zuständig (in der Reihenfolge A, B, Null, von oben
gezählt).
♦ Die Busabschlusswiderstände sollen normalerweise eingeschaltet
sein. Falls mehrere Baugruppen von einer Quelle aus mit Impulsen
angesteuert werden, dann müssen bis auf den letzten in der Reihe
die Busabschlusswiderstände abgeschaltet werden.
♦ Die Spannungsversorgung für den Geber kann mit dem Schalter
S1-4 abgeschaltet werden. Die Geberversorgung muss dann von
extern erfolgen. In der Werkseinstellung ist die Geberversorgung
aktiviert (S1-4 offen).
♦ Die Anpassung der Spannungsversorgung für den Geber (5 V oder
15 V) erfolgt bei MASTERDRIVES MC über Parameter P150 und
bei MASTERDRIVES VC über Parameter P139 (siehe
Kompendium, Funktionspläne Impulsgeberauswertung).
Klemme Bezeichnung
+ V
60
SS
61 - V
SS
62 - Temp
63 + Temp
64 Masse Grob/Fein
65 Grobimpuls 1
66 Grobimpuls 2
67 Feinimpuls 2
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Klemme 60 befindet sich im eingebauten Zustand oben.
Tabelle 7-2 Anschluss X400
Bedeutung
Stromversorgung
Impulsgeber
Masse für
Stromversorgung
Minus (-) - Anschluss
KTY84/PTC100
Plus (+) - Anschluss
KTY84/PTC100
Masse
Digitaleingang
Grobimpuls 1
Digitaleingang
Grobimpuls 2
Digitaleingang
Feinimpuls 2
6SE7087-6NX84-0FF5
Optionsbaugruppen SIMOVERT MASTERDRIVES
05.2006
Bereich
5 / 15 V
I = 250 mA
max
3 mA
Genauigkeit ±1 %
Siemens AG
