2.2 Anschlüsse vorn

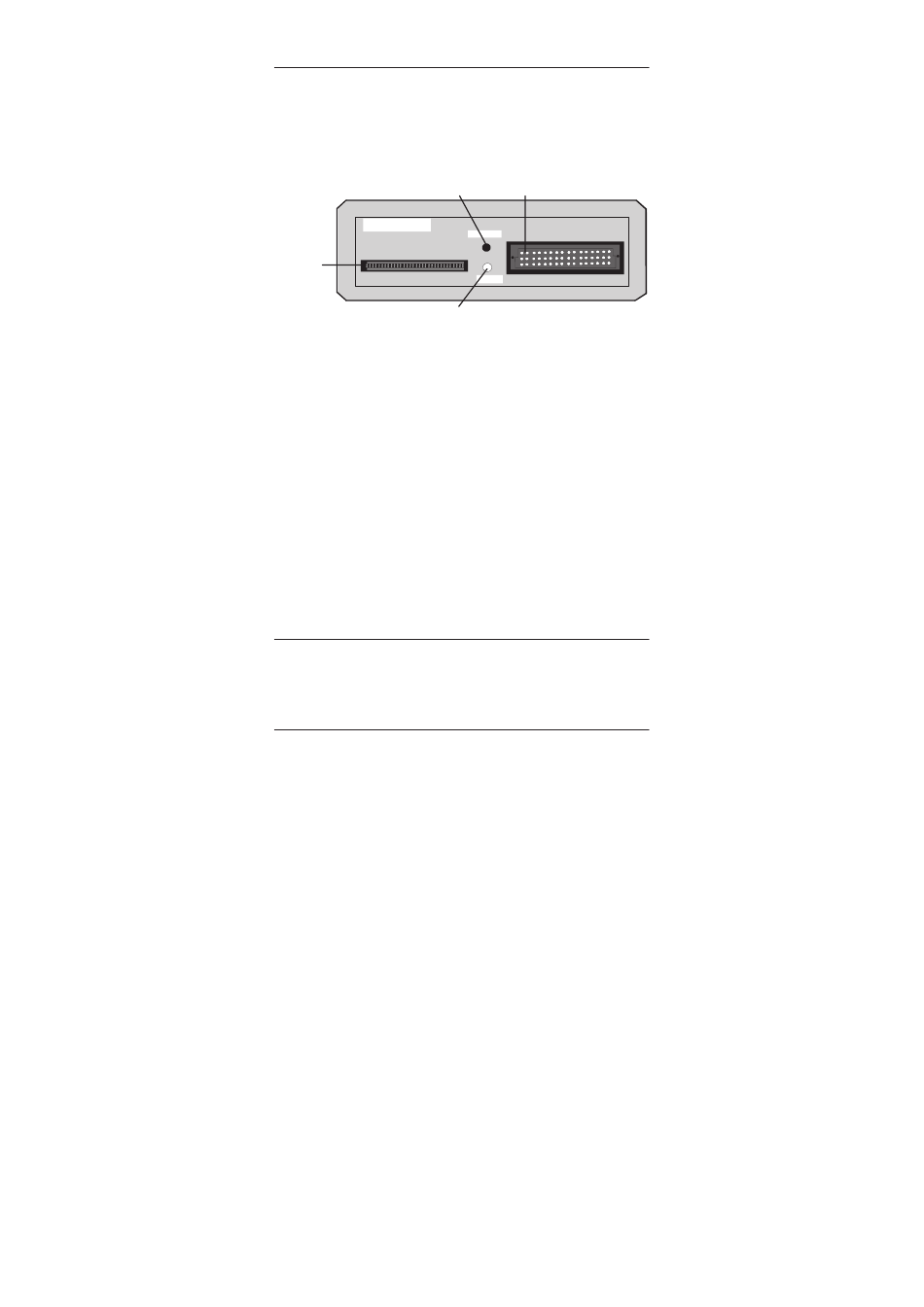

An der Gerätervorderseite befinden sich folgende Anschlüsse:
LED Busy (grün)
SIEMENS
Modul 1
SIMATIC-
Memory-
Cards
LED Busy (gelb)
2.3

Leuchtanzeigen

Bezeichnung Farbe
Power grün
Busy gelb
2.4 Stromversorgung anschließen
Gehen Sie wie folgt vor:
1. Stecken Sie das DC 9V Stromversorgungskabel des Steckernetzteils
auf den DC 9V 3W Stromversorgungsstecker des externen Prommers.
2. Schließen Sie das Steckernetzteil an eine Steckdose Ihrer AC 230 V
bzw. AC 115 V Stromversorgung an.
Hinweis
Das Gerät ist richtig angeschlossen, wenn die grüne Power-LED leuchtet.
Bei Verschmutzung der Kontakte des Steckernetzteils ist eine störungsfreie
Funktion des Prommers nicht mehr gewährleistet.
4
Externer Prommer
SIMATIC S5-Module
Modul 2
Power
Busy
Bedeutung
leuchtet bei vorhandener 9 V Stromversor-
gung
leuchtet während der Dauer von Modulzu-
griffen
Externer Prommer
C79000-K8500-C120-02
