SBR1/2 – Tarjeta del resolver (solo para MASTERDRIVES Motion Control)
Principio de
funcionamiento
8-2
En el resolver se evalúa la posición de una bobina de excitación en el
rotor con relación a dos bobinas en el estator.
Por medio de un transformador giratorio se aplica, al devanado rotórico
del resolver, una señal portadora de alta frecuencia (5...10 kHz). La
corriente de alta frecuencia que fluye por el rotor induce una tensión de
alta frecuencia en las dos bobinas del estator (estas se encuentran
posicionadas en forma rectangular una con respecto a la otra). La
amplitud de la tensión inducida depende de la posición en la que se
encuentre momentáneamente el devanado del rotor (o sea el rotor). La
curva envolvente de la tensión inducida en las bobinas del estator es
una curva de seno o de coseno.
Por la disposición rectangular de las bobinas del estator, una bobina
suministra el valor senoidal y la otra el cosenoidal de la posición
momentánea del rotor. Ambas señales son exploradas por un
convertidor análogo-digital.
Después el software del equipo calcula de esas dos señales, por medio
de funciones trigonométricas, el ángulo de posición α.
El cambio del ángulo de posición α entre dos momentos de exploración
proporciona la velocidad actual del motor.
U
Canal seno
Toma del seno
Devanado
rotórico
Toma del coseno

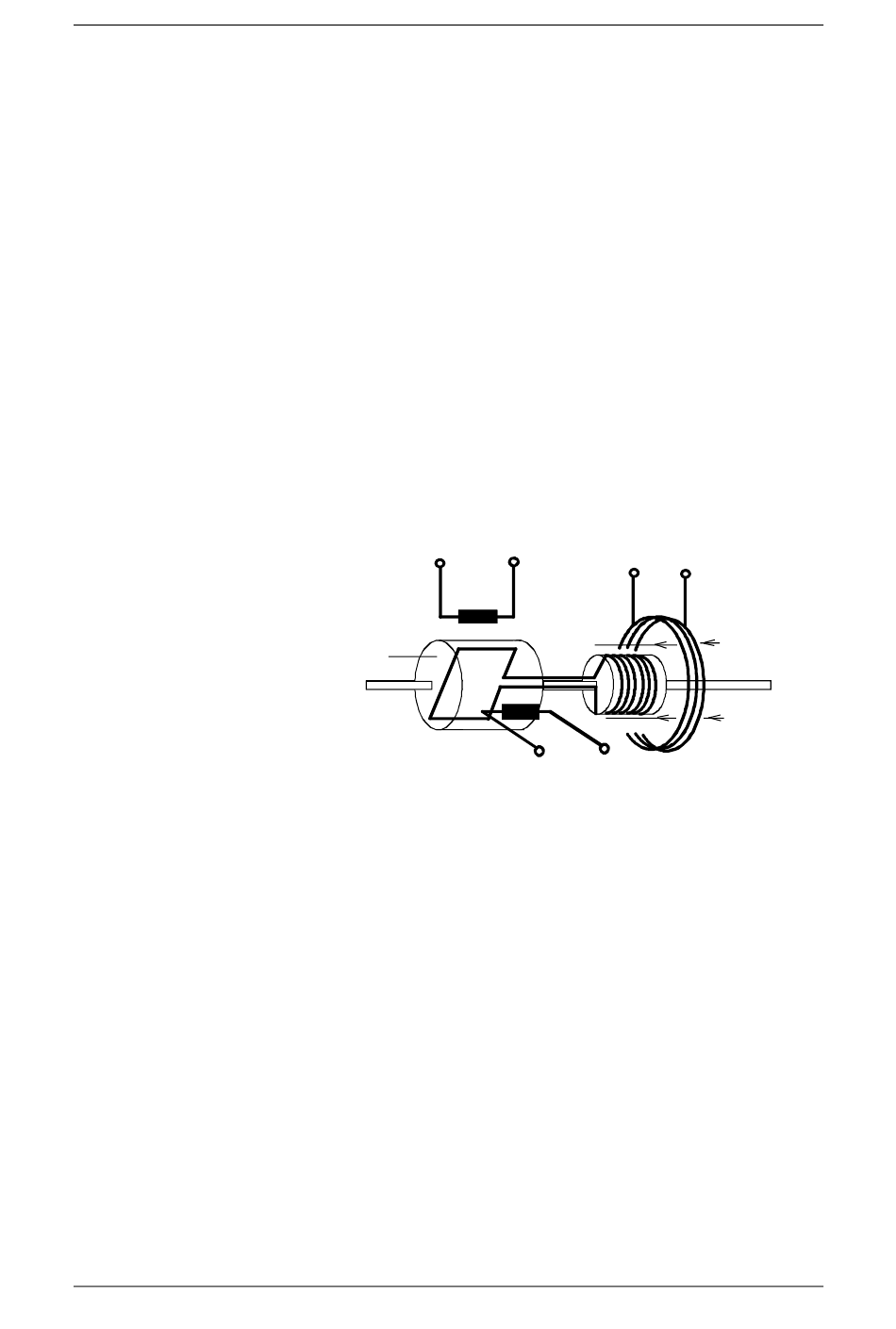

Figura 8-2 Representación esquemática de un resolver
Excitación: 5...10 kHz
Transformador
U
Canal
giratorio
coseno
