X480 - ingressi ed
uscite digitali
ALLARME
X481 - ingressi ed
uscite analogiche
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
Sulla morsettiera si trovano i seguenti allacciamenti:
♦ 3 ingressi digitali
♦ 4 ingressi / uscite digitali bidirezionali

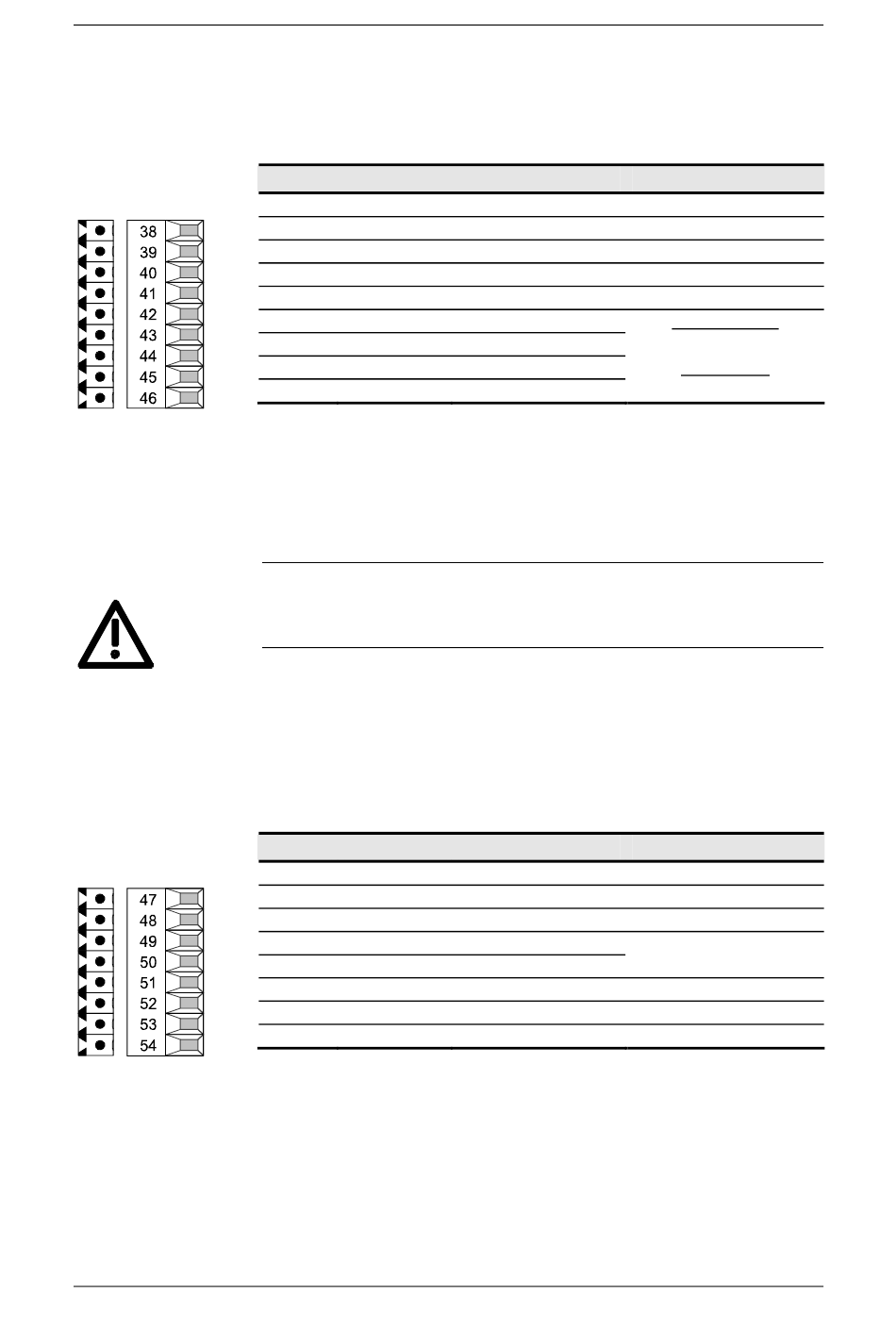

Mors. Sigla
38 M
39 P24ext.
40 DI1
41 DI2
42 DI3
43 DIO1
44 DIO2
45 DIO3
46 DIO4
sezione allacciabile: 1,5 mm² (AWG 16)
I cavi di massa sono protetti con una bobina.
Il morsetto 46 si trova montato sopra.
Tabella 5-3 Assegnazione morsetti allacciamento X480
L'alimentazione esterna 24 V deve essere dimensionata per le correnti
delle uscite digitali.
Sulla morsettiera si trovano i seguenti allacciamenti:
♦ 1 ingresso analogico con segnale differenziale, usabile come
ingresso di corrente e tensione
♦ 2 ingressi analogici (single ended), anche come ingressi digitali
♦ 2 uscite analogiche
Mors. Sigla
47 AO1
48 AO2
49 AOM
50 AI1P
51 AI1N
52 AI2
53 AI3
54 AIM
sezione allacciabile: 1,5 mm² (AWG 16)
I cavi di massa sono protetti con una bobina.
Il morsetto 47 si trova montato sopra.
Tabella 5-4 Assegnazione morsetti allacciamento X481
Schede opzionali
Significato
massa digitale
alimentazione est. 24V
ingresso digitale 1
ingresso digitale 2
ingresso digitale 3
ingresso/uscita digit. 1
ingresso/uscita digit. 2
ingresso/uscita digit. 3
ingresso/uscita digit. 4
Significato
uscita analogica 1
uscita analogica 2
massa uscita analog.
ingresso analogico 1 +
ingresso analogico 1 -
ingresso analogico 2
ingresso analogico 3
massa ingresso anal.
EB1 – Expansion Board 1
Campo
0 V
+20 V ... +33 V
24 V, Ri = 4 kΩ
24 V, Ri = 4 kΩ
24 V, Ri = 4 kΩ
come ingresso:
24 V, 4 kΩ
come uscita:
P24est. - 2,5 V, 100 mA
Campo
± 10 V, 5 mA
± 10 V, 5 mA
0 V
tensione: ± 10 V, 40 kΩ
corrente: ± 20 mA, 250 Ω
± 10 V, 40 kΩ
± 10 V, 40 kΩ
0 V
5-5
