SBR1/2 – Tarjeta del resolver (solo para MASTERDRIVES Motion Control)
U
t
U

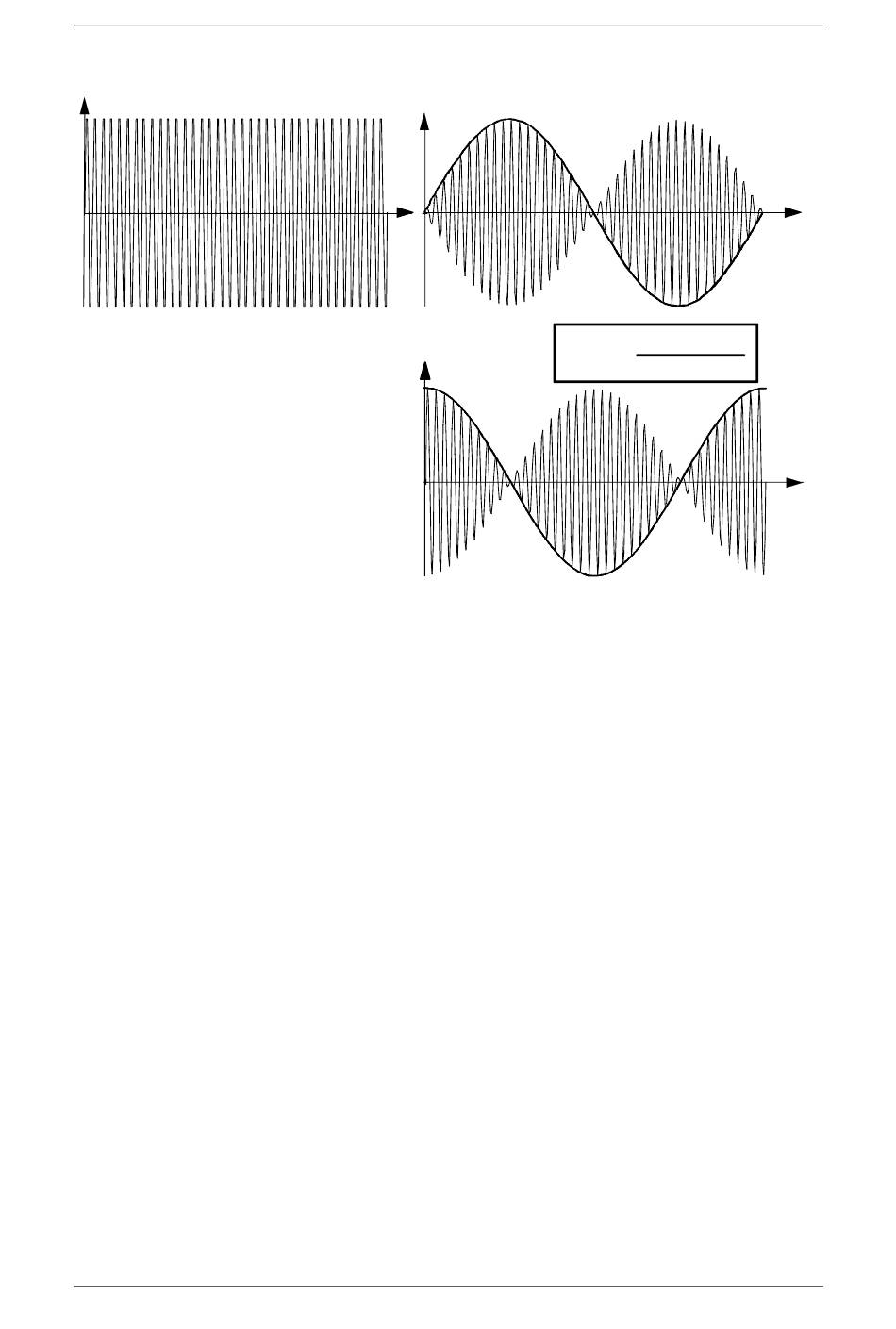

Figura 8-3 Señales de salida del resolver
La tarjeta opcional SBR, por medio de un bucle de regulación PLL, está
en la capacidad de ajustar la posición de fase de la señal de excitación
de tal modo que las señales de seno o coseno (inducidas en las
bobinas del estator del resolver), son exploradas siempre en el punto
máximo.
A la vez, la amplitud de la señal de excitación es adaptada a la máxima
resolución del convertidor A/D interno. Así se logra que el ángulo de
posición del devanado del estator sea detectado con la mayor precisión
posible.
Tarjetas opcionales
canal seno
α = arctan
canal coseno
