X490 – Salidas de
relé
X491 - Entrada y
salida analógicas,
entradas digitales
INDICACION
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
En el regletero de bornes se encuentran las siguientes conexiones:
♦ 1 salida de relé (contacto conmutador)
♦ 3 salidas de relé (contacto de cierre)
Borne Denominación
38 DO13
39 DO12
40 DO11
41 DO22
42 DO21
43 DO32
44 DO31
45 DO42
46 DO41
Sección conectable: 1,5 mm
Cuando el aparato está montado, el borne 38 se encuentra arriba.

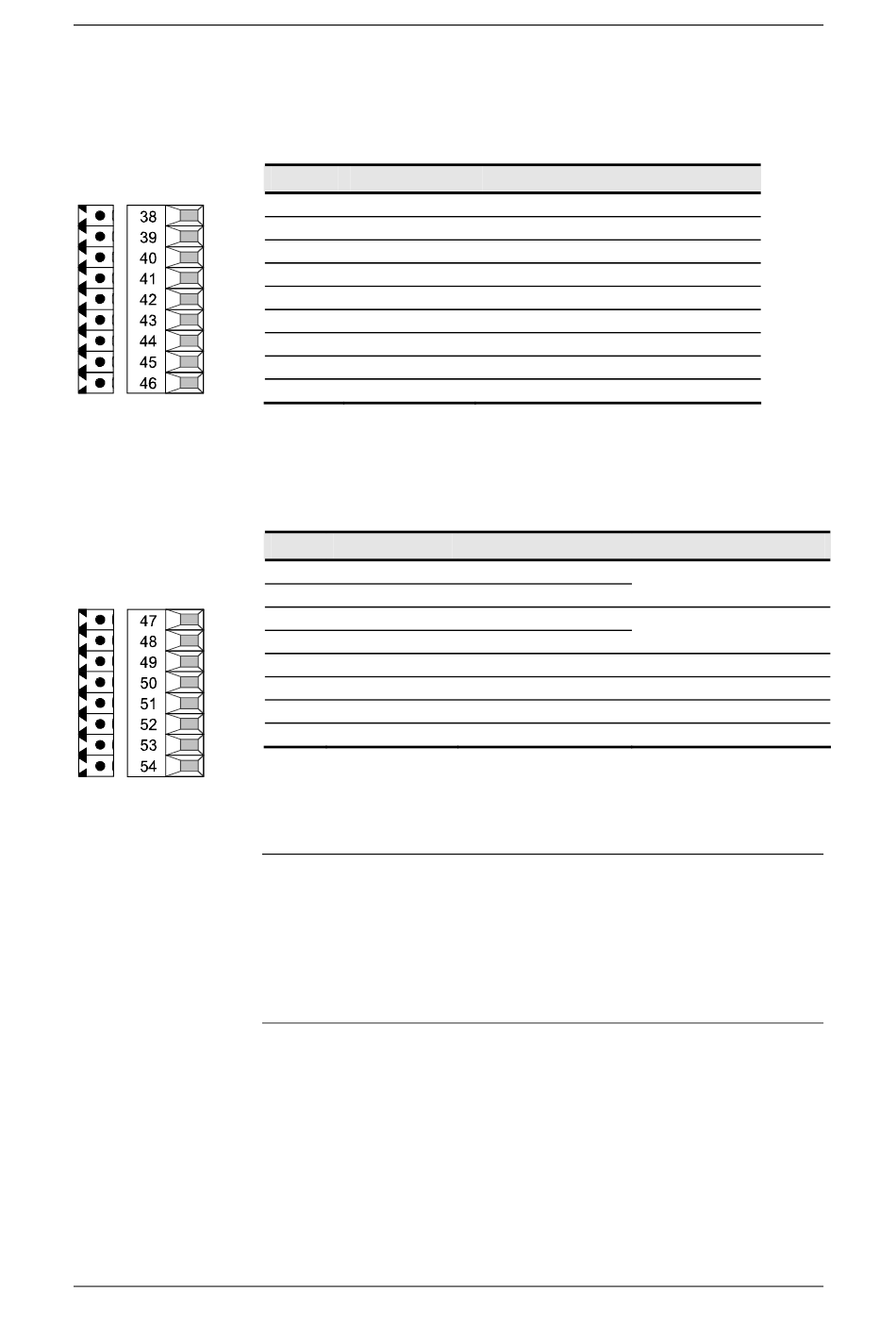

Tabla 6-3 Asignación de bornes , conexión X490
Borne Denominación
47 AO
48 AOM
49 AI1P
50 AI1N
51 DIM
52 P24AUX
53 DI1
54 DI2
Sección conectable: 1,5 mm
Tabla 6-4 Asignación de bornes , conexión X491
La conexión P24AUX sirve para alimentar las entradas digitales DI1 y
DI2. En esos bornes no se debe conectar ninguna alimentación externa
de 24V. Contando todas las tarjetas opcionales, P24AUX no debe
suministrar más de 150 mA.
La tarjeta EB2 está realizada como circuito tipo PELV (Protective Extra
Low Voltage). La masa de la EB2 está conectada al conductor
protector (tierra) internamente en la unidad.
Tarjetas opcionales
Significado
Salida de relé 1, contacto ruptor
Salida de relé 1, contacto d.cierre
Salida de relé 1, cont.d.referencia
Salida de relé 2, contacto d.cierre
Salida de relé 2, cont.d.referencia
Salida de relé 3, contacto d.cierre
Salida de relé 3, cont.d.referencia
Salida de relé 4, contacto d.cierre
Salida de relé 4, cont.d.referencia
2
(AWG 16)
Significado
Salida analógica
Masa salida analógica
Entrada analógica +
Entrada analógica -
Masa entrada digital
Alimentación de 24 V
Entrada digital 1
Entrada digital 2
2
(AWG 16)
EB2 – Expansion Board 2
Campo
Tensión: ± 10 V, 5 mA
Intensid: ± 20 mA, 500 Ω
Tensión: ± 10 V, 40 kΩ
Intensid: ± 20 mA, 250 Ω
0 V
24 V, 150 mA
24 V, 4 kΩ
24 V, 4 kΩ
