05.2006
Connettore
NOTA
Resistenze di
chiusura del bus
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
L'allacciamento dei cavi deve avvenire mediante il connettore
PROFIBUS, perchè in questo connettore vi sono le resistenze di
chiusura del bus.
I connettori PROFIBUS con sezioni d'uscita diverse che possono
essere utilizzati sono illustrati sotto.

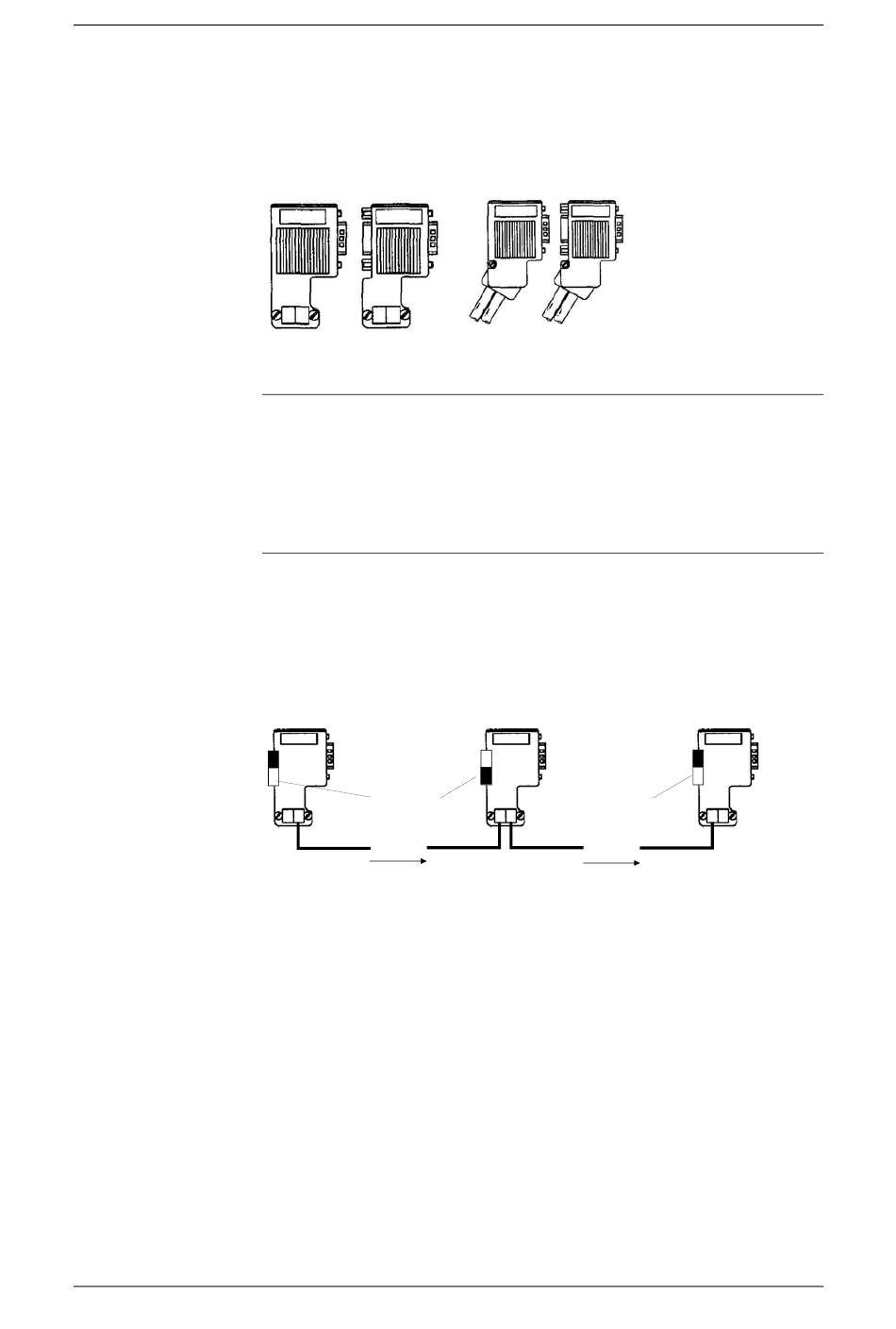

Fig. 2-4 Connettori PROFIBUS
Spina PROFIBUS con partenza a 90°:
– Nell'apparecchio Kompakt queste spine non possono essere
inserite nei posti di montaggio E e G
– Inserendo queste spine in apparecchi KompaktPLUS nei posti di
montaggio A e B si possono avere disturbi al contorno.
(Vedi Compendio, capitolo "PROFIBUS", paragrafo "Allacciamento
della CBP al PROFIBUS".)
Nel primo e nell'ultimo partecipante nella linea le resistenze di chiusura
devono essere inserite, altrimenti la trasmissione dati non funziona
correttamente.
Lo schermo del cavo deve essere grande e applicato a entrambi i lati.
primo partecipante bus
on
off
chiusura bus
dal precedente
partecipante bus
Fig. 2-5 Posizione delle resistenze di chiusura di bus
solo CBP2:
assegnazione Pin X448 per l'allacciamento a USS.
Gli allacciamenti sono elettricamente isolati.
Schede opzionali
CBP/CBP2 – Scheda di comunicazione PROFIBUS
ultimo partecipante bus
on
off
chiusura bus
al prossimo
partecipante bus
on
off
2-5
