X480 - Digitalein-
und ausgänge
WARNUNG
X481 - Analogein-
und ausgänge
Siemens AG 6SE7087-6NX84-0FF5
SIMOVERT MASTERDRIVES
Auf der Klemmleiste befinden sich folgende Anschlüsse:
♦ 3 Digitaleingänge
♦ 4 bidirektionale Digitalein- /ausgänge

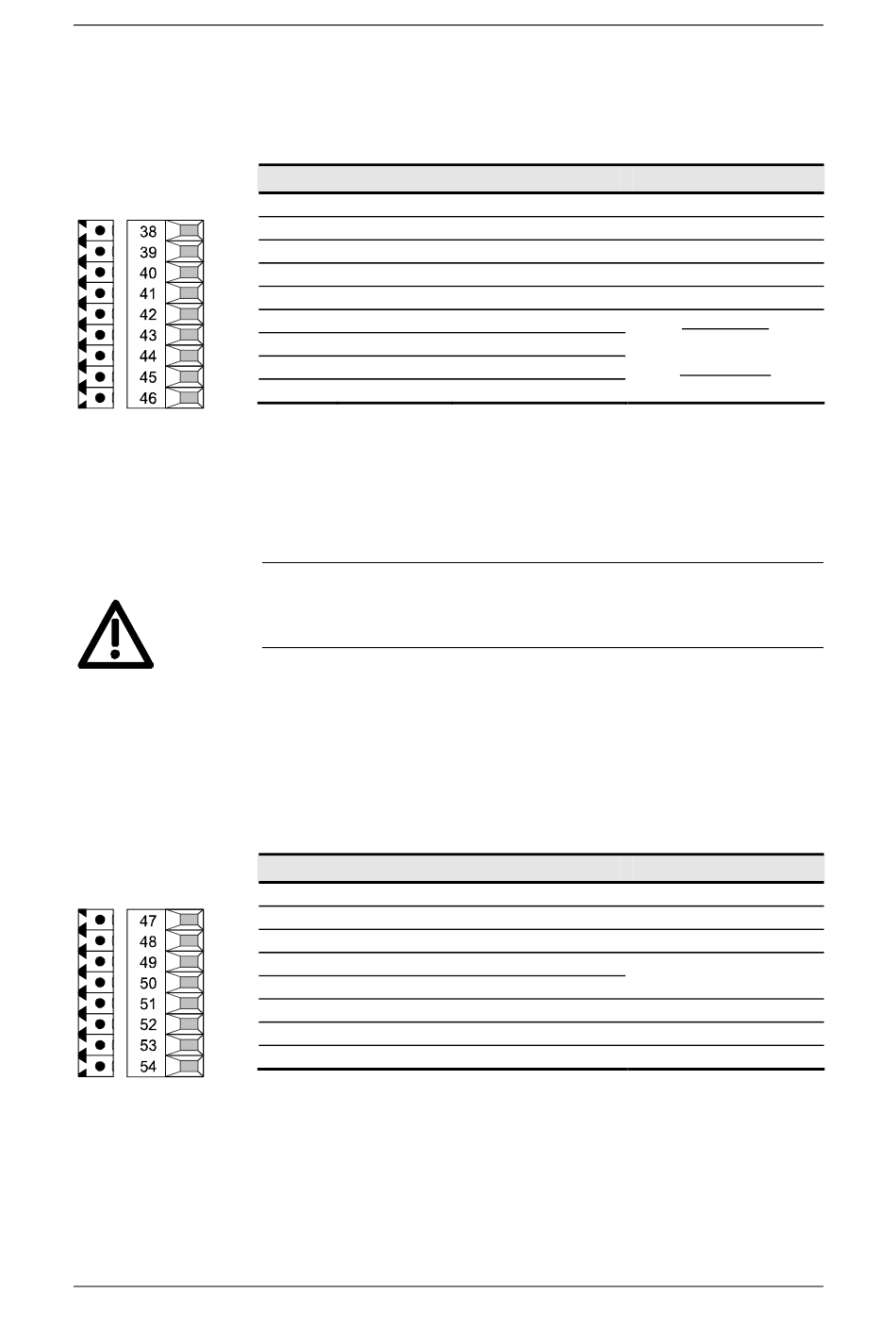

Klemme Bezeichnung
38 M
39 P24ext.
40 DI1
41 DI2
42 DI3
43 DIO1
44 DIO2
45 DIO3
46 DIO4
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Die Masseleitungen sind mit einer Drossel geschützt.
Klemme 46 befindet sich im eingebauten Zustand oben.
Tabelle 5-3 Klemmenbelegung Anschluss X480
Die externe 24 V-Versorgung muss für die Ströme der Digitalausgänge
ausgelegt werden.
Auf der Klemmleiste befinden sich folgende Anschlüsse:
♦ 1 Analogeingang mit Differenzsignal, verwendbar als Strom- und
Spannungseingang
♦ 2 Analogeingänge (single ended), auch als Digitaleingänge
verwendbar
♦ 2 Analogausgänge
Klemme Bezeichnung
47 AO1
48 AO2
49 AOM
50 AI1P
51 AI1N
52 AI2
53 AI3
54 AIM
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Die Masseleitungen sind mit einer Drossel geschützt
Klemme 47 befindet sich im eingebauten Zustand oben.
Tabelle 5-4 Klemmenbelegung Anschluss X481
Optionsbaugruppen
EB1 – Klemmenerweiterungsbaugruppe
Bedeutung
Masse Digital
ext. 24 V-Versorgung
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Digitalein-/ ausgang 1
Digitalein-/ ausgang 2
Digitalein-/ ausgang 3
Digitalein-/ ausgang 4
Bedeutung
Analogausgang 1
Analogausgang 2
Masse Analogausgang
Analogeingang 1 +
Analogeingang 1 -
Analogeingang 2
Analogeingang 3
Masse Analogeingang
Bereich
0 V
+20 V ... +33 V
24 V, Ri = 4 kΩ
24 V, Ri = 4 kΩ
24 V, Ri = 4 kΩ
als Eingang:
24 V, 4 kΩ
als Ausgang:
P24ext. - 2,5 V, 100 mA
Bereich
± 10 V, 5 mA
± 10 V, 5 mA
0 V
Spannung: ± 10 V, 40 kΩ
Strom: ± 20 mA, 250 Ω
± 10 V, 40 kΩ
± 10 V, 40 kΩ
0 V
