SLB – SIMOLINK-Baugruppe
Funktionsweise
Datenverkehr
Telegrammzugriff
Spannungs-
versorgung
HINWEIS
4-2
Zur Information über den aktuellen Betriebszustand, verfügt die
Optionsbaugruppe über drei Anzeige-LED.
Systemstecker
Befestigungsschraube

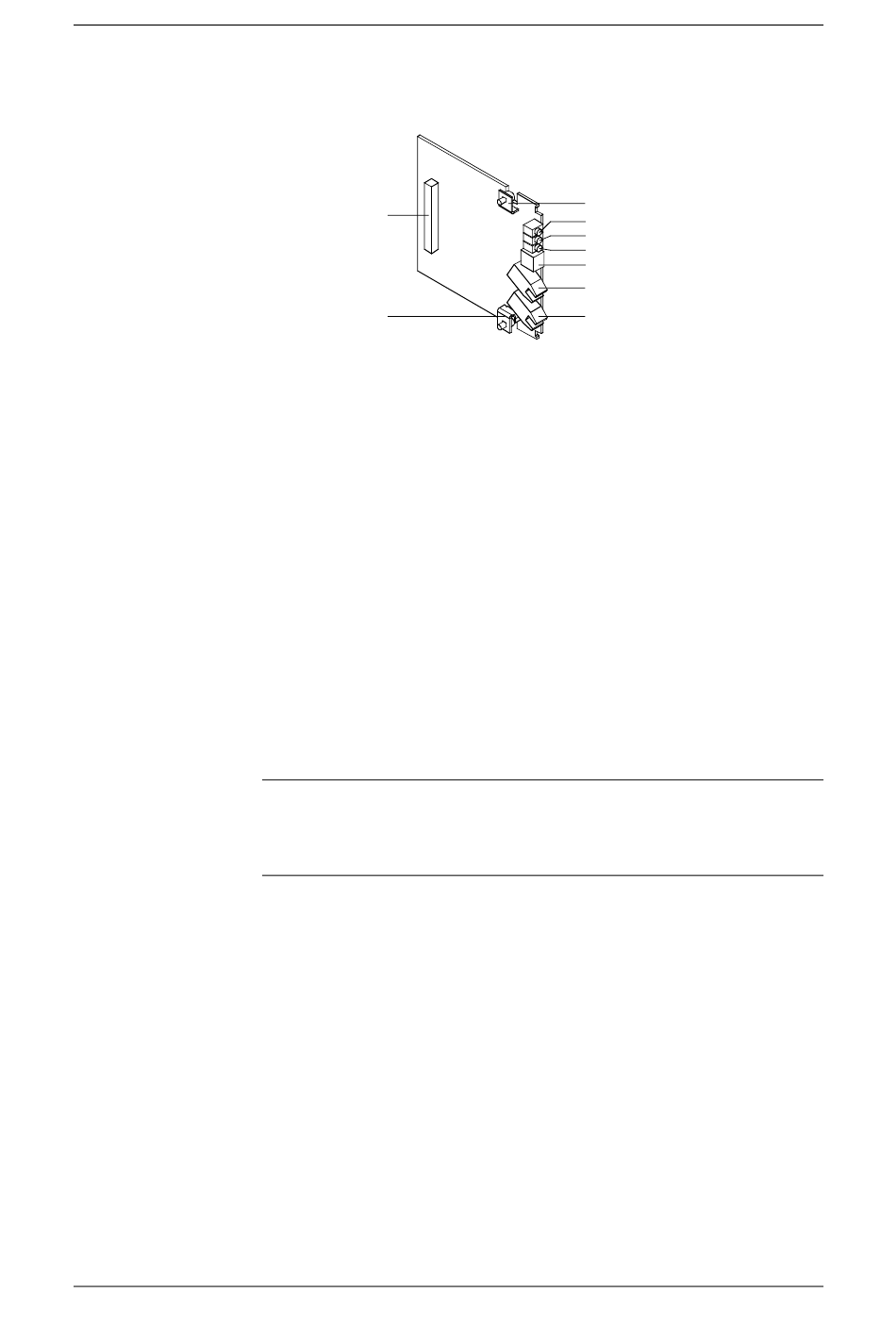

Bild 4-2 Ansicht der Optionsbaugruppe SLB
Die Optionsbaugruppe SLB ist die Anbindung der Um-/Wechselrichter
an den SIMOLINK. Sie kann als SIMOLINK-Dispatcher oder als
SIMOLINK-Transceiver eingesetzt werden. Die Umschaltung der
Funktionalität wird durch Parametrierung festgelegt.
Die Optionsbaugruppe liest alle Telegramme am SIMOLINK mit und
speichert die ausgewählten Telegramme in einen Empfangsspeicher.
Für die Telegramme die geändert werden sollen, bzw. neu generiert
werden, ist ebenfalls ein getrennter Speicherbereich vorhanden.
Die gespeicherten Telegramme werden in Doppelwort-Konnektoren
abgelegt. Für jedes der acht gespeicherten Telegramme steht ein
eigener Konnektor zur Verfügung. Die Ausgangstelegramme werden in
BICO-Parametern abgelegt.
Die Optionsbaugruppe kann sowohl intern vom Um-/Wechselrichter
aus, als auch extern mit der notwendigen Betriebsspannung versorgt
werden. Der externen Spannungsversorgung wird dabei Vorrang einge-
räumt. Die Umschaltung erfolgt automatisch auf der Optionsbaugruppe.
Die externe Spannungsversorgung darf nicht während des Busbetrie-
bes umgeschaltet werden. Bei der automatischen Umschaltung der
Spannungsversorgung wird auf der Optionsbaugruppe ein Rücksetz-
signal generiert, durch das einige Telegramme verloren gehen.
Befestigungsschraube
LED (grün)
LED (rot)
LED (gelb)
X470 externe 24 V-Spannungsversorgung
SIMOLINK Ausgang (hellgrau)
SIMOLINK Eingang (dunkelgrau)
6SE7087-6NX84-0FF5
