13. Inverser la procédure pour réinstaller. À l'aide d'une clé dynamométrique, serrer chaque tige de montage du système
d'ancrage à 60 ± 10 pi-lb (81 ± 14 Nm).
14. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u p p a a l l i i e e r r d d e e v v e e r r r r o o u u i i l l l l a a g g e e d d e e l l ' ' e e n n s s e e m m b b l l e e d d e e t t r r a a n n s s f f e e r r t t
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé hexagonale de 5/32 po
P P r r o o c c é é d d u u r r e e : :
1. Retirer le chariot. Voir Retrait du chariot (page 58).
2. Retirer l'ensemble de transfert. Voir Retrait de l'ensemble de transfert (page 58).
3. À l'aide d'une clé à six pans de 5/32 po, retirer les quatre vis d'assemblage à tête plate (A) qui fixent le capuchon du
dispositif de verrouillage de l'ensemble de transfert (B) à l'extrusion du système d'ancrage (Figure 52). Conserver les
vis.
4. Retirer et conserver l'obturateur du dispositif de verrouillage de l'ensemble de transfert (B).
5. Retirer l'ensemble de broche du dispositif de verrouillage de l'ensemble de transfert (C), le ressort de compression (D)
et la surface de frottement en bronze (E) de l'extrusion de l'ancrage. Jeter la surface de frottement en bronze.
Conserver la broche et le ressort.
6. Nettoyer soigneusement l'ensemble de broche du dispositif de verrouillage de l'ensemble de transfert (C) et le ressort
de compression (D).
7. Installer le palier en bronze (D), le ressort de compression (D) et l'ensemble de broche du dispositif de verrouillage de
l'ensemble de transfert (C) fournis dans l'extrusion de l'ancrage.
R R e e m m a a r r q q u u e e - - Avant la réinstallation, graisser la broche du dispositif de verrouillage de l'ensemble de transfert avec un
lubrifiant au disulfure de molybdène (6390-001-263).
FR
92

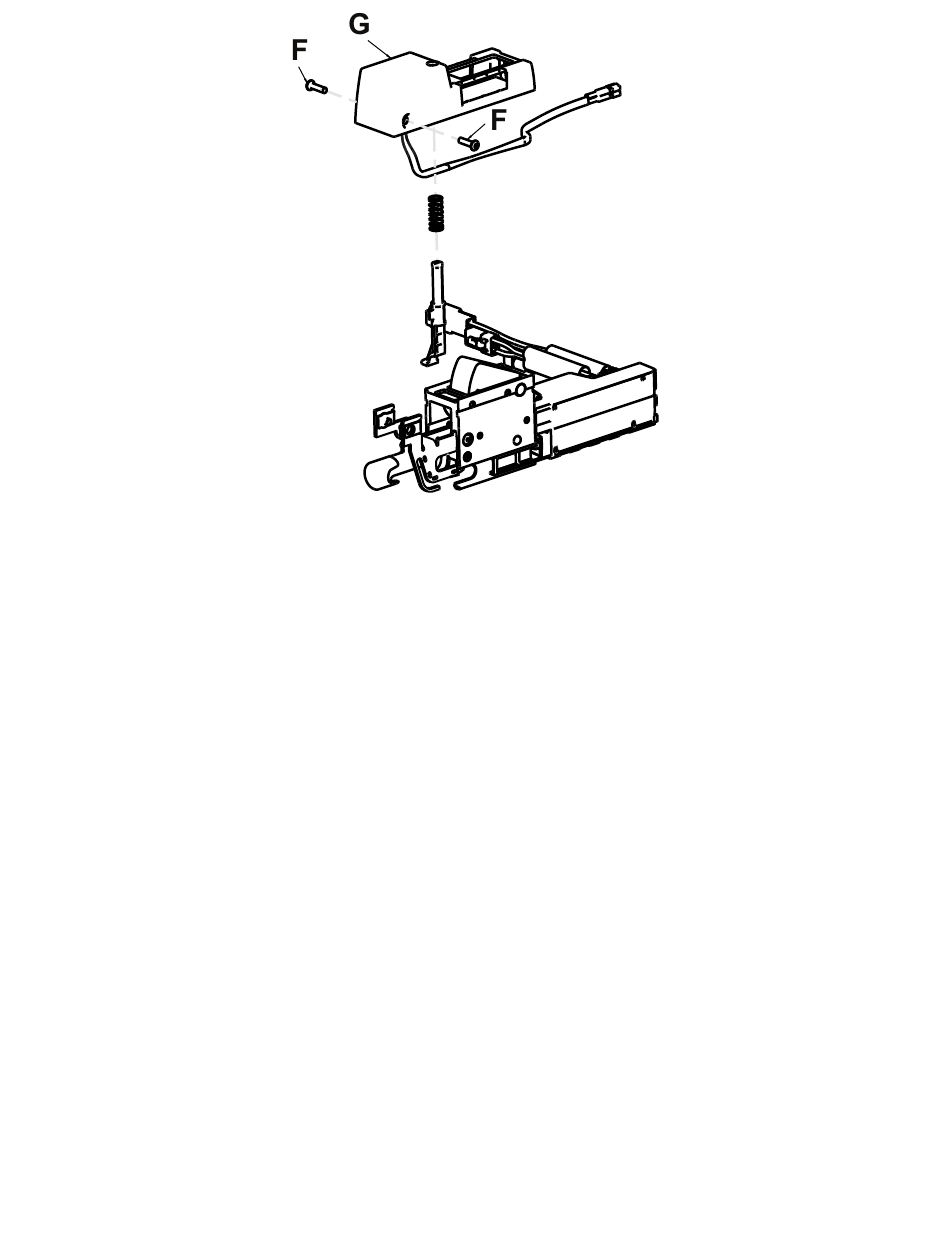

F F i i g g u u r r e e 5 5 1 1 – – R R e e t t i i r r e e r r l l ' ' e e n n s s e e m m b b l l e e d d e e b b o o î î t t i i e e r r d d ' ' a a n n c c r r a a g g e e
6390-009-007 Rev AA.1
