R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l ' ' e e n n s s e e m m b b l l e e d d e e c c a a r r t t e e d d e e c c o o m m m m a a n n d d e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé hexagonale de 3/32 po
•
Système DES
A A V V E E R R T T I I S S S S E E M M E E N N T T - - Toujours prendre des précautions contre les décharges électrostatiques lors de la manipulation de
l'ensemble de carte de commande. Pour plus d'informations sur la protection contre les décharges électrostatiques,
contacter le support technique de Stryker au (800) 327-0770.
P P r r o o c c é é d d u u r r e e : :
1. Retirer l'ensemble de bouton de déblocage manuel. Voir Remplacement de l'ensemble de bouton de déblocage manuel
(page 62).
2. À l'aide d'une clé à six pans de 3/32 po, desserrer (ne pas retirer) les deux vis (A) qui fixent l'ensemble de câble
principal (B) à l'ensemble de carte de commande (Figure 15).
3. Débrancher tous les autres câbles de l'ensemble de carte de commande (C). Retirer et jeter l'ensemble de carte de
commande (Figure 15).
R R e e m m a a r r q q u u e e - - Ne pas éliminer avec les déchets municipaux non triés. Prendre contact avec le distributeur local pour
s'informer des systèmes de retour ou de collecte disponibles dans le pays.
4. Aligner les languettes de l'ensemble de la carte de commande sur les trous du bac inférieur, gauche pour installer le
nouvel ensemble de carte de commande. S'assurer de bien acheminer tous les câbles.
5. Inverser la procédure pour réinstaller.
6. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l ' ' i i n n t t e e r r r r u u p p t t e e u u r r m m a a r r c c h h e e / / a a r r r r ê ê t t p p r r i i n n c c i i p p a a l l
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Tournevis à douille 1/32 po
FR
64
A

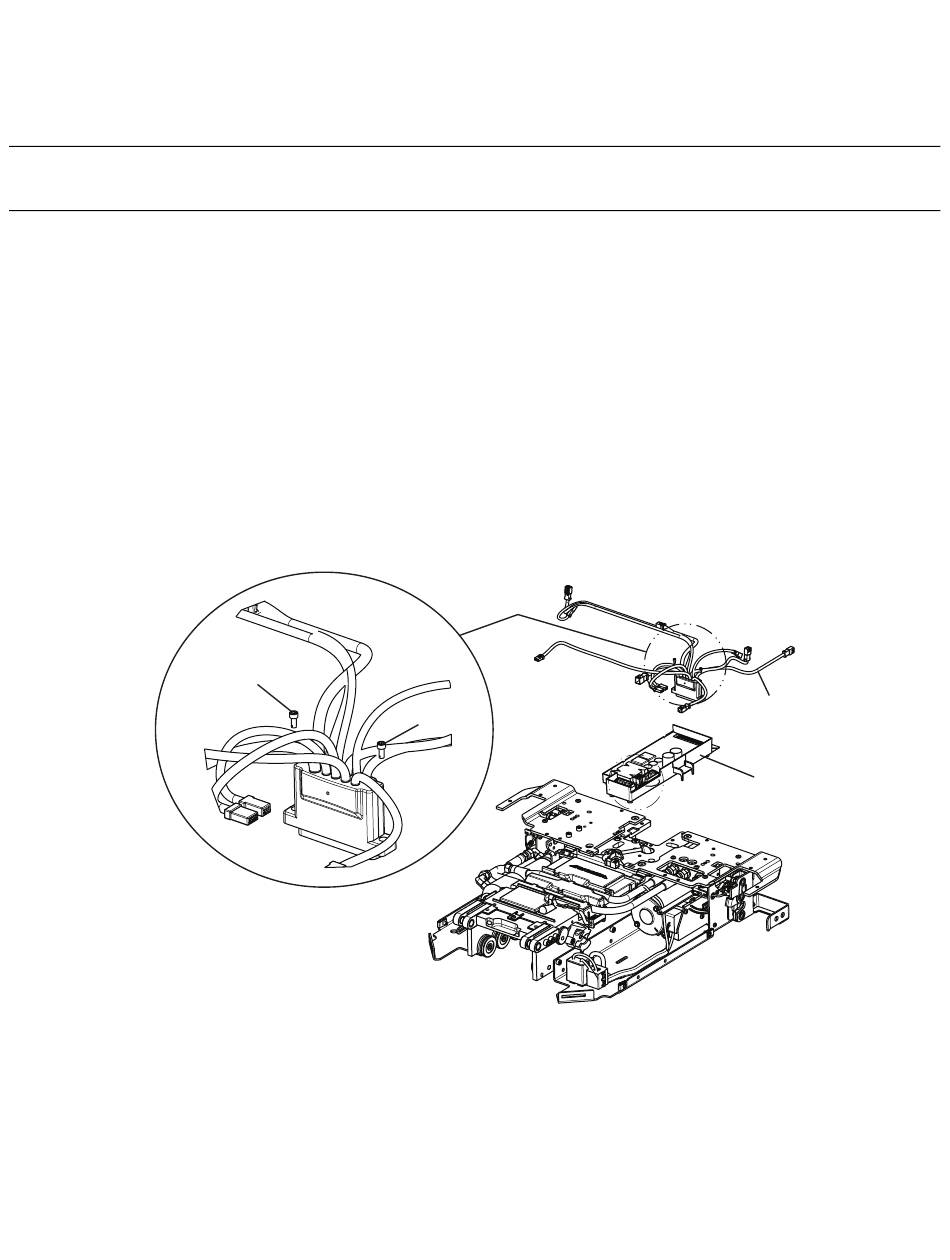

F F i i g g u u r r e e 1 1 5 5 – – E E n n s s e e m m b b l l e e d d e e c c a a r r t t e e d d e e c c o o m m m m a a n n d d e e
A
B
C
6390-009-007 Rev AA.1
