• Ne pas éliminer avec les déchets municipaux non triés. Prendre contact avec le distributeur local pour s'informer des
systèmes de retour ou de collecte disponibles dans le pays.
10. Inverser la procédure pour réinstaller.
11. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u c c a a p p t t e e u u r r d d e e p p o o s s i i t t i i o o n n d d u u c c h h a a r r i i o o t t ( ( T T P P S S ) )
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé Torx T25
•
Clé à six pans de 1/8 po
•
Clé à six pans de 5/32 po
•
Clé à cliquet de 1/4 po
P P r r o o c c é é d d u u r r e e : :
1. Retirer le chariot. Voir Retrait du chariot (page 58).
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. Débrancher le câble TPS (A) de l'ensemble de câble principal (Figure 28).
4. À l'aide d'une clé à six pans de 5/32 po, desserrer (ne pas retirer) la vis d'assemblage à six pans creux (B) qui fixe le
bras du mécanisme du chariot (Figure 29).
5. À l'aide d'une clé à six pans de 1/8 po, retirer la vis d'assemblage à tête plate (C) qui fixe le maillon au bras du
mécanisme du chariot et retirer le pivot du mécanisme du chariot (D) (Figure 29). Conserver la vis.
6. À l'aide d'une clé à six pans de 1/8 po, desserrer (ne pas retirer) la vis d'assemblage à tête plate (E) qui fixe le maillon
avant (F) au bras du mécanisme du chariot. Faire pivoter le bras du mécanisme du chariot et le sortir (Figure 29).
R R e e m m a a r r q q u u e e - - Tourner le maillon pour retirer le pivot. Pendant le retrait, faire attention à l'orientation du pivot.
FR
74

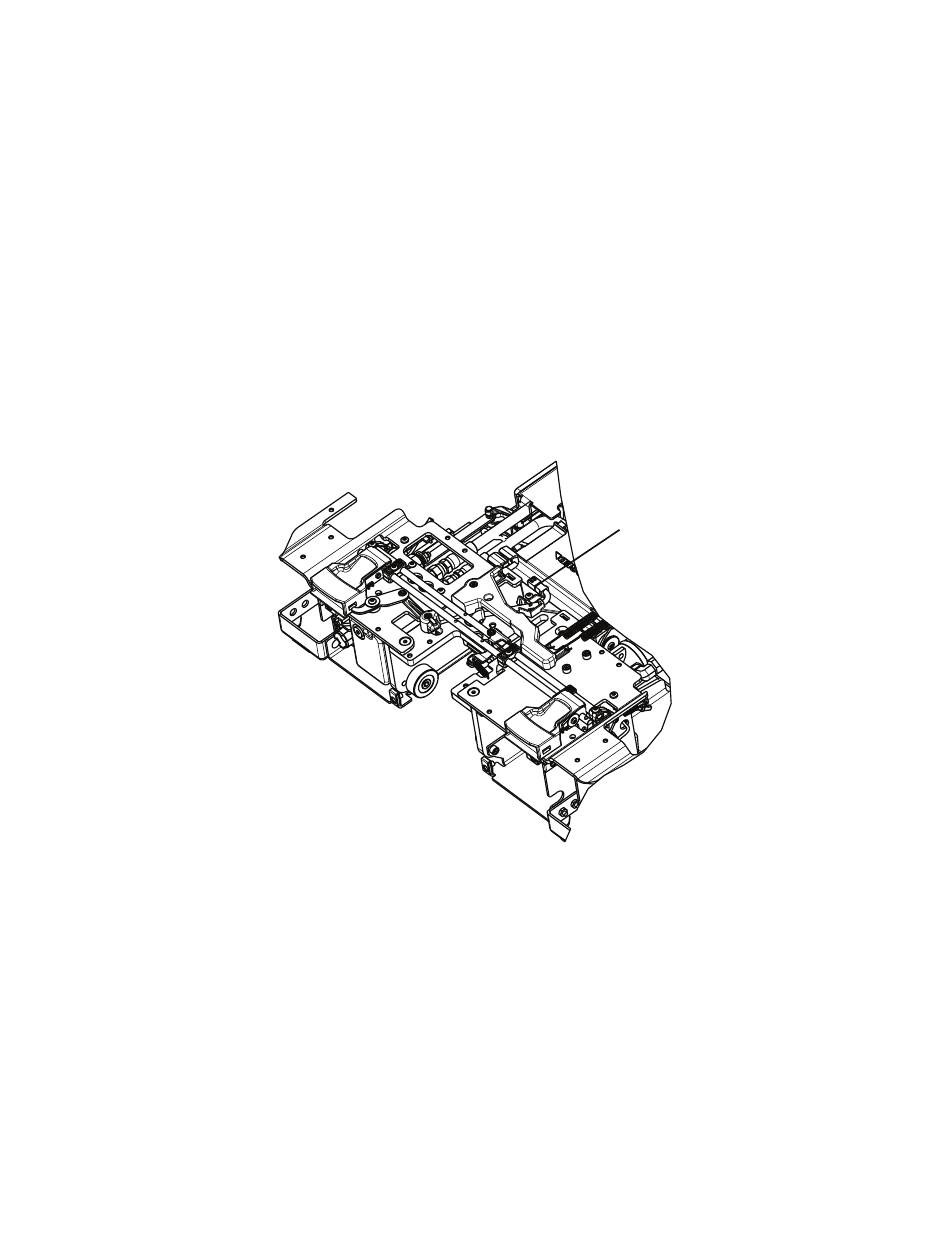

F F i i g g u u r r e e 2 2 8 8 – – E E n n s s e e m m b b l l e e d d e e c c â â b b l l e e p p r r i i n n c c i i p p a a l l
A
6390-009-007 Rev AA.1
