Pince coupante diagonale
•
Clé mixte de 5/8 po
•
Clé à six pans de 3/16 po
•
Clé mixte de 11/16 po
P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
R R e e m m a a r r q q u u e e - - Cela facilite le travail sur le produit, mais n'est pas nécessaire.
2. Appuyer sur le bouton de déblocage manuel sur le panneau de commande du P P o o w w e e r r - - L L O O A A D D jusqu'à ce que les bras de
levage soient dans la position la plus basse.
3. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
4. À l'aide d'une clé à six pans de 1/4 po et d'une clé mixte de 1/2 po, retirer l'axe à épaulement du vérin (A) et l'écrou (B)
(Figure 32). Conserver l'axe à épaulement du vérin et l'écrou.
5. À l'aide d'une pince coupante diagonale, couper les serre-câbles (D) (Figure 33) qui fixent le câble de l'ensemble
d'extrémité de tige du vérin hydraulique (C) au couvercle en plastique (Figure 32).
R R e e m m a a r r q q u u e e - - Faire attention à l'emplacement de tous les serre-câbles lors de la réinstallation.
6390-009-007 Rev AA.1

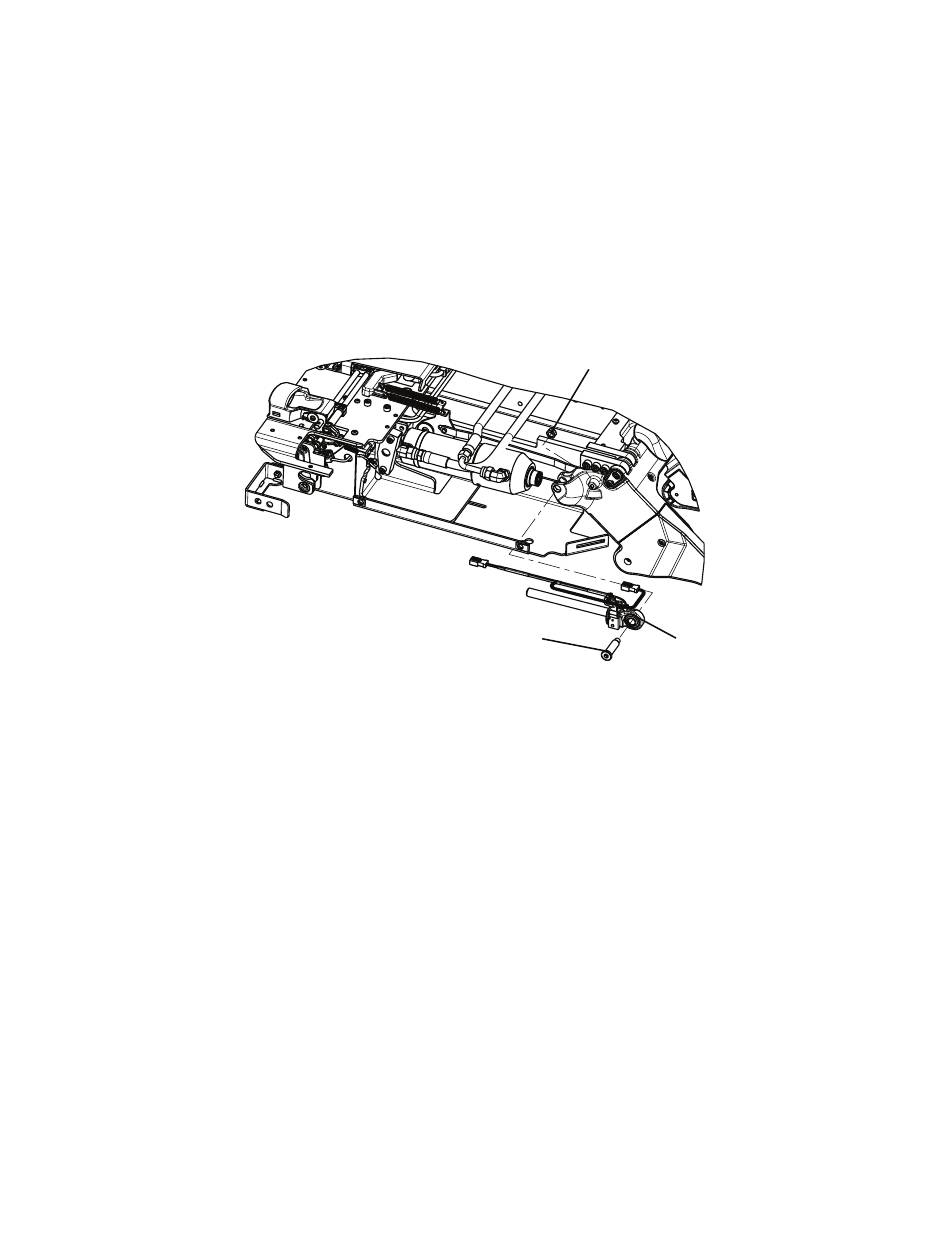

F F i i g g u u r r e e 3 3 2 2 – – E E n n s s e e m m b b l l e e d d e e v v é é r r i i n n h h y y d d r r a a u u l l i i q q u u e e
B
A
C
77
FR
