5. Retirer et conserver le ressort de retour (D) (Figure 27).
6. À l'aide d'une clé Torx T25, retirer les vis (E) qui fixent le support de charge (Figure 26). Conserver les vis.
7. À l'aide d'une clé à six pans de 5/32 po, retirer la vis (F) qui fixe le support de charge (Figure 26). Conserver la vis.
8. À l'aide d'une clé Torx T25, retirer les deux vis qui fixent le couvercle de l'ailette arrière gauche. Conserver les vis.
9. Débrancher le câble (G) de l'ensemble de carte de commande du chariot et retirer la bobine à induction (H) (Figure 26).
Jeter la bobine à induction.
R R e e m m a a r r q q u u e e
• Soulever la carte de commande du chariot pour tirer le câble.
• Faire attention à l'acheminement des câbles lors de la réinstallation.
6390-009-007 Rev AA.1
C
B
E
H

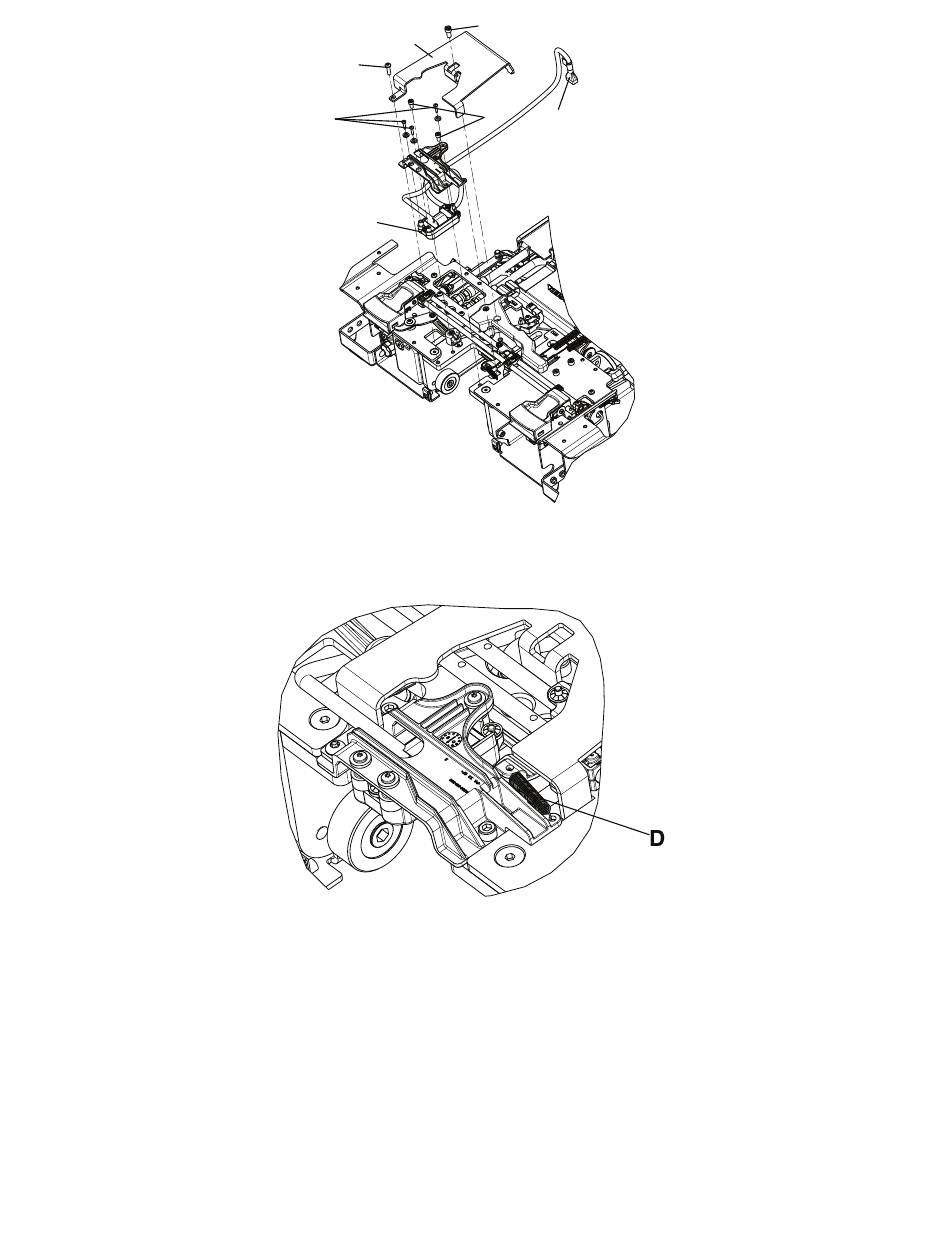

F F i i g g u u r r e e 2 2 6 6 – – E E n n s s e e m m b b l l e e d d e e b b o o b b i i n n e e à à i i n n d d u u c c t t i i o o n n
F F i i g g u u r r e e 2 2 7 7 – – E E m m p p l l a a c c e e m m e e n n t t d d u u r r e e s s s s o o r r t t d d e e r r e e t t o o u u r r
A
F
G
73
FR
