R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l a a b b o o b b i i n n e e p p r r i i n n c c i i p p a a l l e e , , c c ô ô t t é é t t ê ê t t e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé hexagonale de 5/32 po
•
(2) Clé à six pans de 1/8 po
•
Tournevis hexagonal de 3/8 po
•
Clé Torx T25
•
Pince coupante diagonale
•
Clé dynamométrique (pi-lb)
P P r r o o c c é é d d u u r r e e : :
1. Retirer le chariot. Voir Retrait du chariot (page 58).
2. Retirer l'ensemble de transfert. Voir Retrait de l'ensemble de transfert (page 58).
3. À l'aide d'une clé hexagonale de 3/8 po, retirer les quatre tiges de montage du système d'ancrage qui fixent l'ancrage à
la plaque de plancher.
4. Débrancher le câble d'alimentation principal entre le compartiment patient et l'ensemble d'ancrage du côté tête.
5. À l'aide d'une clé à six pans de 5/32 po, retirer les quatre vis (A) (Figure 48). Conserver les vis.
6. À l'aide de deux clés à six pans de 1/8 po, retirer les quatre vis d'assemblage à tête plate (B) qui fixent l'ensemble de
cliquet d'ancrage à l'ancrage. Conserver les vis.
7. Tirer l'ensemble de cliquet d'ancrage vers le côté tête de l'ancrage. Retirer et conserver l'ensemble de cliquet
d'ancrage.
8. Débrancher les câbles d'alimentation du câble d'extension du système d'ancrage.
9. Débrancher les deux fils de bobine de la carte d'induction principale.
10. À l'aide d'une pince coupante diagonale, couper les serre-câbles (D) qui fixent les fils spiralés à la sangle de gestion des
fils (Figure 49).
FR
90

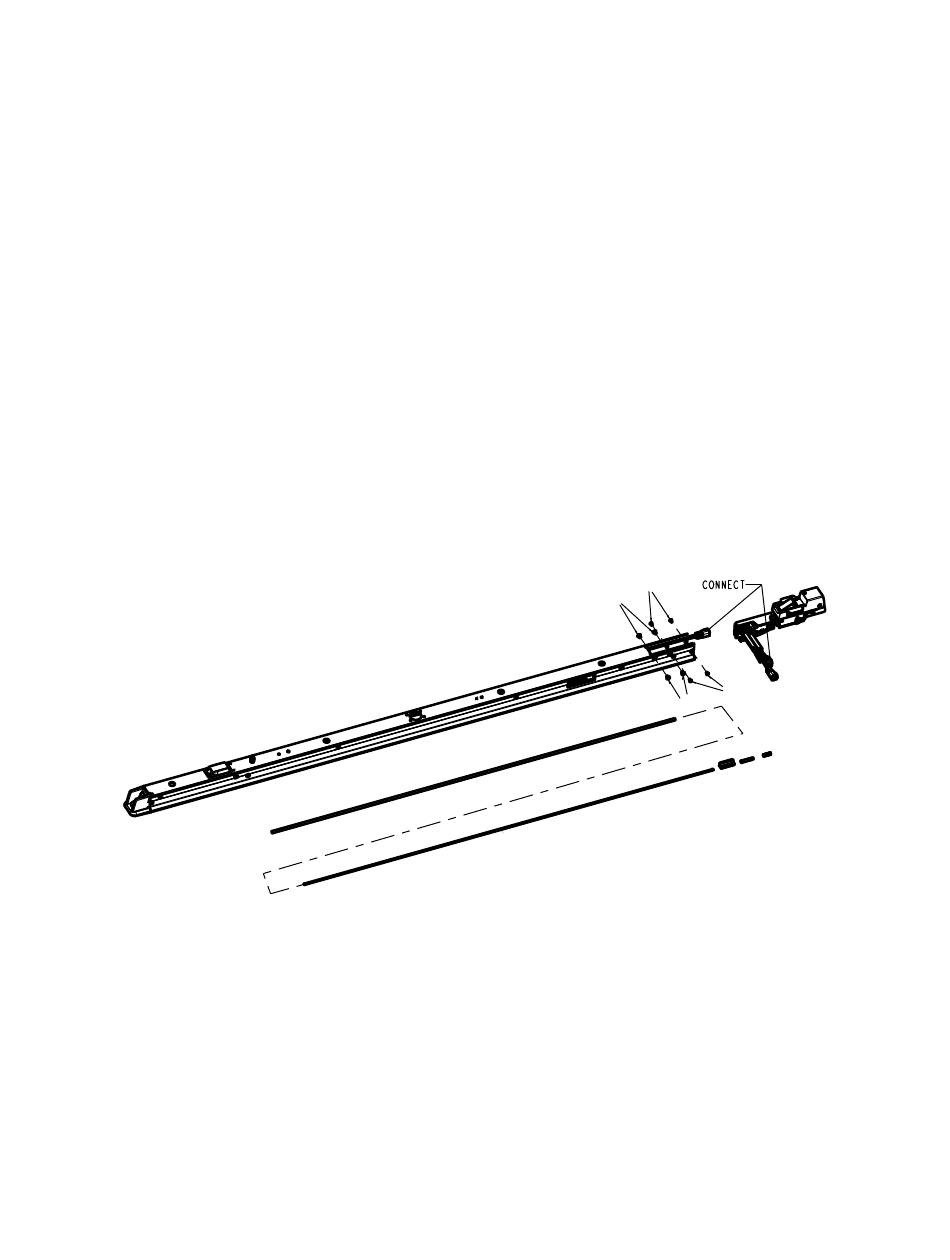

F F i i g g u u r r e e 4 4 8 8 – – R R e e t t i i r r e e r r l l ' ' e e n n s s e e m m b b l l e e d d e e c c l l i i q q u u e e t t d d ' ' a a n n c c r r a a g g e e d d e e l l ' ' a a n n c c r r a a g g e e
