6. Soulever le vérin, tout en retirant l'ensemble d'extrémité de tige du vérin hydraulique (C) (Figure 32). Conserver
l'ensemble d'extrémité de tige du vérin hydraulique.
7. À l'aide d'une clé mixte de 11/16 po, déconnecter les deux tuyaux du vérin. Voir Remplacement du fusible à
déclenchement rapide (page 79).
R R e e m m a a r r q q u u e e - - L'huile hydraulique s'échappera du vérin et des flexibles. Poser des serviettes pour absorber l'huile.
8. À l'aide d'une clé mixte de 5/8 po, desserrer (ne pas retirer) les contre-écrous des deux raccords de tuyau du vérin et
dévisser le raccord du vérin hydraulique. Conserver toutes les pièces.
R R e e m m a a r r q q u u e e - - Faire attention au passage et à l'emplacement du flexible lors de la réinstallation.
9. À l'aide d'une clé à six pans de 1/8 po, retirer le fusible à déclenchement rapide du vérin hydraulique. Conserver le
fusible.
10. À l'aide d'une clé à six pans de 3/16 po, retirer les deux vis (E) qui fixent le support de vérin (F) au chariot et retirer l'axe
à épaulement du vérin (G) (Figure 34). Conserver les vis.
FR
78

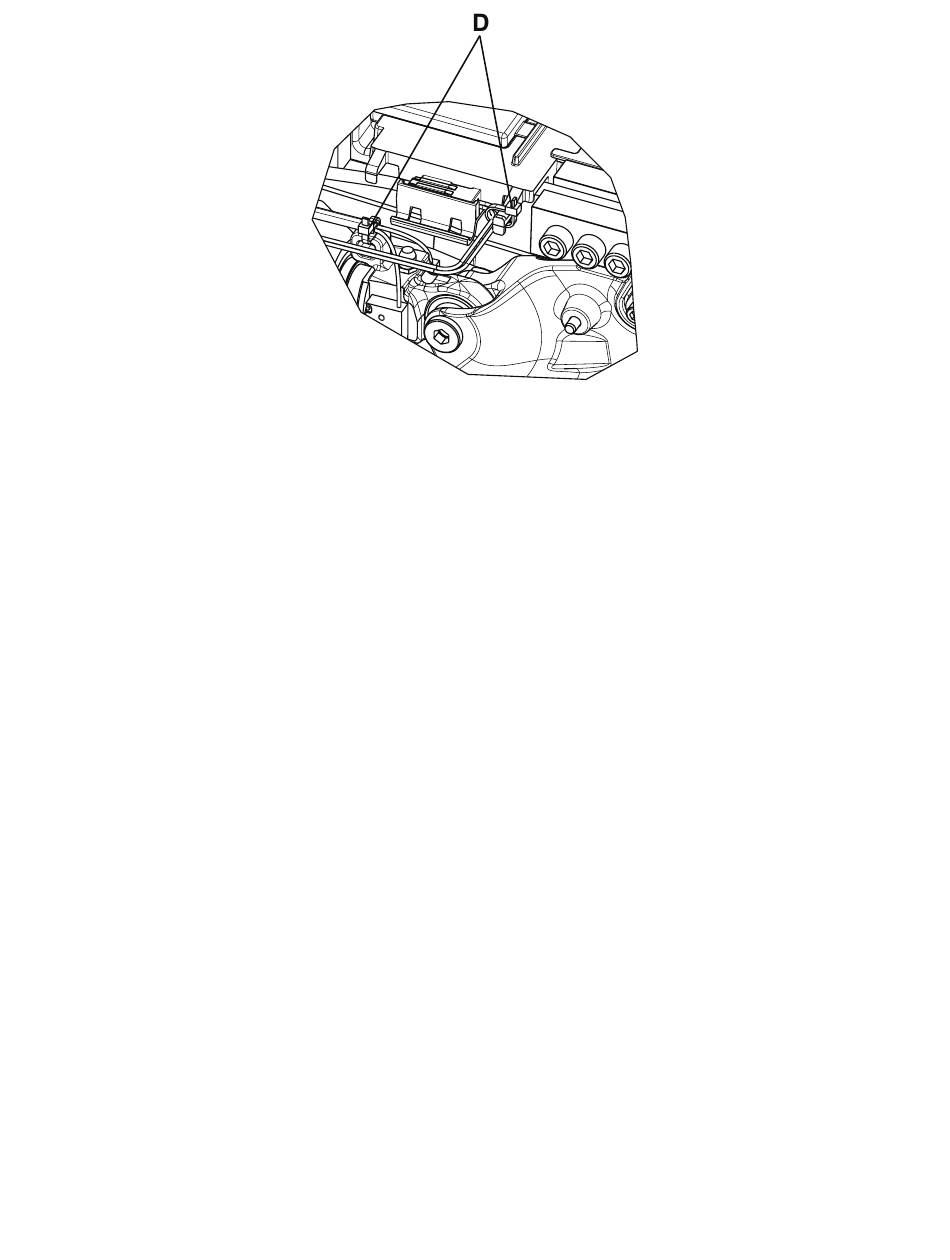

F F i i g g u u r r e e 3 3 3 3 – – E E m m p p l l a a c c e e m m e e n n t t s s d d e e s s s s e e r r r r e e - - c c â â b b l l e e s s
6390-009-007 Rev AA.1
