6. Inverser la procédure pour réinstaller.
7. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l ' ' e e n n s s e e m m b b l l e e d d e e b b o o u u t t o o n n d d e e d d é é b b l l o o c c a a g g e e m m a a n n u u e e l l
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé Torx T25
•
Clé hexagonale de 5/32 po
P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. Appuyer sur le bouton d'alimentation principal pour mettre le produit hors tension.
4. Retirer la broche auto-rétentive Slic Pin (A) de l'ensemble d'interrupteur/support (Figure 13). Conserver la goupille.
5. À l'aide d'une clé Torx T25, retirer les deux vis d'assemblage à tête ronde (B) qui fixent le support du bouton de
déblocage manuel au châssis du chariot (Figure 13). Conserver les vis.
6. À l'aide d'une clé à six pans de 5/32 po, desserrer (ne pas retirer) la vis d'assemblage à six pans creux (C) qui fixe le
support du bouton de déblocage manuel au châssis du chariot (Figure 13).
FR
62

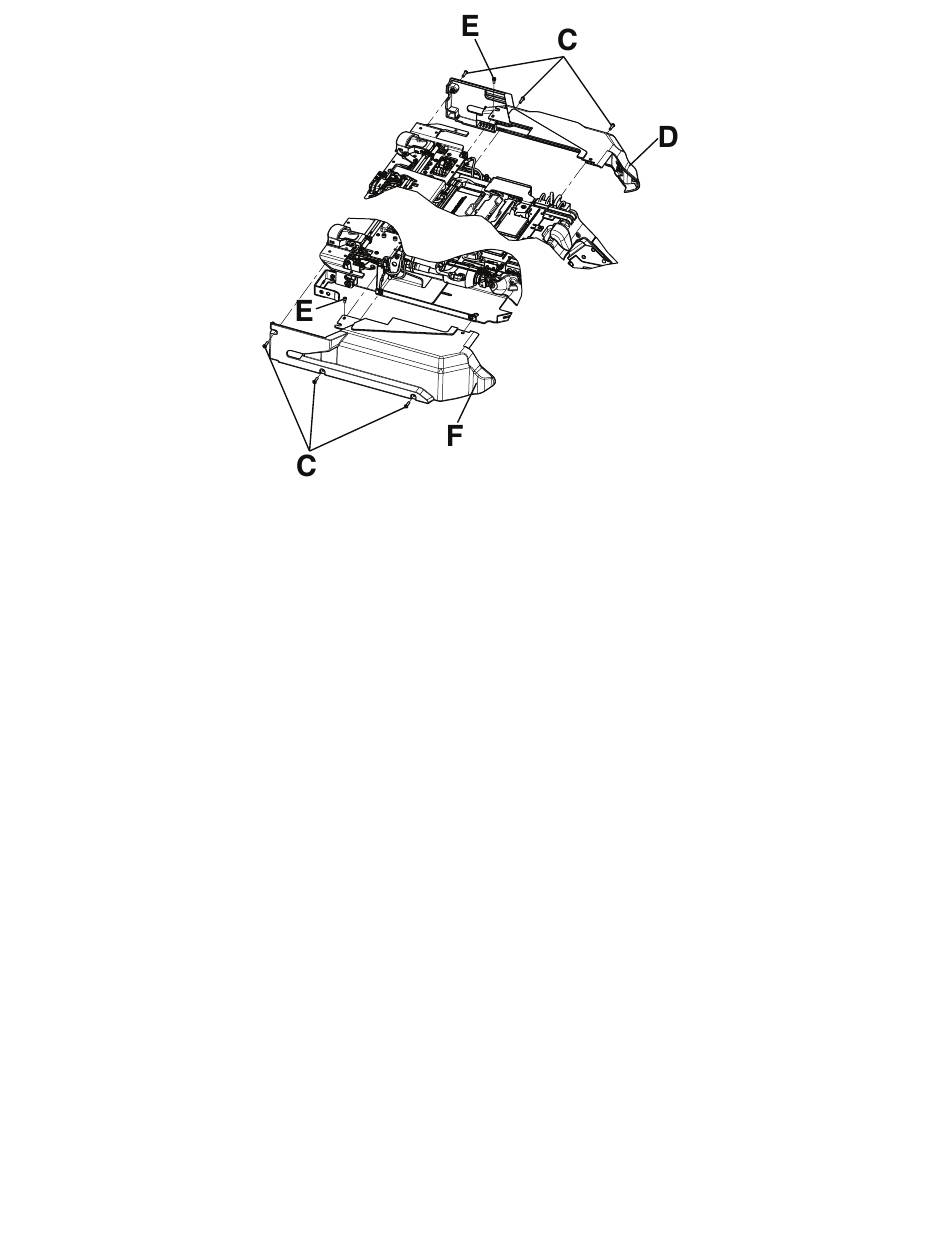

F F i i g g u u r r e e 1 1 2 2 – – C C o o u u v v e e r r c c l l e e s s l l a a t t é é r r a a u u x x d d u u c c h h a a r r i i o o t t
6390-009-007 Rev AA.1
