R R e e m m p p l l a a c c e e m m e e n n t t d d e e s s g g a a l l e e t t s s p p l l a a t t s s e e t t d d e e s s g g a a l l e e t t s s d d u u g g u u i i d d e e e e n n V V
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé à cliquet de 3/8 po
•
Douille de 1/4 po
•
Clé dynamométrique (po-lb)
P P r r o o c c é é d d u u r r e e : :
1. Retirer le chariot. Voir Retrait du chariot (page 58).
2. Placer le chariot à la verticale du côté tête.
R R e e m m a a r r q q u u e e - - Ne pas incliner le chariot à l'envers, vers l'avant ou sur le côté.
3. À l'aide d'une douille de 1/4 po avec une clé à cliquet de 3/8 po, desserrer (ne pas retirer) le boulon de pivot qui fixe le
galet abîmé au chariot.
R R e e m m a a r r q q u u e e - - Les galets à guide en V sont du côté droit du patient (cinq galets) (A) et les galets plats sont du côté
gauche du patient (deux galets) (B) (Figure 31).
4. Inverser la procédure pour réinstaller.
R R e e m m a a r r q q u u e e - - À l'aide d'une clé dynamométrique, serrer tous les boulons à un couple de 235 à 317 po-lb (26,5 à
35,8 Nm).
5. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u v v é é r r i i n n h h y y d d r r a a u u l l i i q q u u e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé à six pans de 1/4 po
•
Clé à six pans de 1/8 po
•
Clé mixte de 1/2 po
FR
76
A

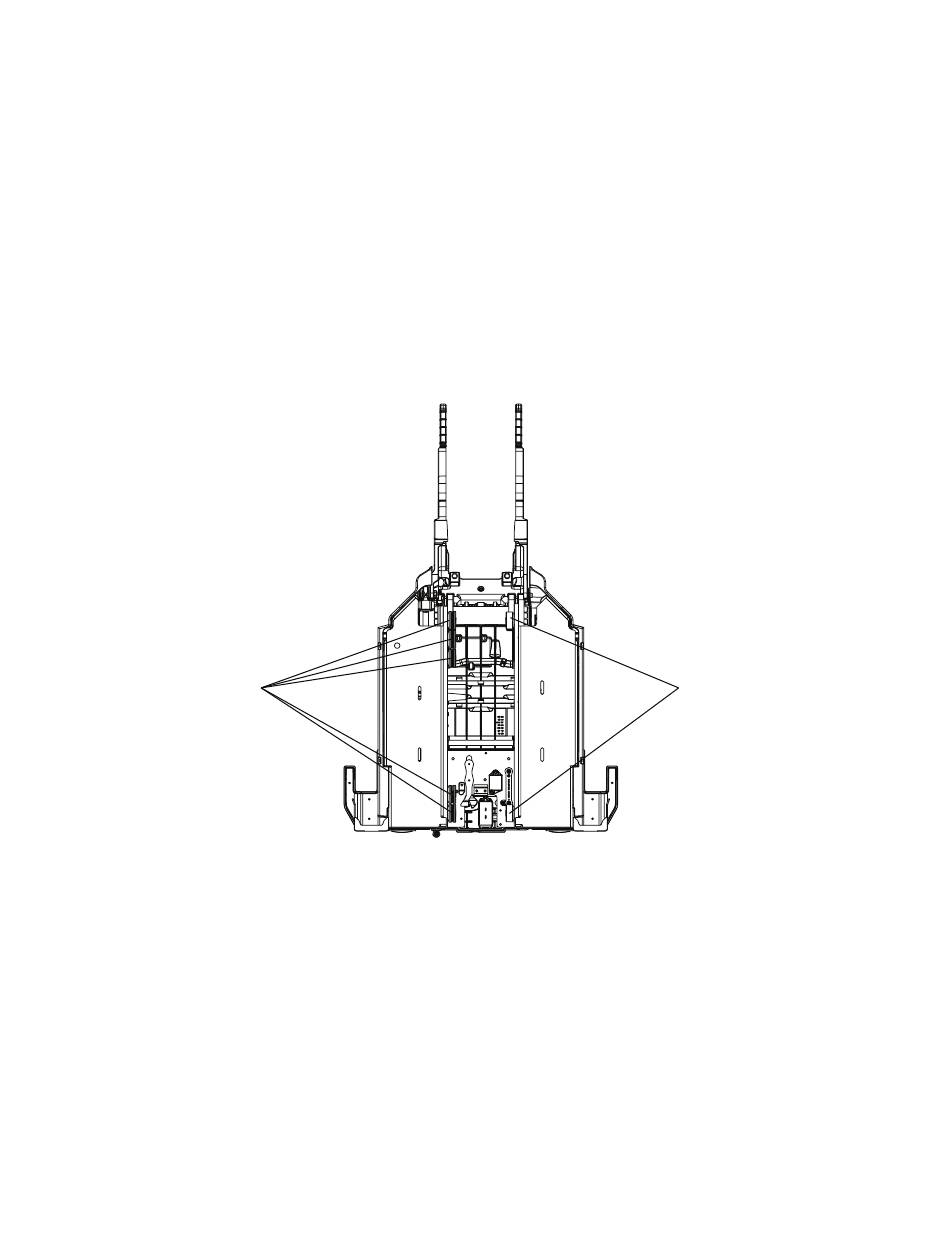

F F i i g g u u r r e e 3 3 1 1 – – V V u u e e d d u u b b a a s s d d u u c c h h a a r r i i o o t t d d e e s s g g a a l l e e t t s s à à g g u u i i d d e e e e n n V V
B
6390-009-007 Rev AA.1
