14. Inverser la procédure pour réinstaller.
15. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l ' ' e e x x t t r r é é m m i i t t é é d d e e t t i i g g e e d d u u v v é é r r i i n n h h y y d d r r a a u u l l i i q q u u e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé à six pans de 1/4 po
•
Clé mixte de 1/2 po
•
Pince coupante diagonale
P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. Appuyer sur le bouton d'alimentation principal pour mettre le produit hors tension.
4. À l'aide d'une clé à six pans de 1/4 po et d'une clé mixte de 1/2 po, retirer l'axe à épaulement du vérin (A) et l'écrou (B)
(Figure 23). Conserver l'axe à épaulement du vérin et l'écrou.
5. À l'aide d'une pince coupante diagonale, couper les serre-câbles (D) qui fixent le câble de l'ensemble d'extrémité de tige
du vérin hydraulique au couvercle en plastique (Figure 24).
R R e e m m a a r r q q u u e e - - Faire attention à l'emplacement de tous les serre-câbles lors de la réinstallation.
FR
70

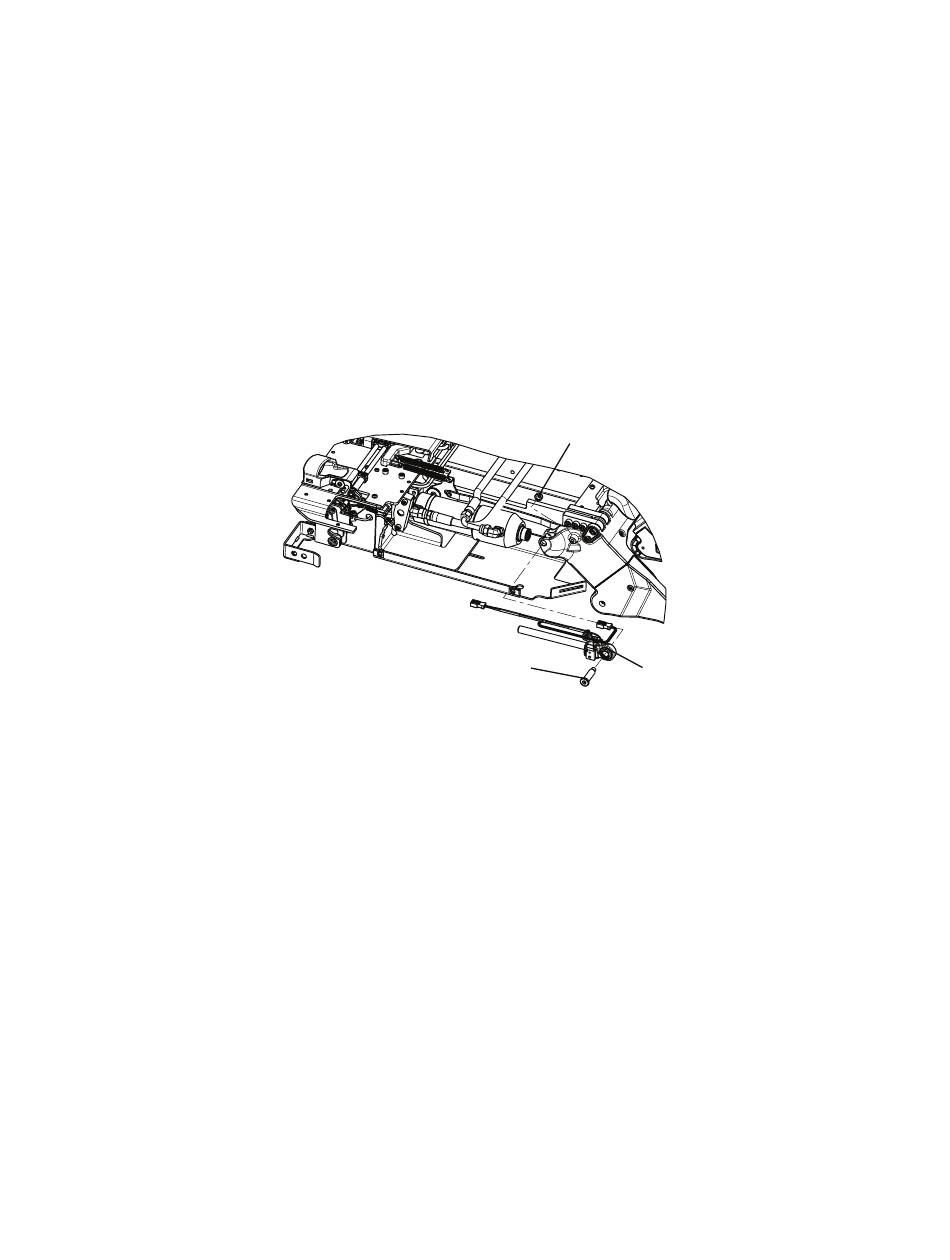

F F i i g g u u r r e e 2 2 3 3 – – E E n n s s e e m m b b l l e e d d ' ' e e x x t t r r é é m m i i t t é é d d e e t t i i g g e e d d u u v v é é r r i i n n h h y y d d r r a a u u l l i i q q u u e e
B
A
C
6390-009-007 Rev AA.1
