4. Retourner l'ancrage sur le côté. Débrancher les câbles de l'ensemble de piston d'ancrage du câble d'alimentation
principal du compartiment patient du côté tête.
5. À l'aide d'une clé à six pans de 1/8 po, retirer l'une des deux vis d'assemblage à tête plate (B) qui fixent le boîtier du
levier de déblocage à l'ancrage (Figure 45). Conserver les vis.
6. À l'aide de la deuxième clé à six pans de 1/8 po, insérer la clé dans la broche pivotante du système d'ancrage pour
retirer l'autre vis et le boîtier du levier de déblocage. Conserver la vis et le boîtier du levier de déblocage.
R R e e m m a a r r q q u u e e - - Le câble du voyant DEL sera toujours connecté. Ne pas tirer sur les pièces pour éviter de les
endommager.
7. À l'aide d'une clé à six pans de 1/4 po, retirer les deux vis (C) qui fixent l'ensemble de galet plat et l'ensemble de galet à
guide en V du côté pieds de l'ensemble d'ancrage (Figure 46). Conserver les vis.
FR
88
Torque item A
to 60±10 ft-lb

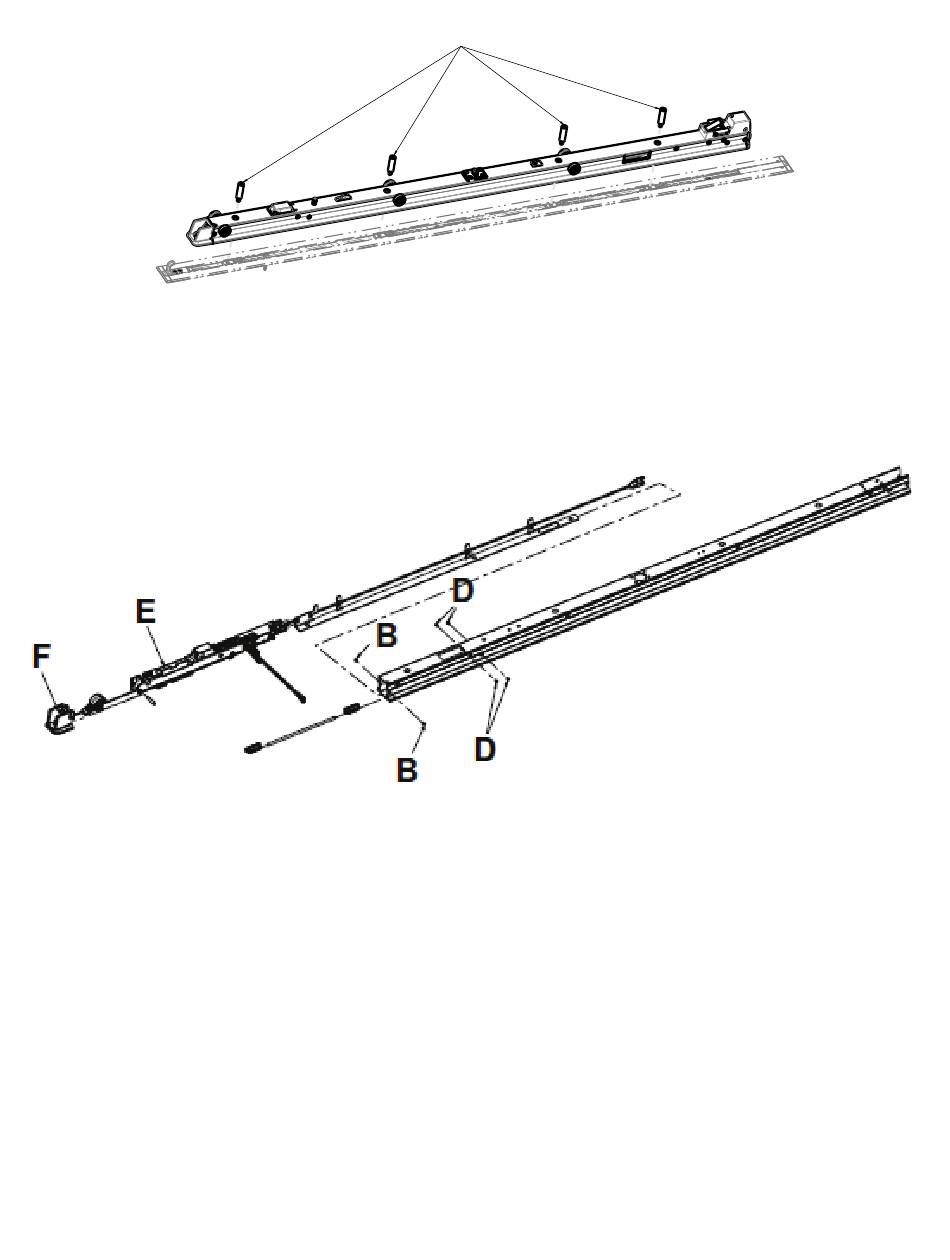

F F i i g g u u r r e e 4 4 4 4 – – R R e e t t i i r r e e r r l l e e s s t t i i g g e e s s d d e e m m o o n n t t a a g g e e d d u u s s y y s s t t è è m m e e d d ' ' a a n n c c r r a a g g e e
F F i i g g u u r r e e 4 4 5 5 – – R R e e t t i i r r e e r r l l ' ' e e n n s s e e m m b b l l e e d d e e p p i i s s t t o o n n d d ' ' a a n n c c r r a a g g e e
A
6390-009-007 Rev AA.1
