11. À l'aide d'une clé Torx T25, retirer les quatre vis d'assemblage à tête ronde (E) qui fixent les deux ailettes de retenue et
retirer les ailettes de retenue (Figure 50). Conserver les vis.
12. À l'aide d'une clé à six pans de 1/8 po, retirer les deux vis d'assemblage à tête ronde (F) qui fixent l'ensemble du boîtier
d'ancrage à l'ancrage du côté tête à l'ensemble de cliquet d'ancrage. Retirer et jeter l'ensemble de boîtier d'ancrage (G)
(Figure 51). Conserver les vis.
R R e e m m a a r r q q u u e e - - Ne pas éliminer avec les déchets municipaux non triés. Prendre contact avec le distributeur local pour
s'informer des systèmes de retour et/ou de collecte disponibles dans le pays.
6390-009-007 Rev AA.1

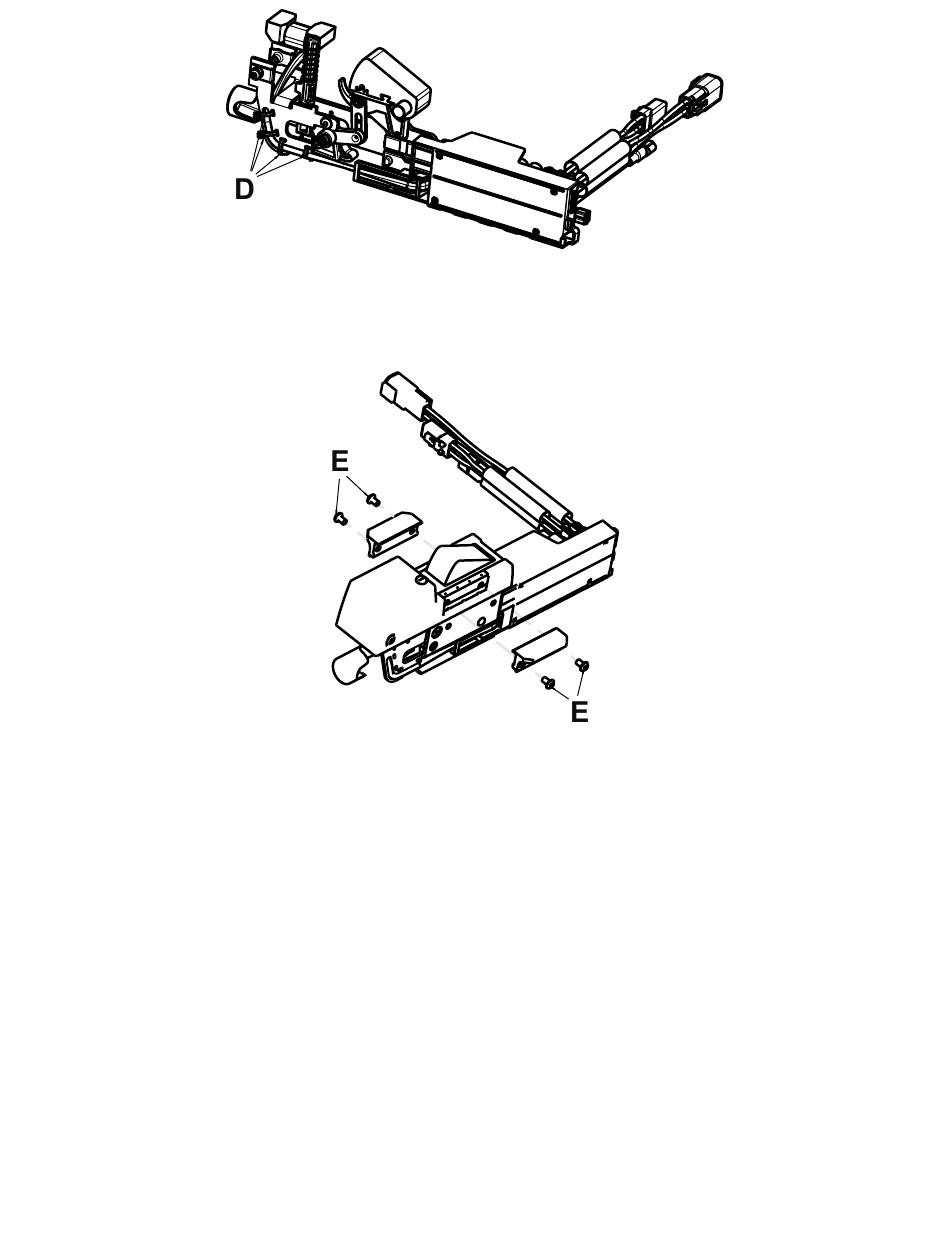

F F i i g g u u r r e e 4 4 9 9 – – R R e e t t i i r r e e r r l l e e s s s s e e r r r r e e - - c c â â b b l l e e s s
F F i i g g u u r r e e 5 5 0 0 – – R R e e t t i i r r e e r r l l e e s s a a i i l l e e t t t t e e s s d d e e r r e e t t e e n n u u e e
91
FR
