5. Inverser la procédure pour réinstaller.
6. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u m m o o t t e e u u r r
O O u u t t i i l l s s r r e e q q u u i i s s : :
• Douille de 9/32 po
• Clé à cliquet de 1/4 po
P P r r o o c c é é d d u u r r e e : :
M M I I S S E E E E N N G G A A R R D D E E - - Ne pas heurter l'armature du moteur ou le stator lors du remplacement du moteur, sous peine de
l'endommager.
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
R R e e m m a a r r q q u u e e - - Cela facilite le travail sur le produit, mais n'est pas nécessaire.
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. Retirer le câble du moteur. Voir Remplacement du câble du moteur (page 83).
4. À l'aide d'une douille de 9/32 po et d'une clé à cliquet de 1/4 po, retirer les deux boulons (A) qui fixent le moteur (B) à
l'ensemble du collecteur hydraulique (C) (Figure 41). Conserver les boulons.
R R e e m m a a r r q q u u e e - - Ne pas serrer les boulons de manière excessive pendant la réinstallation.
FR 84
C

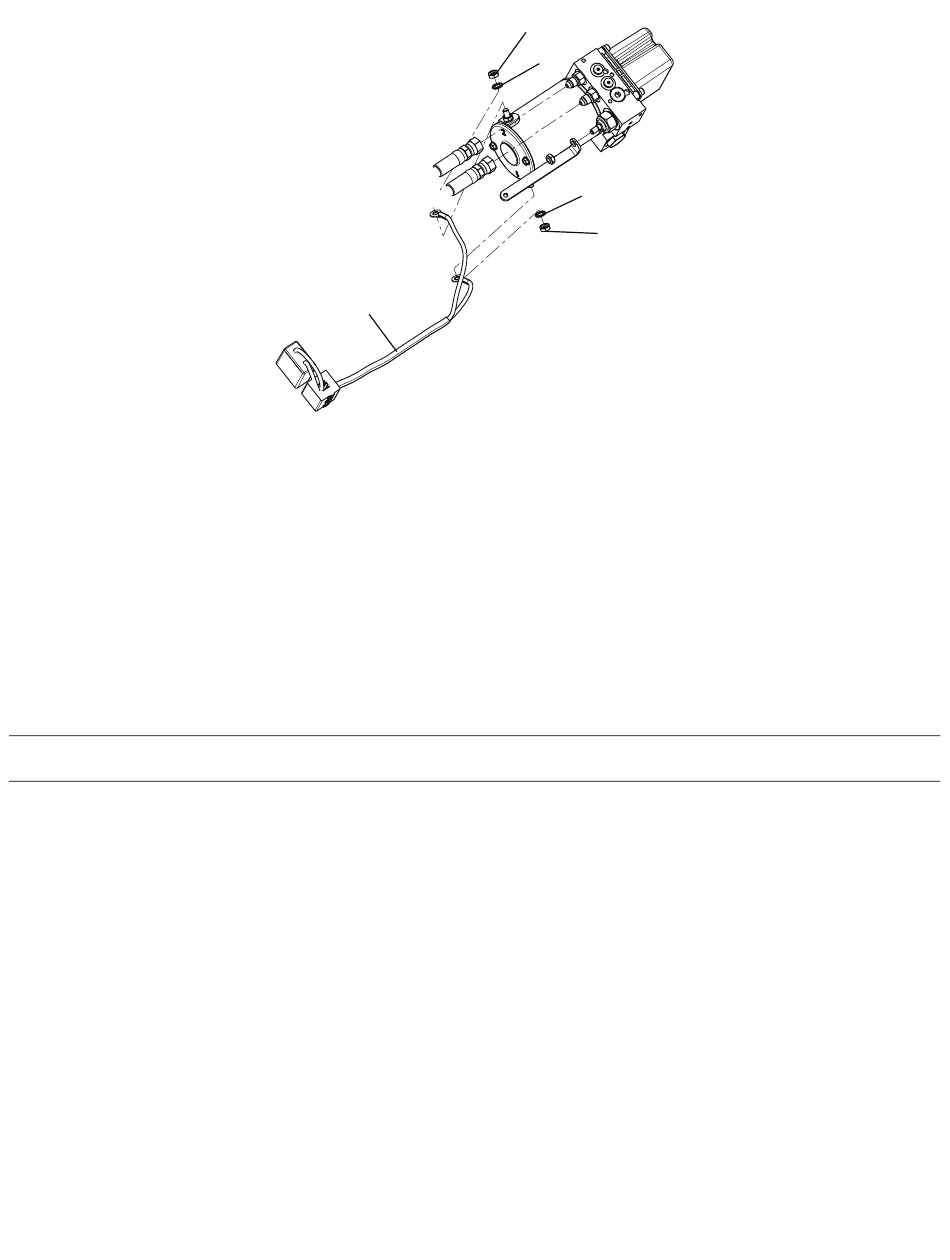

F F i i g g u u r r e e 4 4 0 0 – – E E n n s s e e m m b b l l e e d d e e m m o o t t e e u u r r
A
B
B
A
