P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
R R e e m m a a r r q q u u e e - - Cela facilite le travail sur le produit, mais n'est pas nécessaire.
2. Retirer l'ensemble hydraulique. Voir Remplacement de l'ensemble hydraulique (page 67).
3. À l'aide de deux clés mixtes de 9/16 po, desserrer (ne pas retirer) les connecteurs d'extrémité du flexible (A) du
collecteur pour retirer les deux flexibles (Figure 39).
R R e e m m a a r r q q u u e e - - L'huile hydraulique s'échappera du vérin et des flexibles. Poser des serviettes pour absorber l'huile.

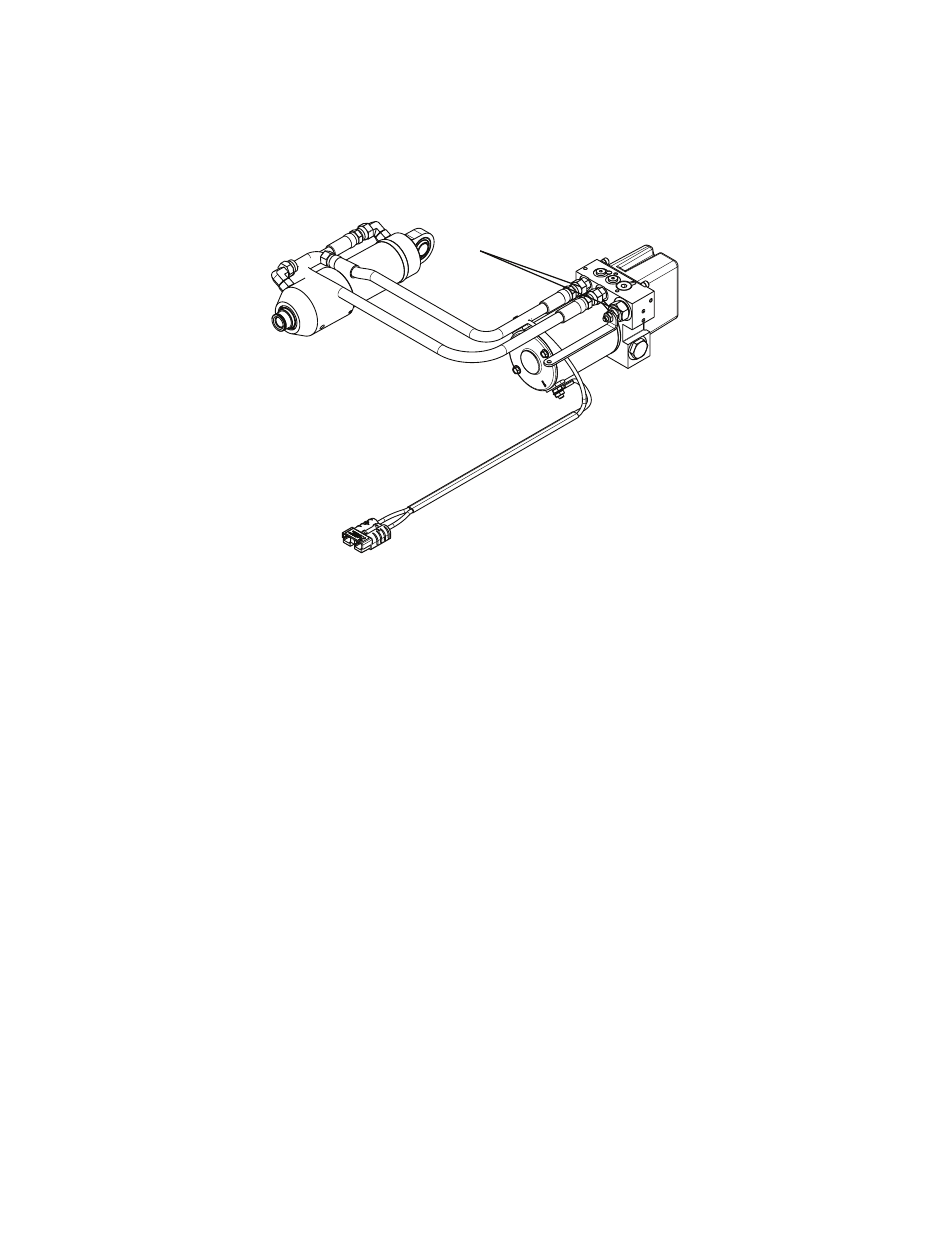

F F i i g g u u r r e e 3 3 9 9 – – C C o o n n n n e e c c t t e e u u r r s s d d ' ' e e x x t t r r é é m m i i t t é é d d u u t t u u y y a a u u d d e e l l ' ' e e n n s s e e m m b b l l e e h h y y d d r r a a u u l l i i q q u u e e
4. Inverser la procédure pour réinstaller.
5. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u c c â â b b l l e e d d u u m m o o t t e e u u r r
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé mixte de 7/16 po
P P r r o o c c é é d d u u r r e e : :
1. Tirer l'ensemble de chariot hors du compartiment patient jusqu'à ce qu'il se verrouille en position de chargement.
R R e e m m a a r r q q u u e e - - Cela facilite le travail sur le produit, mais n'est pas nécessaire.
2. Retirer les couvercles du chariot. Voir Remplacement de la housse (page 60).
3. Retirer l'ensemble hydraulique. Voir Remplacement de l'ensemble hydraulique (page 67).
4. À l'aide d'une clé mixte de 7/16 po, retirer les deux écrous (A) et les rondelles en étoile (B) qui fixent le câble du moteur
(C) à l'ensemble de moteur (Figure 40). Conserver les écrous et les rondelles.
R R e e m m a a r r q q u u e e - - Faire attention à l'acheminement des câbles et à l'orientation des bornes pour la réinstallation.
