R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l ' ' e e n n s s e e m m b b l l e e h h y y d d r r a a u u l l i i q q u u e e
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé Torx T25
•
Clé à six pans de 1/4 po
•
Clé à six pans de 3/16 po
•
Clé mixte de 1/2 po
•
Pince coupante diagonale
P P r r o o c c é é d d u u r r e e : :
1. Retirer l'ensemble de carte de commande. Voir Remplacement de l'ensemble de carte de commande (page 64).
2. Retirer l'ensemble d'actionneur du chariot. Voir Remplacement de l'ensemble d'actionnement du chariot (page 65).
3. Détacher les câbles du plateau d'acheminement du chariot et des tuyaux hydrauliques.
4. Débrancher le connecteur rapide USB et le câble de l'interrupteur de verrouillage D+L-L du câble principal.
5. Positionner l'ensemble de câble principal vers le centre du chariot pour laisser un dégagement.
6. À l'aide d'une clé Torx T25, retirer les deux vis (A) qui fixent l'ensemble hydraulique (B) à la plaque à ailettes, gauche
(C) (Figure 19). Conserver les vis.
6390-009-007 Rev AA.1

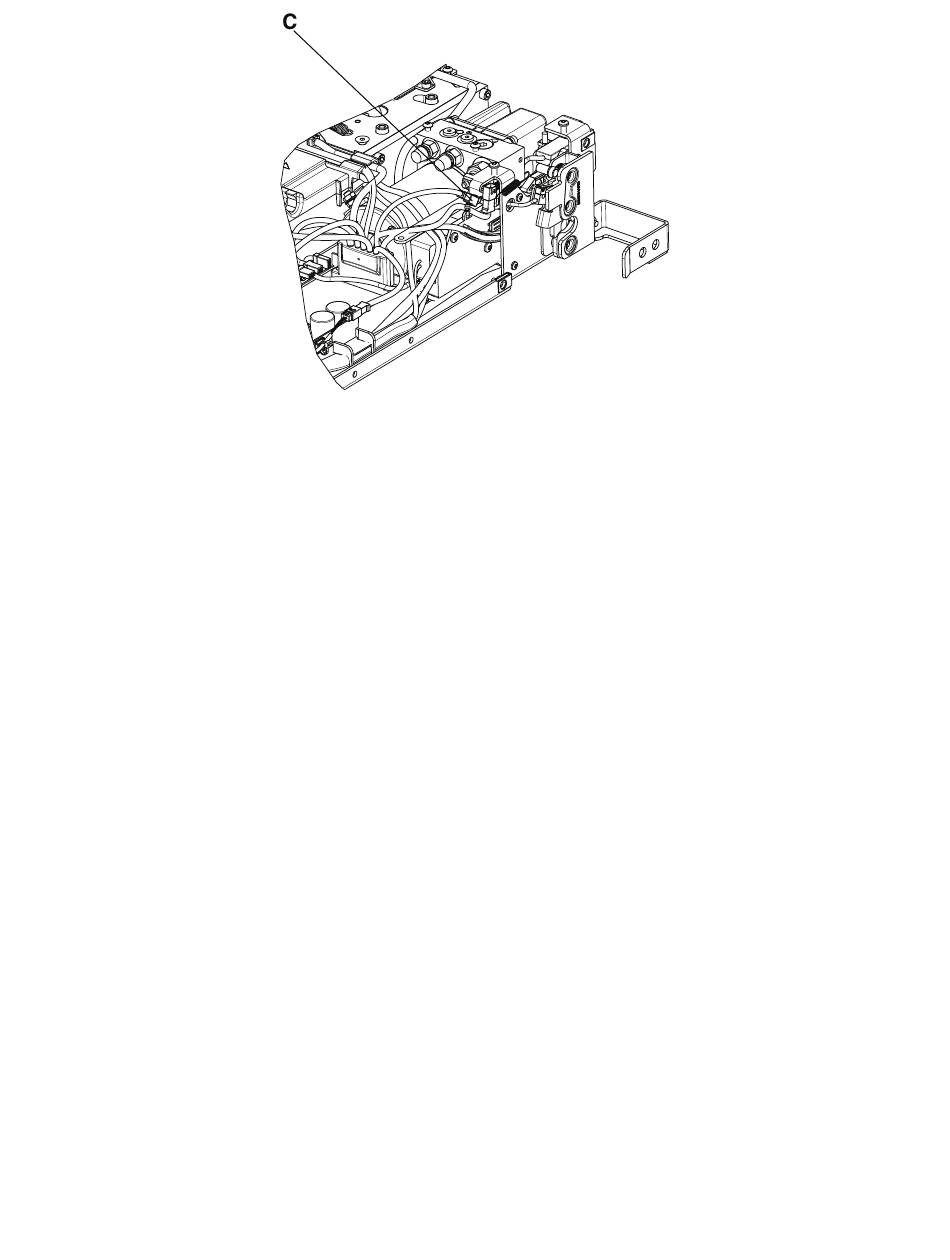

F F i i g g u u r r e e 1 1 8 8 – – E E n n s s e e m m b b l l e e d d e e c c â â b b l l e e p p r r i i n n c c i i p p a a l l
