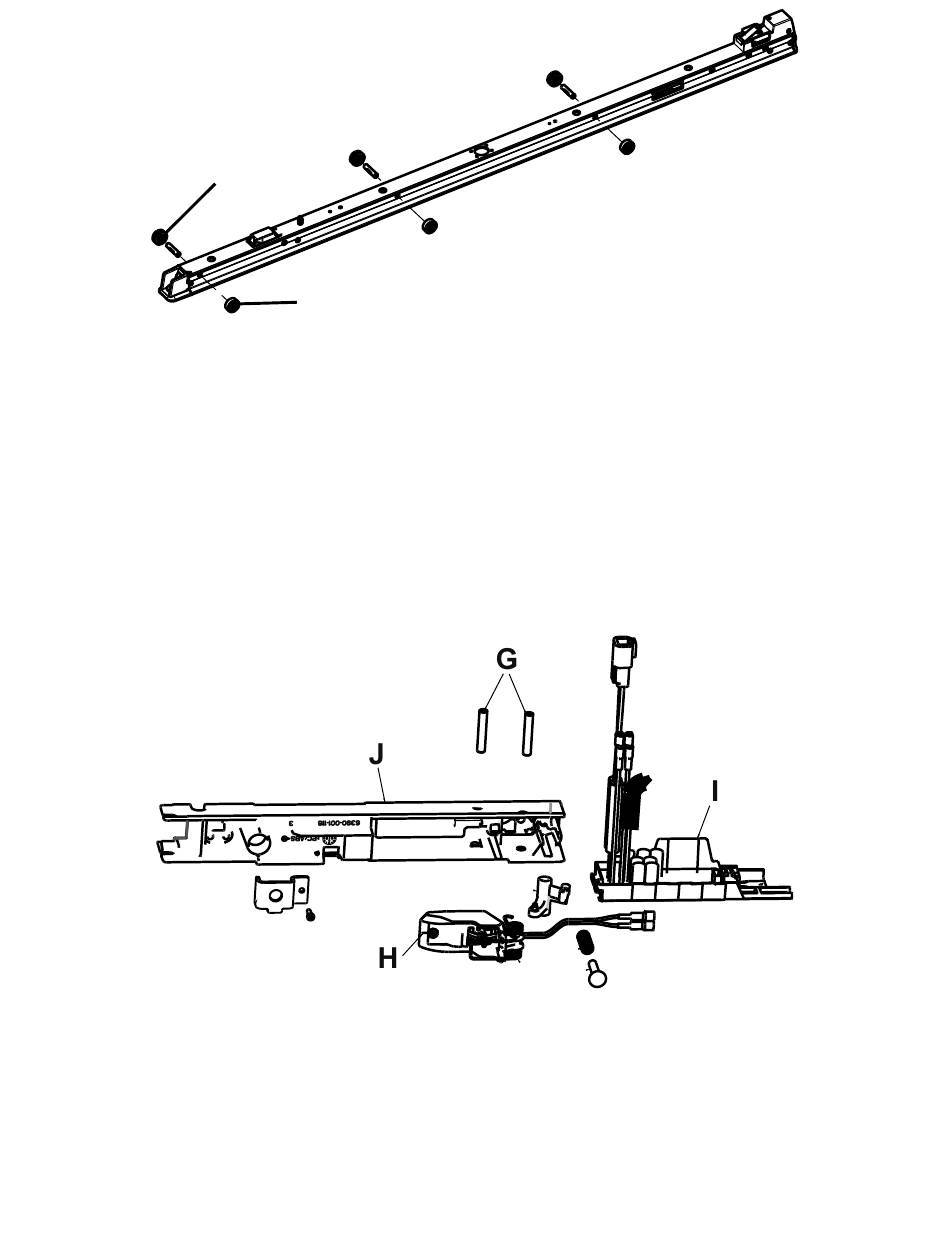

F F i i g g u u r r e e 4 4 6 6 – – R R e e t t i i r r e e r r l l ' ' e e n n s s e e m m b b l l e e d d e e g g a a l l e e t t s s à à g g u u i i d d e e e e n n V V e e t t l l ' ' e e n n s s e e m m b b l l e e d d e e g g a a l l e e t t s s p p l l a a t t s s
8. À l'aide d'une clé à six pans de 1/8 po, retirer deux des quatre vis d'assemblage à tête plate (D) d'un côté de l'ensemble
piston d'ancrage, au milieu (Figure 45). Conserver les vis.
9. À l'aide de la deuxième clé à six pans de 1/8 po, insérer la clé dans la broche pivotante du système d'ancrage pour
retirer les deux autres vis d'assemblage à tête plate sur les quatre (D) (Figure 45). Conserver les vis.
10. Débrancher les câbles d'alimentation du câble d'extension de la face inférieure du système d'ancrage.
11. Retirer avec précaution l'ensemble de piston d'ancrage, au milieu (E) du système d'ancrage (Figure 45).
12. Retirer la broche pivotante d'ancrage (G) qui maintient l'ensemble de bobine d'ancrage (H) au boîtier d'ancrage (J)
(Figure 47). Conserver la goupille.
13. Débrancher les fils des bobines de la carte d'induction principale (I) (Figure 47). Jeter l'ensemble de bobine d'ancrage.
F F i i g g u u r r e e 4 4 7 7 – – D D é é b b r r a a n n c c h h e e r r l l e e s s f f i i l l s s d d e e s s b b o o b b i i n n e e s s d d e e l l a a c c a a r r t t e e d d ' ' i i n n d d u u c c t t i i o o n n p p r r i i n n c c i i p p a a l l e e
14. Inverser la procédure pour réinstaller. À l'aide d'une clé dynamométrique, serrer l'ensemble de galets du guide en V et
l'ensemble de galets plats à un couple de 235 à 317 po-lb (26,5 à 35,8 Nm). À l'aide d'une clé dynamométrique, serrer
les tiges de montage du système d'ancrage à 60 ± 10 pi-lb (81 ± 14 Nm).
15. S'assurer du fonctionnement correct du produit avant de le remettre en service.
6390-009-007 Rev AA.1
Torque item C
to 235-317 in-lb
C
C
